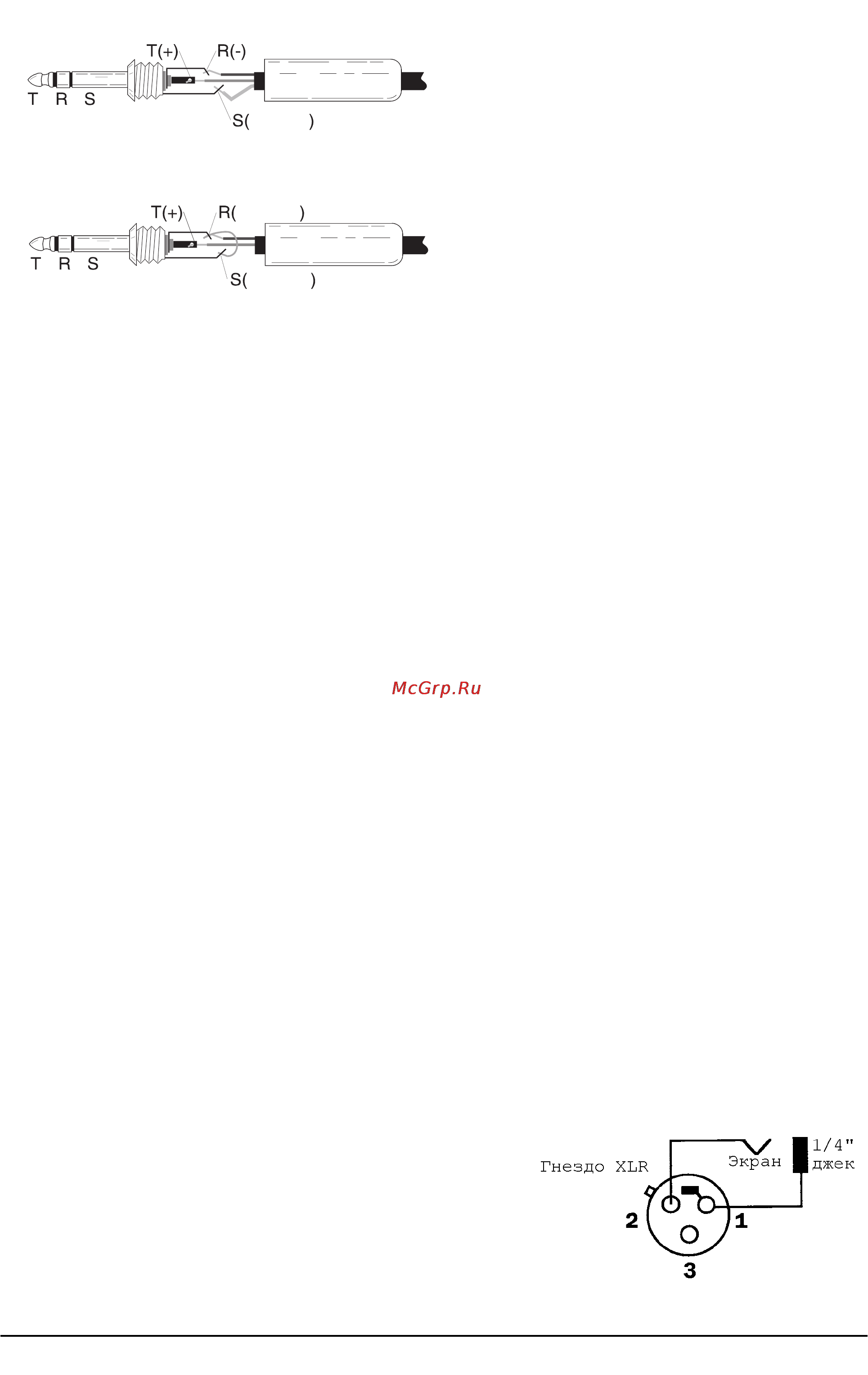

Распайка симметричного разъема 1 4 TRS Распайка несимметричного разъема 1 4 TRS Примечание Все входные кабели должны быть экранированными Подключение несимметричных сигналов Подключение усилителей RA150 300 500 к несимметричным источникам осуществляется с помощью стандартного экранированного кабеля 1 4 или RCA Если необходимо изготовить кабель своими силами то рекомендуется использовать двухпроводной экранированный кабель При этом один провод должен использоваться как сигнальный а другой в качестве дополнительного экрана В этом случае нарушение контакта внешнего экрана приводит лишь к частичной потере заземления и повышению уровня шума Если же происходит полная потеря заземления то уровень фона достигает высоких значений сопоставимых с уровнем полезного сигнала Подключение к симметричным линиям При большой длине входных кабелей особенно в условиях интенсивных электромагнитных полей рекомендуется применять симметричную конфигурацию линий Это значительно снизит уровень наводок и потери входного сигнала Допускается подключение только одного входного сигнала к каналу усилителя Не подключайте одновременно два различных источника к разным входам одного канала это приведет к искажениям и интерференции сигналов Подключение симметричного линейного сигнала с помощью кабелей TRS TRS Большинство современных микшерных консолей например Alesis Studio 32 оборудовано симметричными выходами на разъемах 1 4 TRS Соединение с такими источниками осуществляется с помощью кабелей TRS TRS Подключение симметричного линейного сигнала с помощью кабелей XLR XLR Более дорогой тип разъема XLR используется прежде всего в микрофонных кабелях Основным его достоинством является надежность соединения и минимальная вероятность случайного отключения Подключение консоли с выходами на разъемах XLR к усилителям RA300 или RA500 осуществляется с помощью кабелей XLR F XLR М Подключение к симметричному входу TRS усилителя RA150 производится с помощью кабеля XLR F TRS М или адаптера Несимметричный симметричный кабель отсоединенной землей В некоторых инсталляциях можно устранить эффект петли Гнездо XLR заземления даже в том случае если источник обеспечивает несимметричный сигнал Для этого необходимо изготовить кабель или адаптер в которых экран со стороны несимметричного источника 2I должен быть отключен а горячий и земля подключены к двум сигнальным проводникам кабеля обеспечивая соединение с контактами 2 и 3 входного разъема XLR соответственно Alesis RA150 300 500 Руководство пользователя 9
