18
Блок фискальной памяти АТ015.00.00
Общие сведения
В состав ККТ может входить фискальная память, представляющая собой комплекс программно-
аппаратных средств, обеспечивающий некорректируемую ежесуточную (ежесменную)
регистрацию и энергонезависимое долговременное хранение итоговой информации о денежных
расчетах, проведенных на изделии, необходимое для правильного начисления налогов.
Ежесуточная (ежесменная) регистрация означает безусловную запись итоговой информации о
денежных расчетах в ФП при проведении операции закрытия смены, причем продолжительность
смены не должна превышать 24 часа. Каждый раз при снятии отчета с гашением (закрытии смены)
в ФП делается очередная запись, содержащая дату записи, итог суточных (сменных) продаж и
покупок. Емкость ФП составляет 8534 записи. Блок фискальной памяти выглядит следующим
образом:

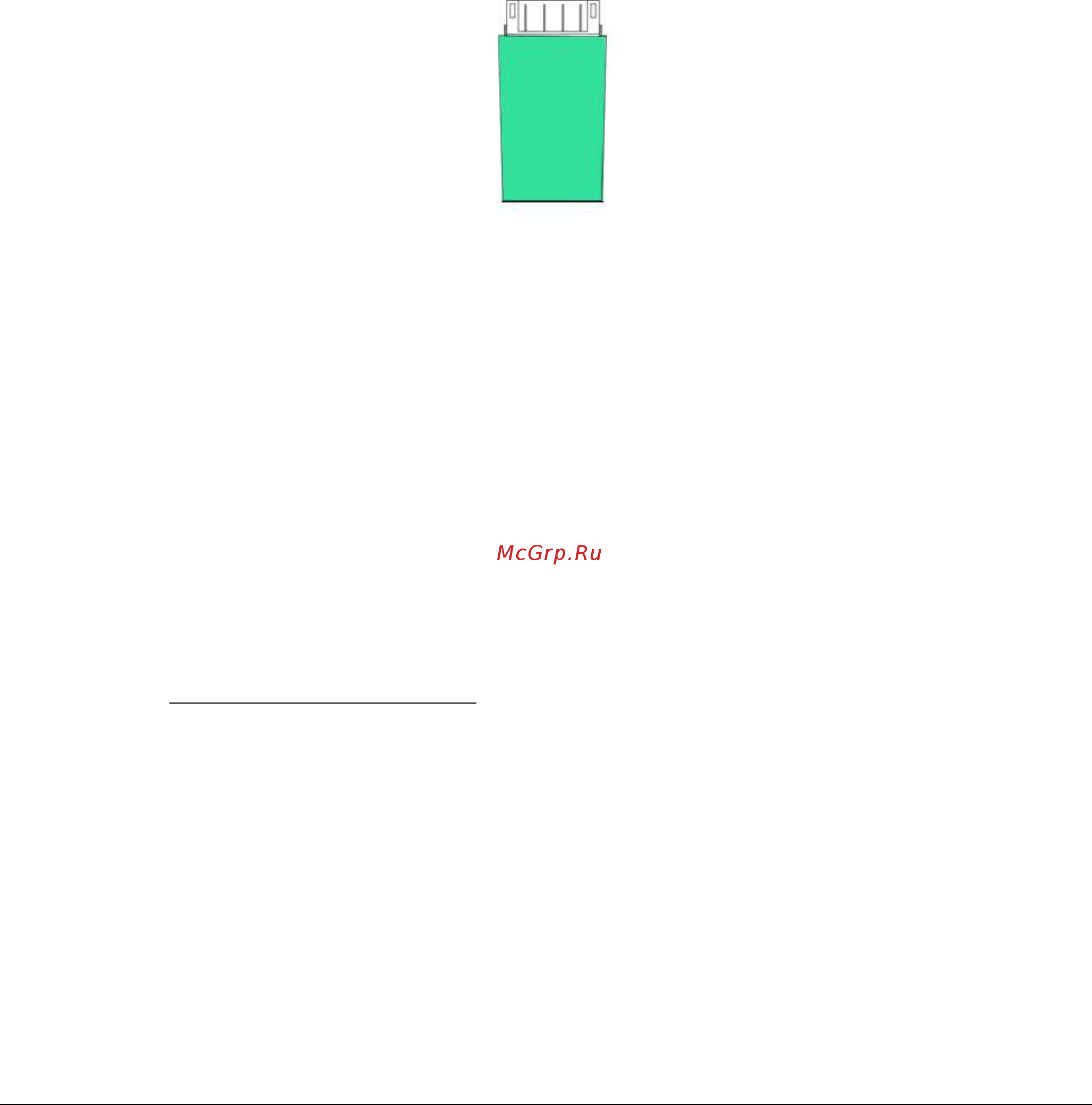

Рисунок 12. Блок фискальной памяти АТ015.00.00.
Блок фискальной памяти обеспечивает некорректируемую ежесменную регистрацию
фискальных данных. Блок фискальной памяти не подлежит ремонту.
Замена ФП
Замена ФП в корпусе ККТ может производиться только в случаях заполнения фискальной
памяти: свободный объем накопителя фискальной памяти меньше, чем 30 записей, отсутствие
свободных полей для записи данных о сменных отчетах, а также в случае отсутствия свободных
полей для записи данных о перерегистрации, отсутствие или аварии ФП. Замена ФП в изделии
также производится в случае отсутствия свободных полей для записей данных об активизациях
электронной контрольной ленты защищенной. Если ресурса оставшейся ФП недостаточно для
использования всего ресурса устанавливаемой ЭКЛЗ, необходимо одновременно с ЭКЛЗ заменить
и ФП, оформив эту замену в соответствии с действующими нормативными актами. Замена ФП
производится только при закрытой смене. Замену ФП необходимо проводить при выключенном
изделии с надетым на запястье руки и заземленным браслетом для снятия статического
электричества.
Чтобы заменить блок фискальной памяти нужно выполнить следующее:
1. Открыть крышку отсека ЧЛ.
2. Выкрутить 2 винта крепления верхнюю и нижнюю части корпуса. Обратите внимание, что
на один из винтов установлена пломба.
3. Отклонить на себя верхнюю часть корпуса.
4. Отсоединить блок ФП от стенки корпуса.
5. Отсоединить блок ФП от разъема кабеля ФП.
6. Присоединить к разъему кабеля ФП новую ФП.
