Эвотор 7.2 [8/66] Питание смарт терминала
![Эвотор 7.2 [8/66] Питание смарт терминала](/views2/1493173/page8/bg8.png)
8

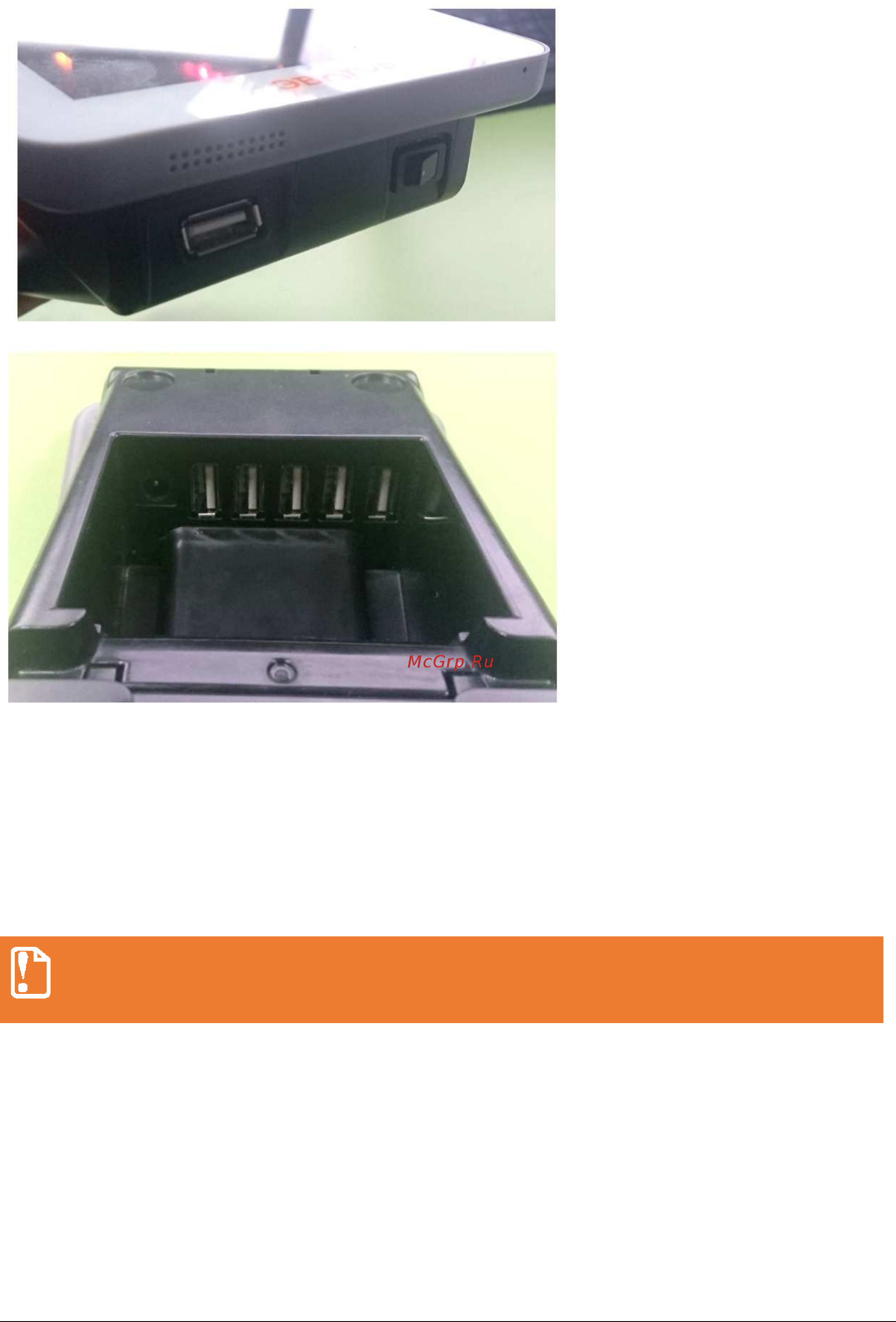

Рис. 3. Вид снизу спереди/сзади
1. Разъем для подключения
внешнего сетевого
адаптера.
2. Разъемы USB
3.
Кнопка включения
питания Смарт-
терминала
Питание Смарт-терминала
Питание СТ осуществляется от внешнего сетевого адаптера (24 V, 30 Вт). При подключении
или отключении разъема блока питания необходимо убедиться, что шнур сетевого кабеля
отключен от электрической розетки.
При использовании блоков питания с другими параметрами не гарантируется
работоспособность СТ, и в случае выхода из строя изделие не подлежит гарантийному
обслуживанию и ремонту.
При включении СТ проводится его автоматическое самотестирование, которое занимает до 5
секунд, при успешном его окончании загорается зеленый индикатор, и подается краткий звуковой
сигнал.
