7
Îïèñàíèå ïàíåëåé óïðàâëåíèÿ

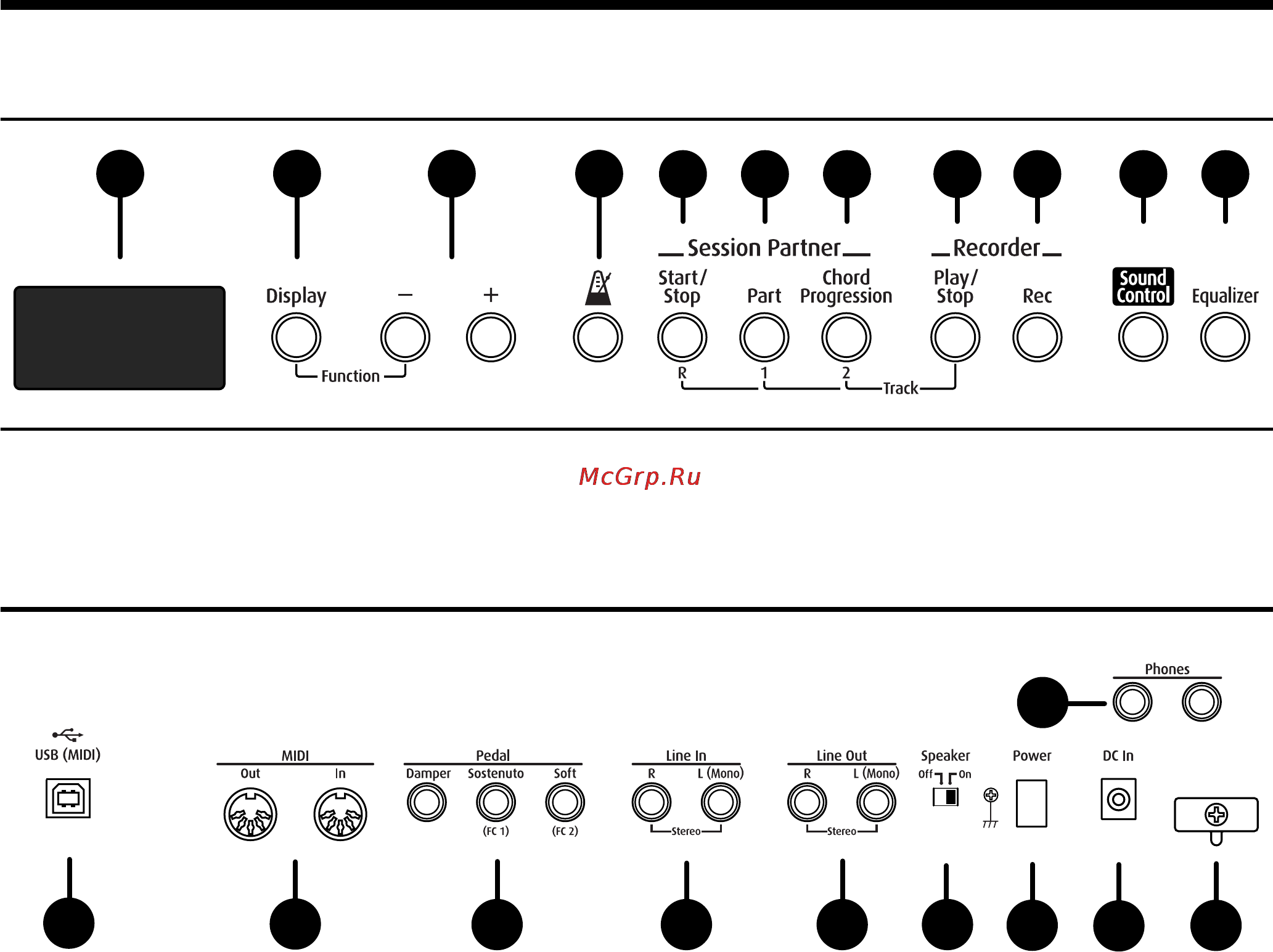

Çàäíÿÿ ïàíåëü
1 Разъем USB (MIDI)
Используется для подключения к FP-2 компьютера с
помощью сетевого шнура USB (стр. 45).
2 MIDI-разъемы
Служат для подключения к инструменту внешних MIDI-
устройств и для обмена информацией между ними (стр.
46).
3 Разъемы для педалей
Служат для подсоединения поставляемой вместе с ин-
струментом и других совместимых педалей (стр. 9).
4 Разъемы Line In
Разъемы предназначены для подачи на вход аудиосиг-
налов, которые смешиваются с выходными сигналами
инструмента. Служат для подключения аудиоаппара-
туры и других подобных устройств (стр. 44).
5 Разъемы Line Out
Разъемы предназначены для снятия выходного аудио-
сигнала. Они также служат для подключения аудиоап-
паратуры и других подобных устройств (стр. 44).
Позволяют слышать звуки, исполняемые на FP-2, через
другие аудиоустройства.
6 Выключатель [Speaker]
Включает или выключает встроенные динамики инстру-
мента (стр. 44).
7 Выключатель [Power]
Включает и выключает инструмент (стр. 10).
8 Разъем DC In
Подсоедините в этот разъем адаптер питания, который
поставляется вместе с инструментом (стр. 8).
9 Крючок для шнура от адаптера
Во избежание непроизвольного выдергивания шнура,
например, если на него случайно наступить, обвейте
вокруг этого крюка шнур от адаптера (стр. 8).
10 Разъемы для наушников
Подсоедините в этот разъем наушники (стр. 10).
12 13 14 15 16 17 18
8 9 10 11
2
3
4
5 6
7
8
9
10
