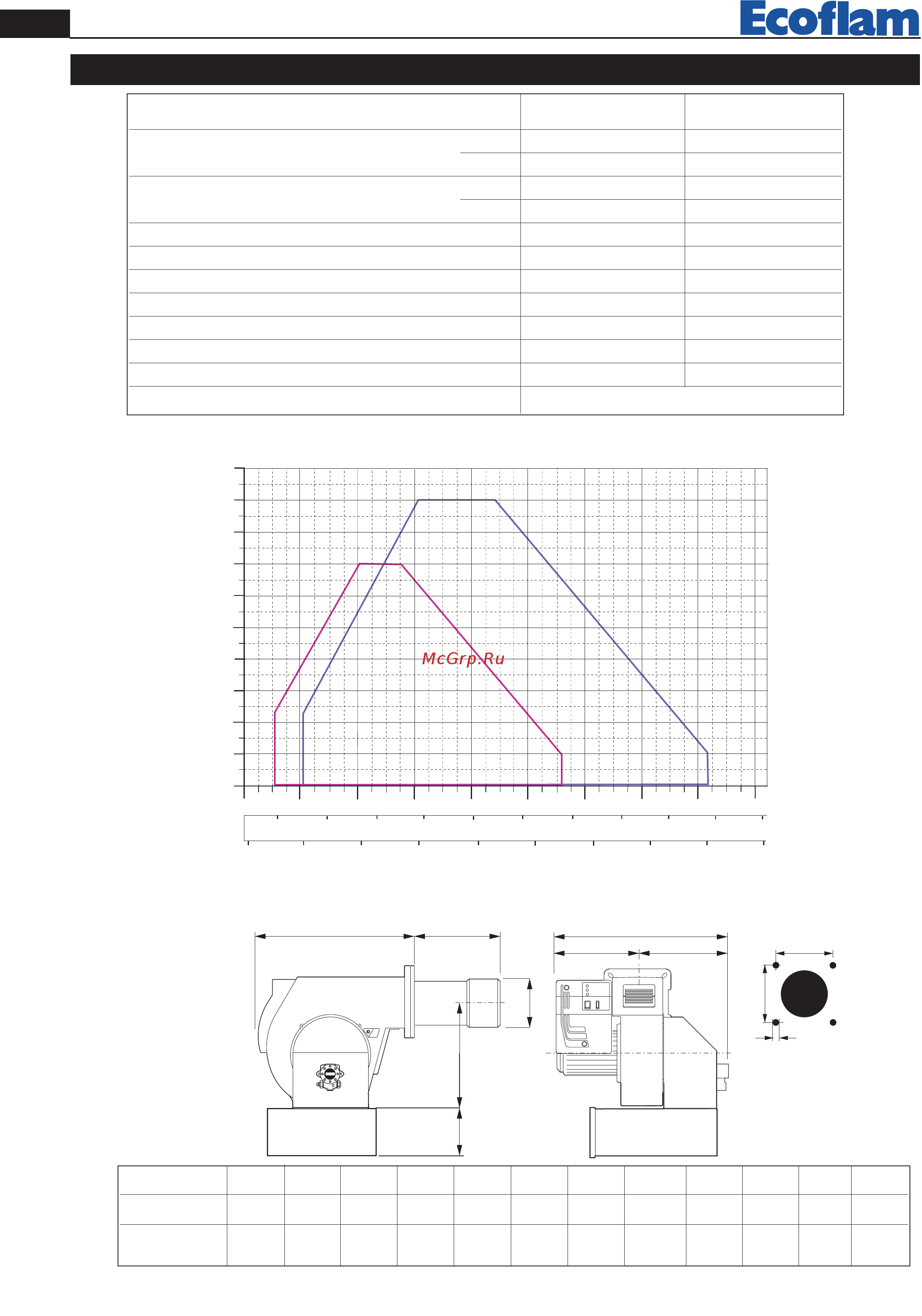

420010331900 Maior P 150.1/200.1 AB
IT
CARATTERISTICHE TECNICHE
DIMENSIONI DI INGOMBRO
M
L
I
S
U
N
T
E
C
S
U
N
T
E
C
S
U
N
T
E
C
G
F
D - D1E
CB
A
H
MODELLI ABCDD1E FGH I LM
P 150.1 AB 775 385 390 285 485 660 250 398 283 240 240 M14
P 200.1 AB 795 405 390 285 485 660 270 398 283 240 240 M14
D = testa corta D1 = testa lunga
MODELLO MAIOR P 150.1 AB MAIOR P 200 .1 AB
Portata termica max. kcal/h 1.530.000 2.040.000
kW 1.780 2.372
Portata termica min. kcal/h 510.000 612.000
kW 592 710
Max. portata gasolio kg/h 150 200
Min. portata gasolio kg/h 50 60
Tensione alimentazione 50 Hz V 230/400 230/400
Potenza motore kW 3 4
Giri -minuto Nº 2.800 2.800
Trasformatore accensione kV/mA 10/30 13/35
App. controllo fiamma SIEMENS LMO 44 LMO 44
Combustibile : gasolio kcal/kg 10.200 max. visc 1,5°E a 20°C
CURVE DI LAVORO
400
600 800
1000
1200 1400 1600 1800
0
2
4
6
8
40
mbar
kcal/h
x 1000
kg/h
kW
60 80 100 120 140 160 180
10
12
14
16
18
20
800
1400
1800
1600 2200200012001000
600
22002000
2400
200 220
2600
MAIOR P 200.1
MAIOR P 150.1
PRESSIONE IN CAMERA DI COMBUSTIONE
PORTATA
