420010331900 Maior P 150.1/200.1 AB
EN

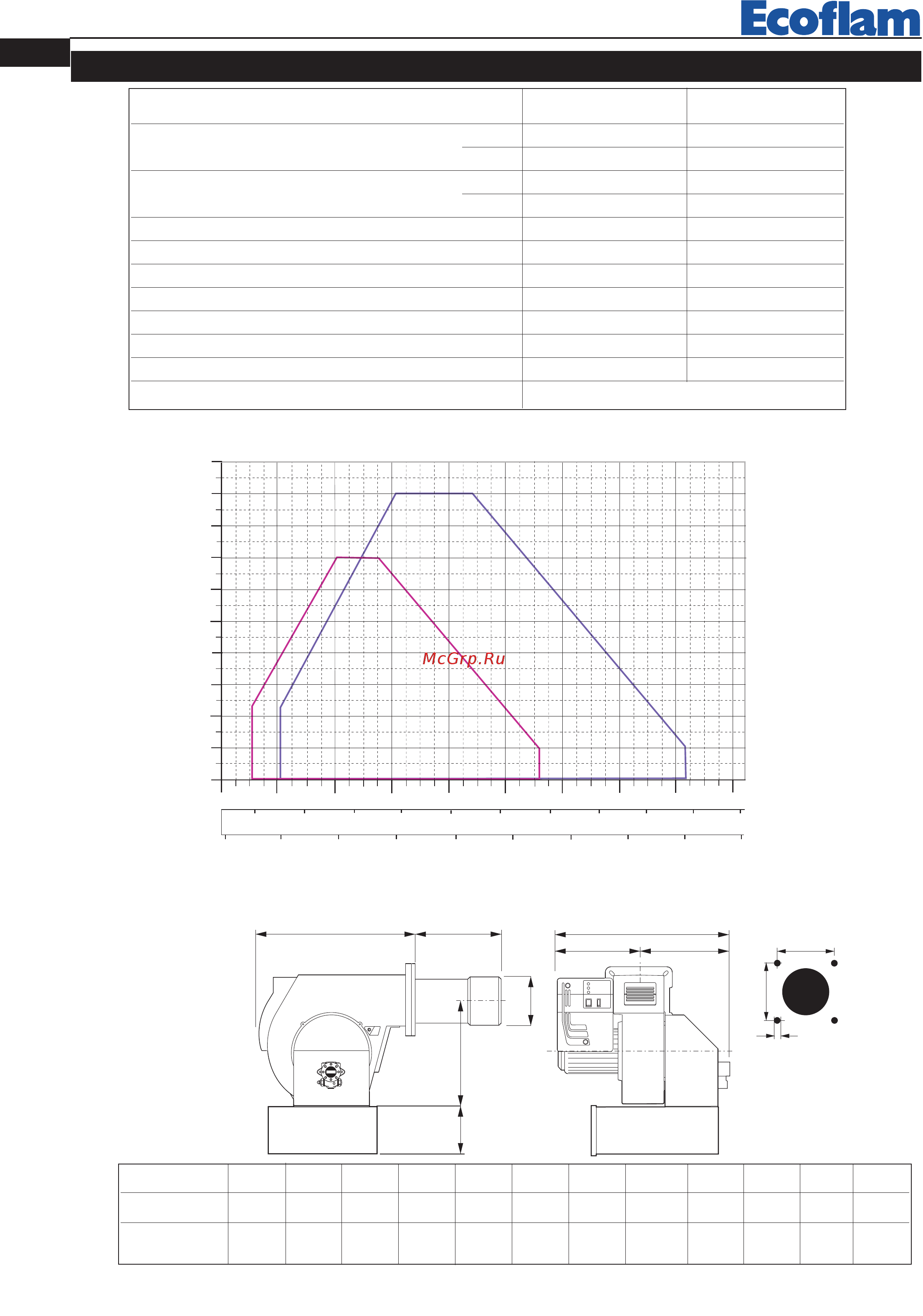

TECHNICAL DATA
WORKING FIELDS
OVERALL DIMENSIONS
MODELS MAIOR P 150.1 AB MAIOR P 200 .1 AB
Thermal power max kcal/h 1.530.000 2.040.000
kW 1.780 2.372
Thermal power min. kcal/h 510.000 612.000
kW 592 710
Max. flow rate light oil kg/h 150 200
Min. flow rate light oil kg/h 50 60
Feeding power 50 Hz V 230/400 230/400
Motor kW 3 4
Rpm Nº 2.800 2.800
Ignition transformer kV/mA 10/30 13/35
Control box SIEMENS LMO 44 LMO 44
Fuel : light oil kcal/kg 10.200 max. visc 1,5°E a 20°C
M
L
I
S
U
N
T
E
C
S
U
N
T
E
C
S
U
N
T
E
C
G
F
D - D1E
CB
A
H
MODELS ABCDD1E FGH I LM
P 150.1 AB 775 385 390 285 485 660 250 398 283 240 240 M14
P 200.1 AB 795 405 390 285 485 660 270 398 283 240 240 M14
D = short head D1 = long head
400
600 800
1000
1200 1400 1600 1800
0
2
4
6
8
40
mbar
kcal/h
x 1000
kg/h
kW
60 80 100 120 140 160 180
10
12
14
16
18
20
800
1400
1800
1600 2200200012001000
600
22002000
2400
200 220
2600
MAIOR P 200.1
MAIOR P 150.1
PRESSURE IN THE COMBUSTION CHAMBER
OUTPUT
