Ecoflam MAX 12 HT TW TC [21/72] Programmatore di comando e sicurezza e bcu oil
![Ecoflam MAX 12 HT TW TC [21/72] Programmatore di comando e sicurezza e bcu oil](/views2/1493940/page21/bg15.png)
21
www.ecoflam-burners.com
IT
420010370402

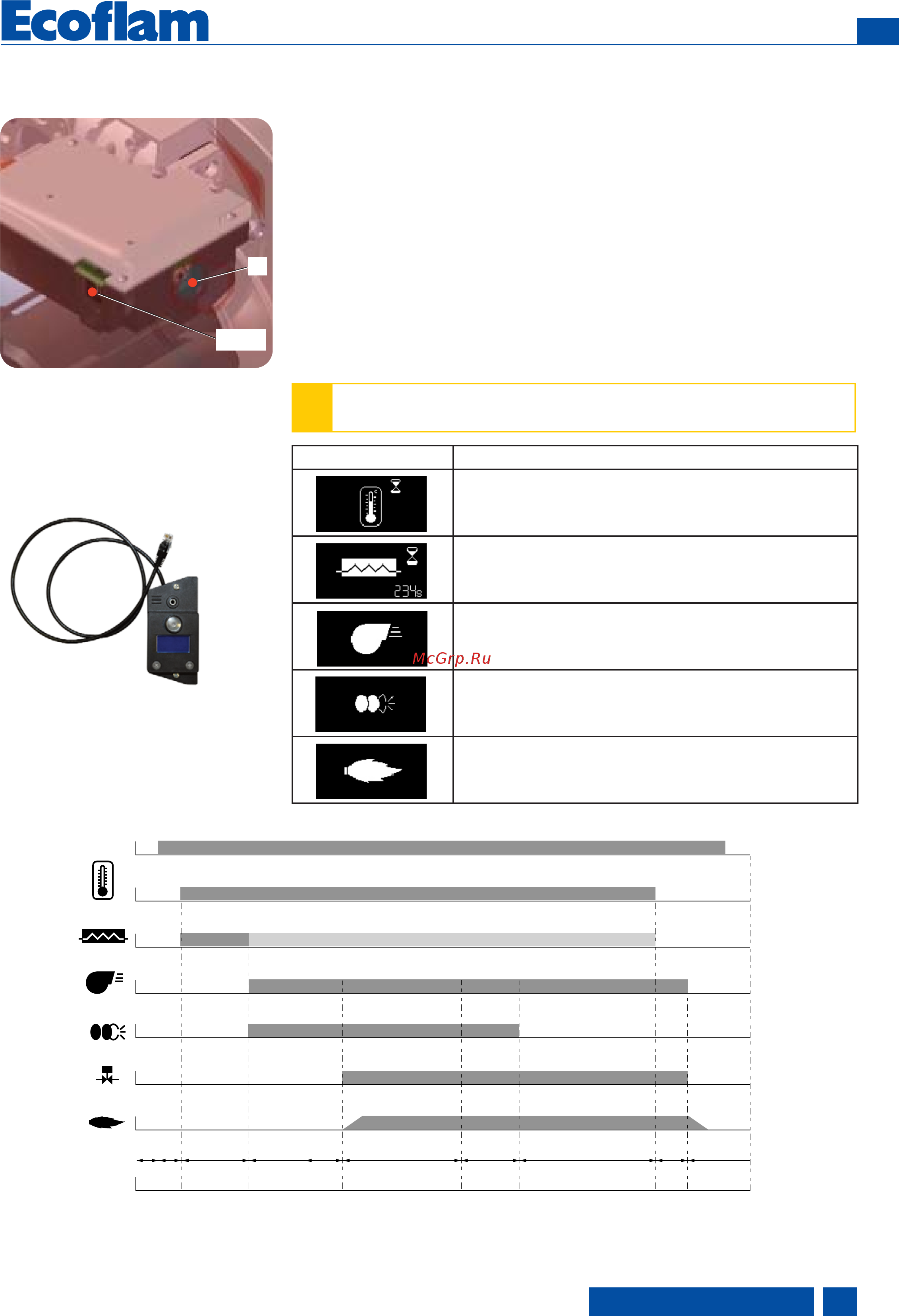

Il programmatore di comando e sicurezza
gasolio E-BCU OIL comanda e sorveglia il
bruciatore ad aria so ata. Grazie al
programma gestito dal microprocessore,
si ottengono tempi estremamente stabili,
indipendentemente dalle oscillazioni della
tensione di rete o della temperatura
ambiente. Il programmatore di comando e
sicurezza è progettato per essere sicuro
in caso di sottotensione. Se la tensione di
rete scende al di sotto del valore minimo
richiesto (170 V), il programmatore di
comando si disattiva senza alcun segnale
d'errore. Non appena la tensione supera i
178 V, il programmatore si riavvia
automaticamente.
R
RJ45
R- Pulsante di reset + led
segnalazione blocco.
RJ45 - Connettore per collegamento
PC (diagnostica, fornita
separatamente.
!
Prima del montaggio o dello smontaggio del programmatore di comando
l'apparecchio dev'essere a tensione nulla.
Il programmatore di comando non dev'essere aperto nè riparato.
Funzione - Programmatore di comando e sicurezza E-BCU OIL
Kit E-BCU
tool diagnostico
(non incluso)
1
< 400s 17s 5s
5s
5s--- -< 1s
23 44’ 56 7 8 9
LINE
C
Blocco e sblocco
Il programmatore di comando può essere
bloccato (portato in condizione di
anomalia) e sbloccato (rimozione
anomalia)
mediante il pulsante R a condizione che
nel programmatore di comando sia
presente tensione di rete.
Simboli Descrizione
Aspetta una richiesta di calore
Aspetta il riscaldamento della linea porta ugello (per bruciatori
con riscaldamento della linea porta ugello)
Motore acceso
Accensione inserita
Fiamma presente
