A1 E_BCU OIL Coffret de commande et de
sécurite fioul domestique
M1 Moteur électrique pour la pompe et
ventilateur
T1 Transformateur d'allumage
Y Tige graduée
Y1 Electrovanne
3 Régulation de l'air dans la tête de
combustion
5 Vis de fixation palque
9 Fiche femele Wieland
14 Coffre brûleur
15 Bride du brûleur
16 Bouton de déblocage
102 Pompe fuel
103B Régulation de l'air
113 Volet d’air
MAX 4 LN TW TC - 230V/50-60Hz
MAX Fioul domestique
NOM
MAX 4 4 kg/h
MODÈLE (Gaz: kW; fioul domestique: kg/h)
MAX Low NOx Bas-NOx Classe 3 flamme jaune (<120 mg/kWh)
MAX Standard Classe 2-OIL EN267 (<185 mg/kWh)
ÉMISSIONS
- 1 allure
R 1 allures avec préchauffeur
TW Thermowatt E-BCU
TYPE DE FONCTIONNEMENT
TC Tête courte
TL Tête longue
TYPE TETE
- fioul domestique
KER Kérosène
BIODIESEL Biodiesel
D Fuel lourd: max visc. 50° E a 50°C
COMBUSTIBILE
230V/50-60Hz 230 Volt, 50-60 Hz
TENSION D'ALIMENTATION
Emballage
CB : BRÛLEUR JE COMPLÈTE
- 1 sachet
- manuel technicien dans multilangue
- filtre et flexibles.
- fiche male wieland.
- gicleur et clé pour gicleur.
- vis, écrous et rondelles
.
KIT & ACS commandés et livrés
séparément
3
113
103B
5

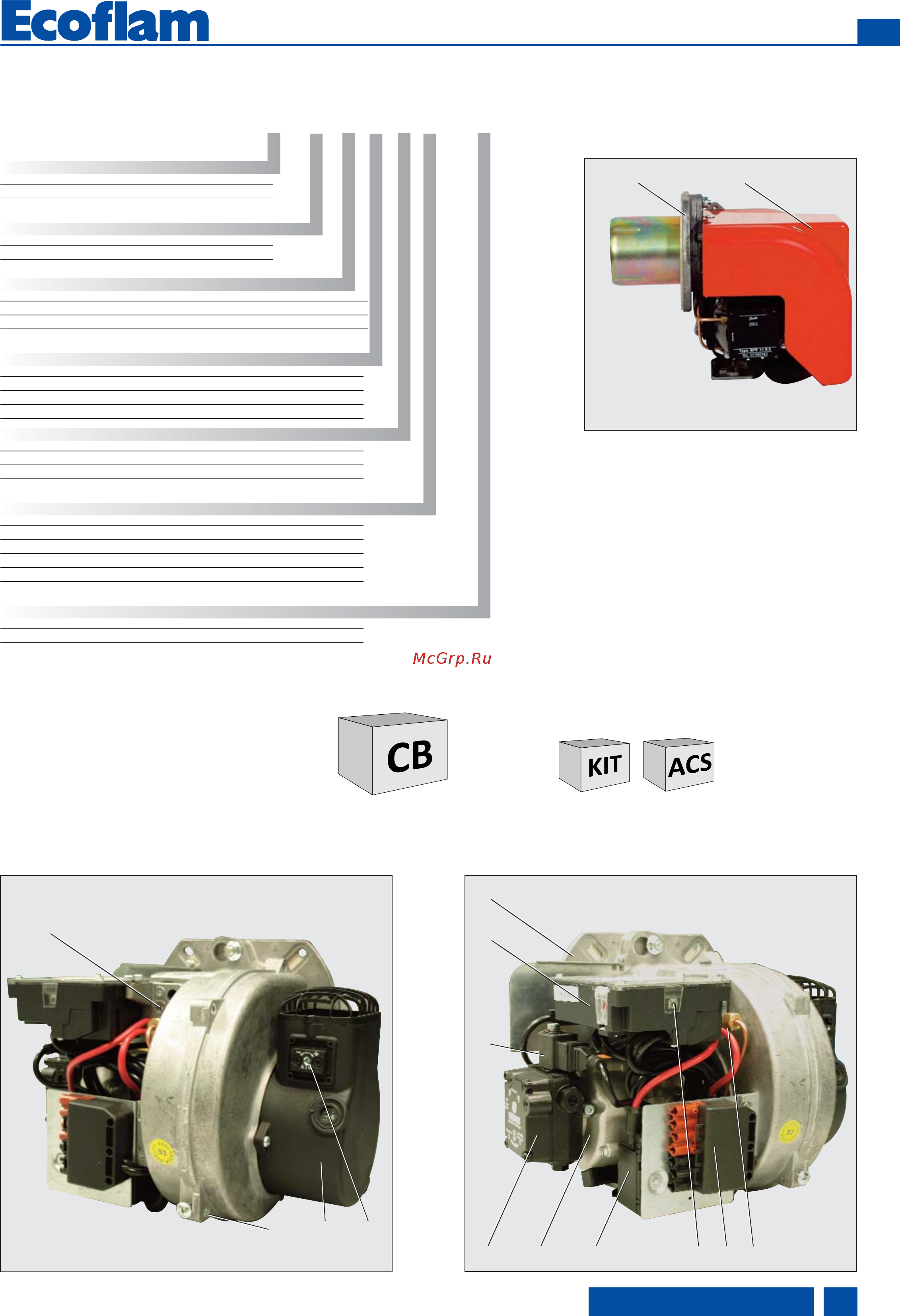

Contenus généraux - Description du brûleur
Y1
A1
M1
T1
15
16
102
9
Y
15 14
