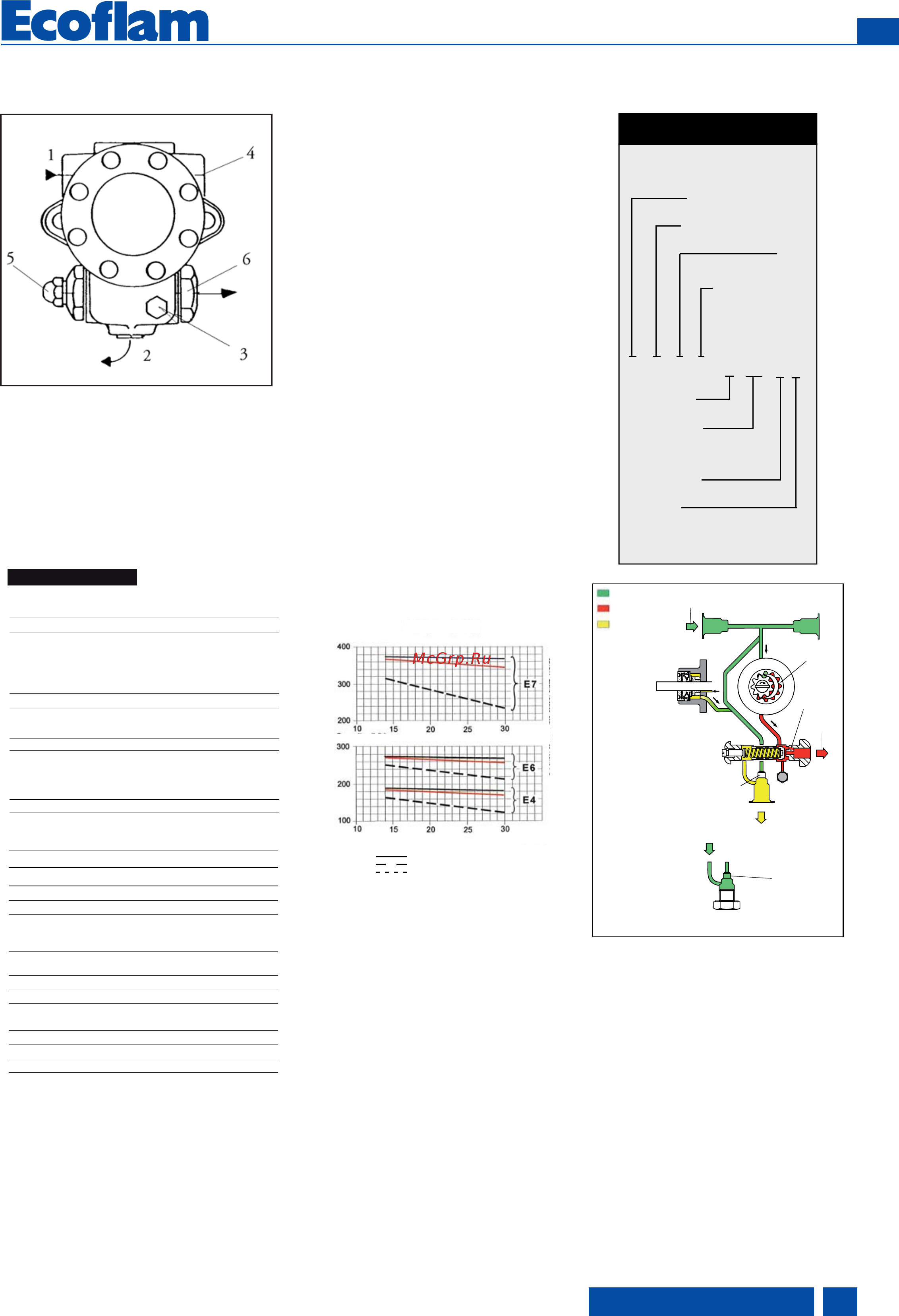

Funzione - Pompa del bruciatore
1 allacciamento aspirazione.
2 allacciamento di ritorno.
3 allacciamento manometro olio.
4 allacciamento manometro.
depressione.
5 regolazione della pressione olio.
6 allacciamento pressione.
SUNTEC E
IDENTIFICAZIONE
DELLA POMPA
(Non tutte le combinazioni sono disponibili.
Contattare Suntec
Capacità dell'ingranaggio
(vedi curve di portata pompa
)regolazione della pressione
Filtro
Senso di rotazione
e posizione attacco
mandata all'ugello
E 4 N C 1 069 7 P
Montaggio
a flangia
069 :
per preriscaldatore
modello senza funzione di taglio
P : installazioni bitubo
grano di by-pass inserito
nel foro di ritorno
(vista lato albero)
A : rotazione oraria/
attacco mandata destra.
C: rotazione anti oraria /
attacco mandata sinistra
corpo con
alloggiamento
Numero di
revisione
Installazioni
Ingranaggio
Tenuta
albero
Grano
di by-pass
tolto
Attacco
manometro
pressione
All'ugello
Olio in aspirazione
Olio in pressione
Ritorno dell'olio
non utilizzato
al serbatoio o
all'aspirazione
Attacco
vuotometro
INSTALLAZIONE
MON O T UBO
Aspirazione
Ritorno
chiuso
Grano
di by-pass
inserito
INSTALLAZIONE
B ITUBO
Ritorno
Foro
di by-pass
Aspirazione
Vite di regolazione
della pressione
Entrata e ritorno G 1/2"
Uscita all’ugello G 1/4"
Attacco manometro pressione G 1/8"
Attacco vuotometro G 1/2"
Generalità
Montaggio
Attacchi cilindrici in accordo con ISO228/1
Albero Ø 11mm in accordo con standard EN 225.
Grano di By-pass Inserito nel foro di ritorno per installazioni a 2 tubi;
da togliere con chiave tipo Allen 3/16” per
installazione monotubo.
Peso 4 kg
Dati idraulici
Campo di pressione all’ugello 14 - 30 bar
Campo ciscosità 3 - 75 cSt
0 - 130°C max. nella pompa
installazione a gasolio: 0,45 bar max. vuoto
per evitare la separazione dell’aria dall’olio
installazione a nafta: 3,5 bar máx.
Pressione ritorno installazione a gasolio: 3,5 bar máx.
installazione a nafta: 3,5 bar máx.
Velocità 3600 gpm max.
Coppia (a 40 gpm) 0,3 N.m
Scelta del riscaldatore
Cartuccia Ø 12 mm
Raccordo di collegamento in accordo con EN 50262
Potenza 50-80 W
Portata della pompa
Funzione della valvola
regolazione della pressione - no taglio
Filtro superficie utile: 45 cm²
grado di filtraggioѥP
Portata (L/h)
Portata (L/h)
Pressione (bar)
Pressione(bar)
Viscosità = 200 cSt
20 cSt
5 cS
Velocità = 2850 gpm
DATI TECNICI
a flangia conforme agli standard EN 225.
Taratura di fabbrica
20 bar
Temperatura olio
Pressione entrata
Le caratteristiche indicate tengono conto di un margine
di usura. Non aumentare le misure della pompa quando
si sceglie la capacità dell'ingranaggio.
La pompa utilizzata nei bruciatore di
olio è una pompa ad ingranaggi
autoadescante, che deve essere
collegata con sistema bitubo; nella
tubazione d’aspirazione inserire il filtro.
Nella pompa sono incorporati un fi ltro
d'aspirazione ed un regolatore di
pressione del olio.
Prima della messa in funzione
dell'apparecchio collegare i manometri
per le misurazioni della pressione e della
depressione.
NB: prima di avviare il bruciatore,
controllare che il ritorno sia aperto.
Un’eventuale ostruzione può causare
danni alla guarnizione della pompa.
420010405500
IT
www.ecoflam-burners.com
23
