35
www.ecoflam-burners.com
420010405500
RU
!
Перед тем как осуществить монтаж или демонтаж блока отключите устройство от электропитания. Открывать блок или
производить ремонтные работы запрещено!

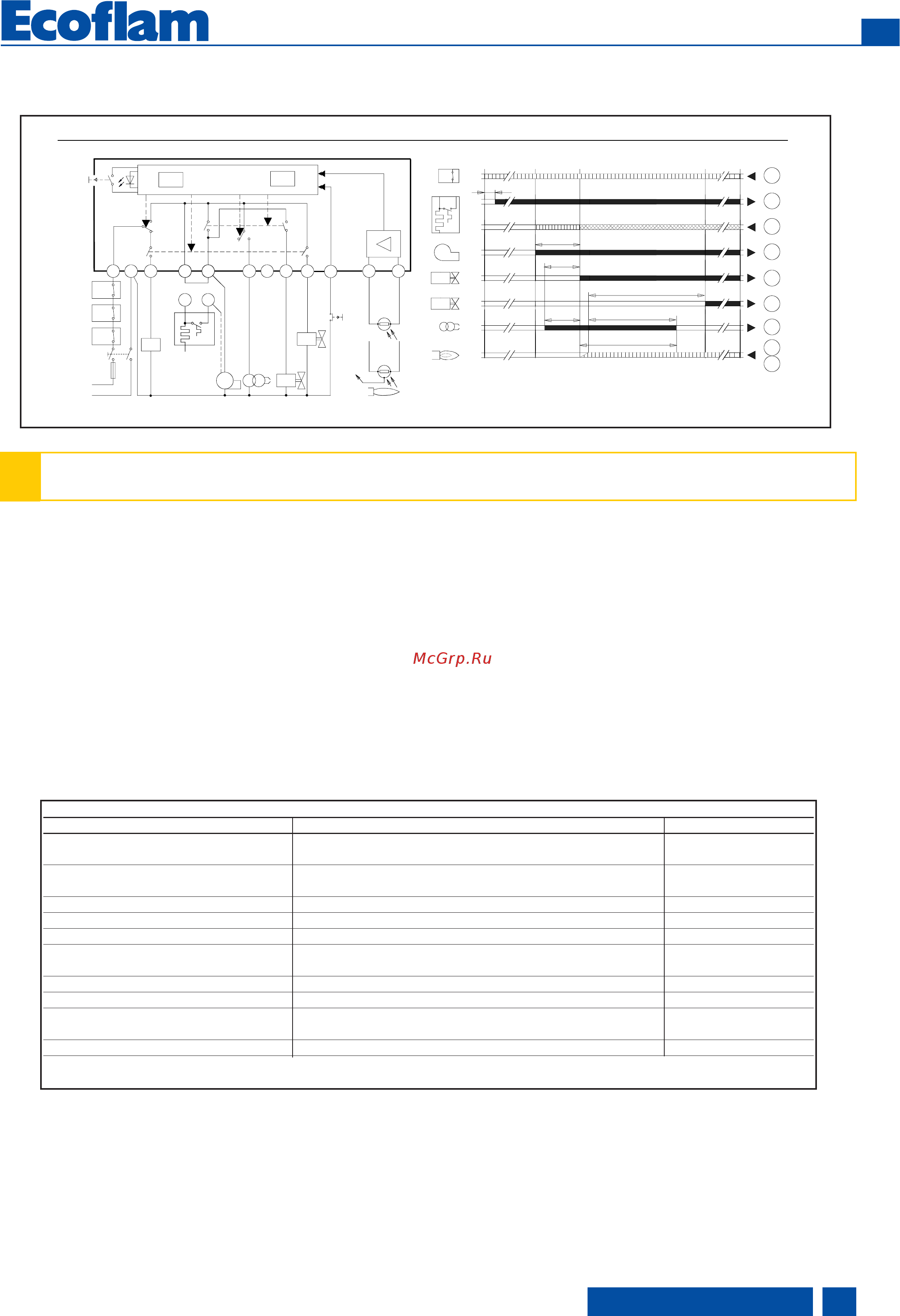

Функция - Блок управления и безопасности Landis LMO44
Connection diagram and internal diagram LMO44… Control sequence LMO44…
1
2
6
7
4
5
10 11
12
W
SB
R
L
N
M
ZBV1
AL
Si
83
OW
OH
N
8
3
QRB
QRC
br
bl sw
1
7130a04/1105
9
EK2
EK1
µC-Steuerung
K1
K2
K4
BV2
LED
kbr
FSV
µC2
µC1
K3
R
W
SB
OH
OW
M
Z
BV2
FS
AB C
D
1
8
3
3
6
5
11
12
t1´
t3
t3n
TSA
tw
BV1
4
t4
t1
7130d05/1105
AL Устройство тревожной сигнализации
BV... Топливный клапан
EK1 Кнопка сброса блокировки
EK2 Кнопка дистанционного сброса
блокировки
FS Сигнал пламени
FSV Усилитель сигнала пламени
K... Контакты реле управления
Kbr Кабельная линия (требуется, когда
не используется жидкотоплив-
ного подогреватель)
LED 3-х цветная сигнальная лампа
M Мотор горелки
OW Расцепляющий контакт
жидкотопливного подогревателя
OH Жидкотопливный подогреватель
QRB... Фоторезистивный датчик пламени
QRC... Датчик голубого пламени
bl = синий, br = коричневый, sw = черный
R Управляющее термореле или
прессостат
SB Ограничивающий термостат
безопасности
Si Внешний главный плавкий
предохранитель
W Ограничивающий термостат или
реле давления
Z Трансформатор зажигания
TSA Время безопасности зажигания
tw Время ожидания
t1 Время предпродувки
t1’ Время продувки
t3 Время предзажигания
t3n Время постзажигания
t4 Интервал между сигналом пламени и
пуском «BV2»
A’ Старт цикла запуска с горелками,
использующими «OH»
A Старт цикла запуска с горелками, не
использующими «OH»
B Время стабилизации пламени
C Рабочее положение
D Управляемое выключение с
помощью «R»
Последовательность управления LMO44...Схема соединений и внутренняя схема LMO44...
Таблица цветового кода для многоцветной сигнальной лампы (LED)
Состояние Цветовой код Цвет
Время ожидания «tw», другие виды ожидания
................................................................................... Выкл
Жидк.топл.подогреватель включен,
время ожидания «tw» ................................................................................... Желтый
Фаза зажигания, управ-мое зажигание ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ Миг. желтый
Работа, пламя в порядке ................................................................................... Зеленый
Работа, пламя не в порядке ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ Миг.зеленый
Посторонний свет при пуске горелки
❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ Зелено-красный
Минимальное напряжение ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ Желто-красный
Отказ, сигнал тревоги ................................................................................... Красный
Вывод кода ошибки
(обращайтесь к «Таблице кода ошибок») ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ Мигающий крас-ный
Интерфейсная диагностика ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ Миг.красн..свет
Обозначение: ....... Постоянно Вкл Красный Зеленый Выкл Желтый
