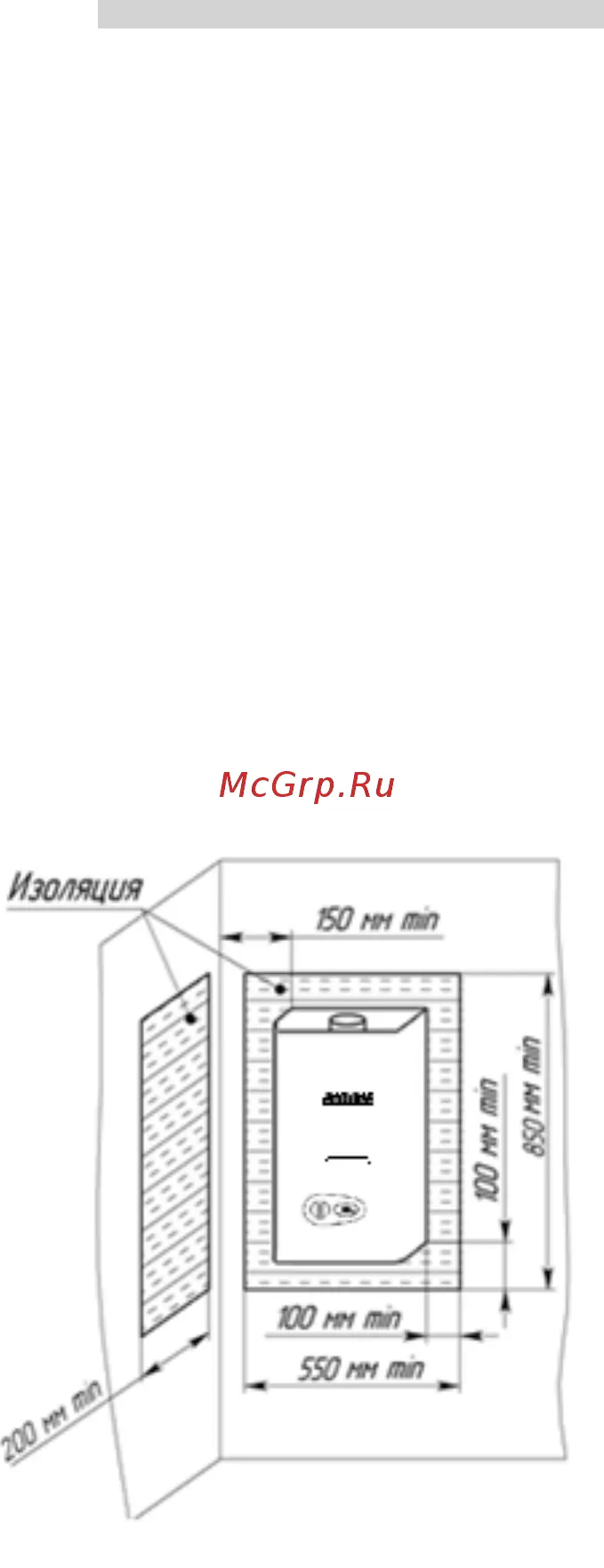

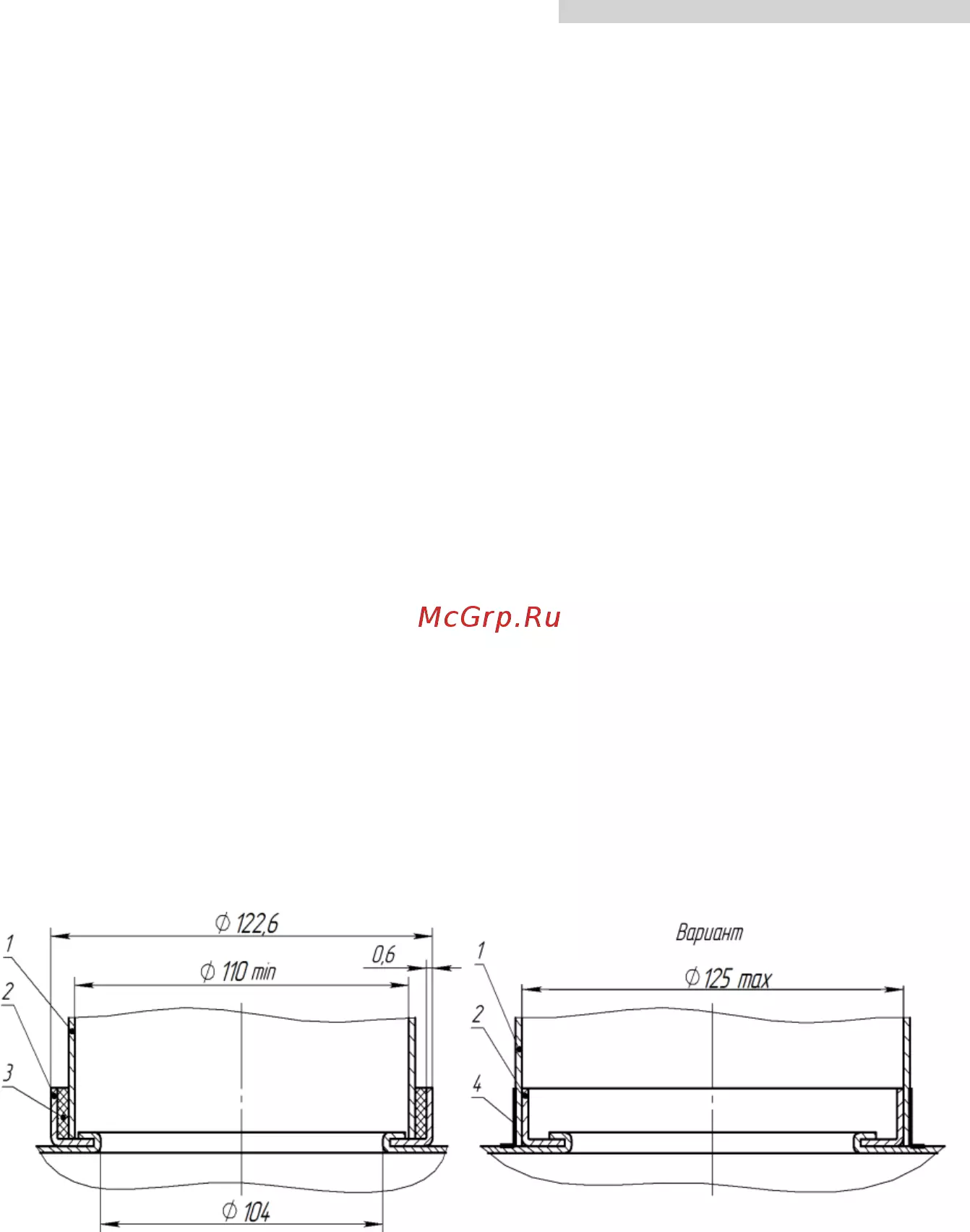

7.2 Подключение котла к водопроводной и газовой сети

 подготовьте соединительные трубы, имеющие условный проход для подсоединения газа

Ду15, подсоединения к контуру отопления Ду20;

 настоятельно рекомендуется установить на входе в систему отопления и выходе из неё

два запорных крана G ¾” (в комплект поставки не входят) для выполнения операций техобслужи-

вания без слива воды из всей системы отопления;

 во избежание загрязнения контура отопления котла на обратной линии системы отопле-

ния (перед котлом) необходимо установить сетчатый фильтр («грязевик») и отстойную ёмкость;

 удалите заглушки с присоединительных труб;

 подключите котел к системе отопления. Проверьте герметичность соединений;

 установите на газопроводе перед котлом газовый фильтр и запорный кран;

 подключите котел к газопроводу. Проверьте отсутствие утечек газа. Контроль герметич-

ности производится путем обмыливания мест соединений или другими безопасными методами.

Появление пузырьков означает утечку газа. Утечка газа не допускается.

ВНИМАНИЕ! Трубопроводы контура отопления должны проходить через внутренние

отапливаемые помещения, в противном случае возможно замерзание воды в контуре отоп-

ления при минусовой температуре воздуха.

7.3 Подключение котла к баллону со сжиженным газом

1) Перед подключением котла к баллону со сжиженным газом убедитесь в том, что Ваш ко-

тел настроен на работу с данным видом газа. В противном случае необходимо произвести перена-

ладку котла

2) Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давле-

нием стабилизации паровой фазы 2,9 кПа и производительностью паровой фазы не менее 1

/час.

ВНИМАНИЕ!Использование редукторов с давлением стабилизации, отличающимся

от 2,9 кПа, ЗАПРЕЩАЕТСЯ.

3) Длина гибкого шланга для подключения котла должна быть не более 2,5 м, внутренний

диаметр − не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому

газу при заданных давлении и температуре.

4) Перед входом в котел должен быть установлен запорный газовый кран, который дол-

жен быть легкодоступен.

5) После окончания монтажа необходимо проверить места соединений и всю длину соеди-

нительного шланга на предмет утечки газа).

6) Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:

 хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами,

вблизи от источников тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);

 нагревать баллоны с помощью пламени или нагревательных приборов;

 использовать поврежденные газовые баллоны.

7) Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы

ограничить доступ к ним детей и посторонних лиц.

7.4 Подсоединение котла к электросети

Котел соответствует I классу защиты от поражения электрическим током.

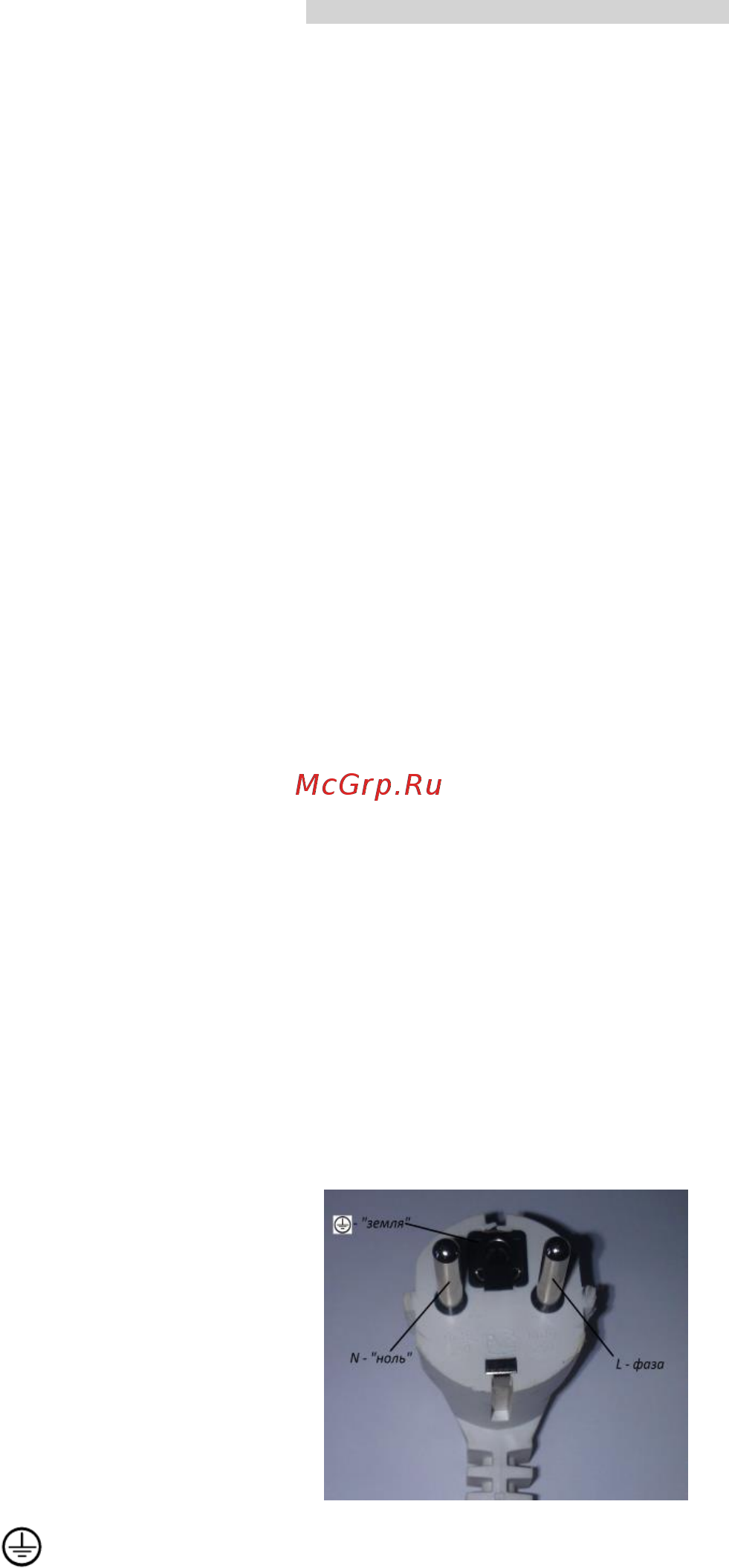

Необходимо убедиться в наличии электрической

розетки однофазной сети переменного тока номиналь-

ным напряжением 220 В, частотой 50 Гц, с заземляю-

щим контактом. Для безопасной эксплуатации изделия

необходимо выполнить подключение котла к электросе-

ти с соблюдением расположения контактов «фаза» и

«ноль» в розетке электрического тока. Данное требова-

ние на работоспособность котла не влияет и необходи-

мо для соблюдения норм электробезопасности.

Заземление котла выполнять с обеспечением всех

требований к заземлению в соответствии с ГОСТ

27570.0−87.

Провод заземления присоединяется одним концом к винту заземления на нижней панели.

котла (обозначенному знаком ), а другим к контуру заземления помещения, в котором уста-

навливается котел.

Запрещается использовать для заземления трубопроводы воды и газа, а также батареи отоп-
