Руководство для пользователя и технического персонала

Приложение 3

ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА К КОТЛУ

Для более эффективной работы котел имеет возможность подключения комнатного термостата,

который устанавливается в отапливаемом помещении.

Для установки комнатного термостата необходимо удалить перемычку с соответствующих разъ-

ёмов Х7 и Х8 в клеммной колодке котла и подключить к ним провода комнатного термостата (полярность

подключения проводов термостата значения не имеет).

Перемычку необходимо передать на хранение владельцу котла.

При необходимости возможно увеличение длины

кабеля путем использования кабеля большей длины приоб-

ретаемого отдельно.

Основные требования при выборе кабеля:

 максимальная длина кабеля составляет 30 мет-

ров,

 кабель должен состоять из двух проводов (гибкий

медный многожильный провод с площадью сече-

ния от 0,5 до 1,5 мм

 концы кабеля необходимо зачистить для подклю-

чения к клеммной колодки котла и к комнатному

термостату.

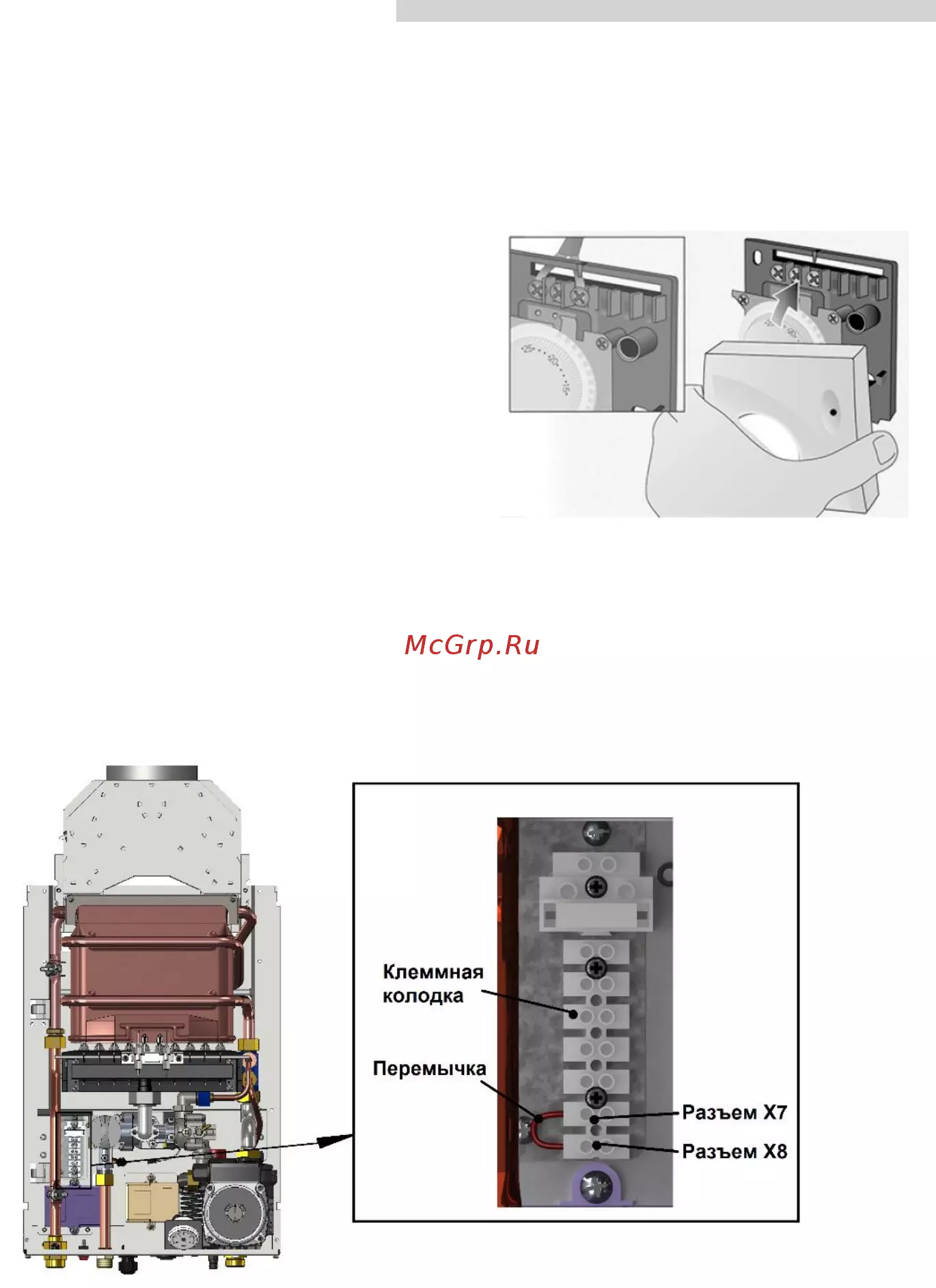

Подключение кабеля к комнатному термостату выполняется

в соответствии с инструкцией на термостат (см. рис.)

Подключение соединительного кабеля к

комнатному термостату

Подключение соединительного кабеля к котлу:

1) выключить и обесточить котел;

2) снять облицовку (крышку) с котла, отвернув два винта в нижней части котла;

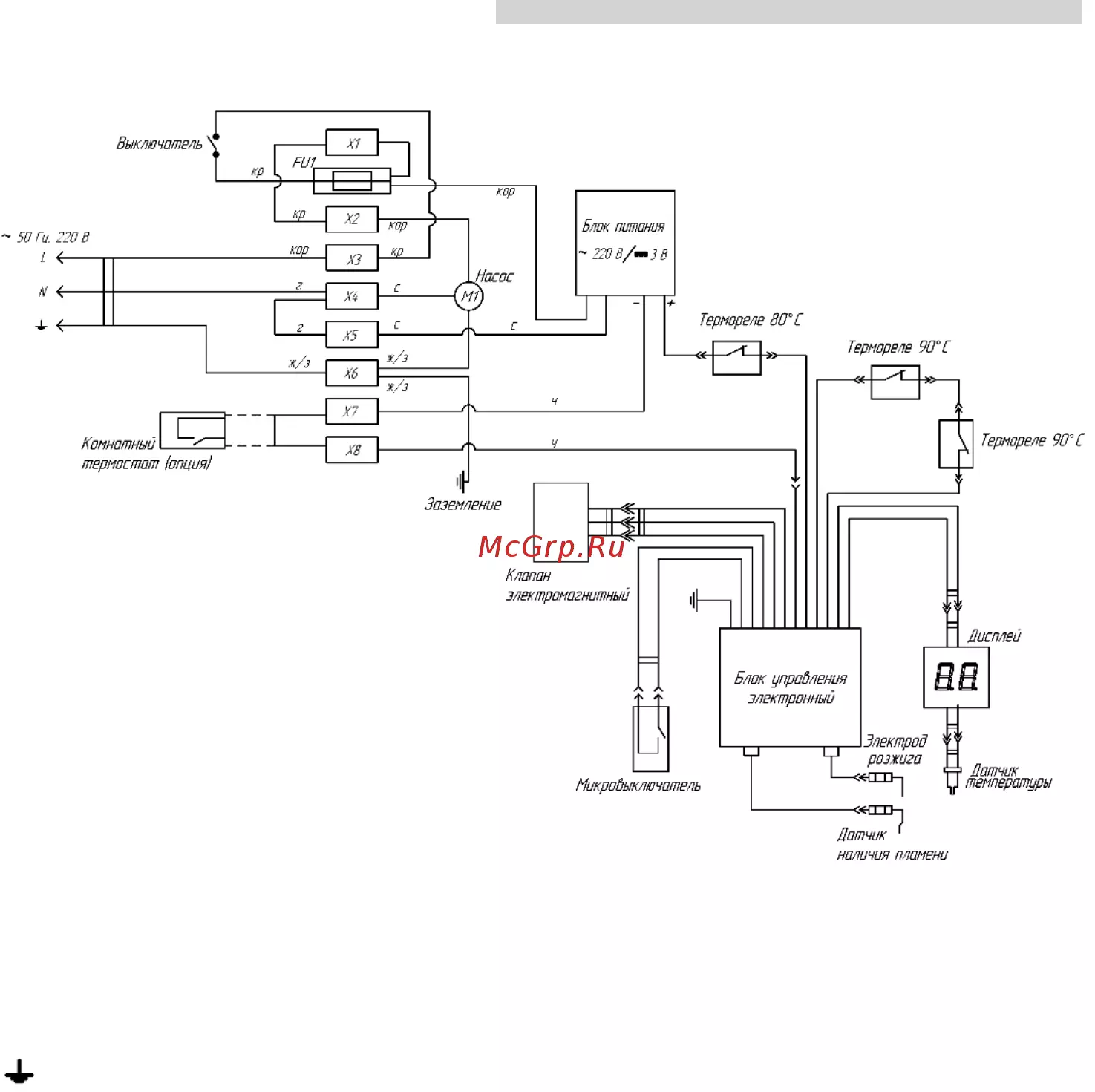

3) удалить перемычку между двумя разъемами клеммной колодки Х7 и Х8 (см рис. и схему электри-

ческих соединений котла (Приложение 2, стр. 23));

Подключение соединительного кабеля к котлу

4) подключить соединительный кабель в разъемы Х7 и Х8. Полярность подключения проводов тер-

мостата значения не имеет. Кабель термостата провести внутрь котла в любом свободном месте

в нижней части котла, обеспечивающим его сохранность и защиту от возможных повреждений и

теплового воздействия в процессе работы котла;

5) установить и закрепить облицовку котла.
