услугами таких специалистов, прибор
может выйти из строя, причем гарантия на
него будет аннулирована. Соблюдайте
действующие требования по установке,
эксплуатации и обслуживанию газовых и
электрических приборов, а также
инструкции по установке, приведенные в
настоящем руководстве пользователя.
ВНИМАНИЕ! Перед выполнением
установки убедитесь, что параметры
местной газораспределительной сети (тип
и давление газа) совместимы с
настройками прибора.
ВНИМАНИЕ!
Параметры настройки
данного прибора приведены на
наклейке или табличке с техническими
данными.
ВНИМАНИЕ! Изготовитель снимает с
себя всякую ответственность в случае
проведения установки с нарушением
действующих требований.
Среда установки:
Данный прибор не соединяется с вытяж-
ным устройством.
Установка прибора разрешена только в
помещениях с достаточной вентиля-
цией!
Держите открытыми отверстия для есте
-
ственной вентиляции или установите
подвесную вытяжку.
В мебели, куда встраивается прибор,
должна быть предусмотрена прорезь
площадью не менее 130 см².
Подключение к газовой магистрали:
Труба подачи газа находится на тыльной
стороне панели управления.
ВНИМАНИЕ! Не используйте гибкие
резиновые подводки!
ВНИМАНИЕ! Перед подключением
газа выньте вилку сетевого шнура
из розетки или отключите
предохранители в блоке
предохранителей. Закройте главный
вентиль подачи газа.

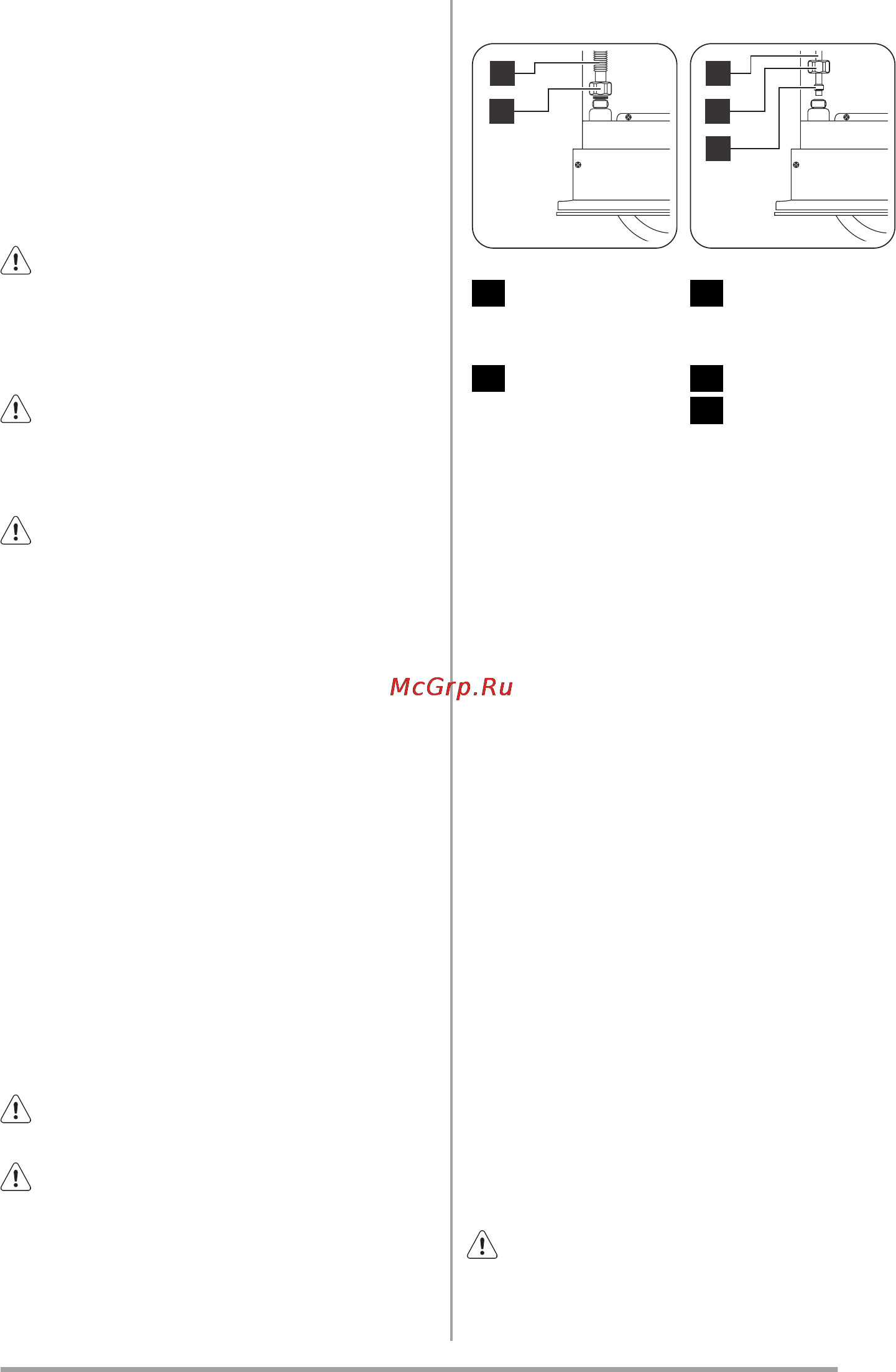

1
2
1
2
3
1 Гибкая метал-
лическая под-
водка
2 Прокладка
1 Жесткая метал-
лическая под-
водка
2 Гайка
3 Уплотнитель-
ная линза
1. Не задвигайте духовой шкаф на его
место во встроенной мебели до отказа
(оставьте около 30 см).
Существует два вида подключения.
a) Подключение гибкой металличе-
ской подводкой (не более 2 м):
поместите прокладку из ком-
плекта поставки между подвод-
кой и трубой подачи газа;
подключите подводку к трубе по-
дачи
газа диаметром 1/2 дюйма.
b) Подключение гибкой металличе-
ской подводкой (мягкая медь, диа-
метр не менее 8 мм):
Наверните муфту и уплотни-
тельную линзу на трубу подачи
газа при помощи входящего
штуцера/муфты с внутренней
резьбой (в комплект не входит);
подключите подводку к трубе по-
дачи газа.
2. Для затягивания гаек используйте
гаечный ключ на
22 мм.
Не гните трубы подачи газа и не при-
кладывайте силу к элементам системы
подачи газа.
ВНИМАНИЕ! Не используйте пламя
для обнаружения утечек!
