Xoro HTL 2012 [12/40] Scart кабель
![Xoro HTL 2012 [12/40] Scart кабель](/views2/1049596/page12/bgc.png)
52
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Перед подключением внешних устройств к телевизору необходимо обесточить телевизор и внешнее
устройство, проверить целостность конструкции соединительных разъемов на телевизоре и на внешнем
устройстве, а также взаимное соответствие электрических параметров и формата сигналов
соединительных разъемов телевизора и внешнего устройства.
Настоятельно рекомендуем перед подключением к телевизору ознакомиться с руководством по
эксплуатации подключаемого устройства.
Недостаточно плотное подключение соединительного шнура к разъемам на телевизоре и внешнем
устройстве может привести к потере качества изображения и звука.

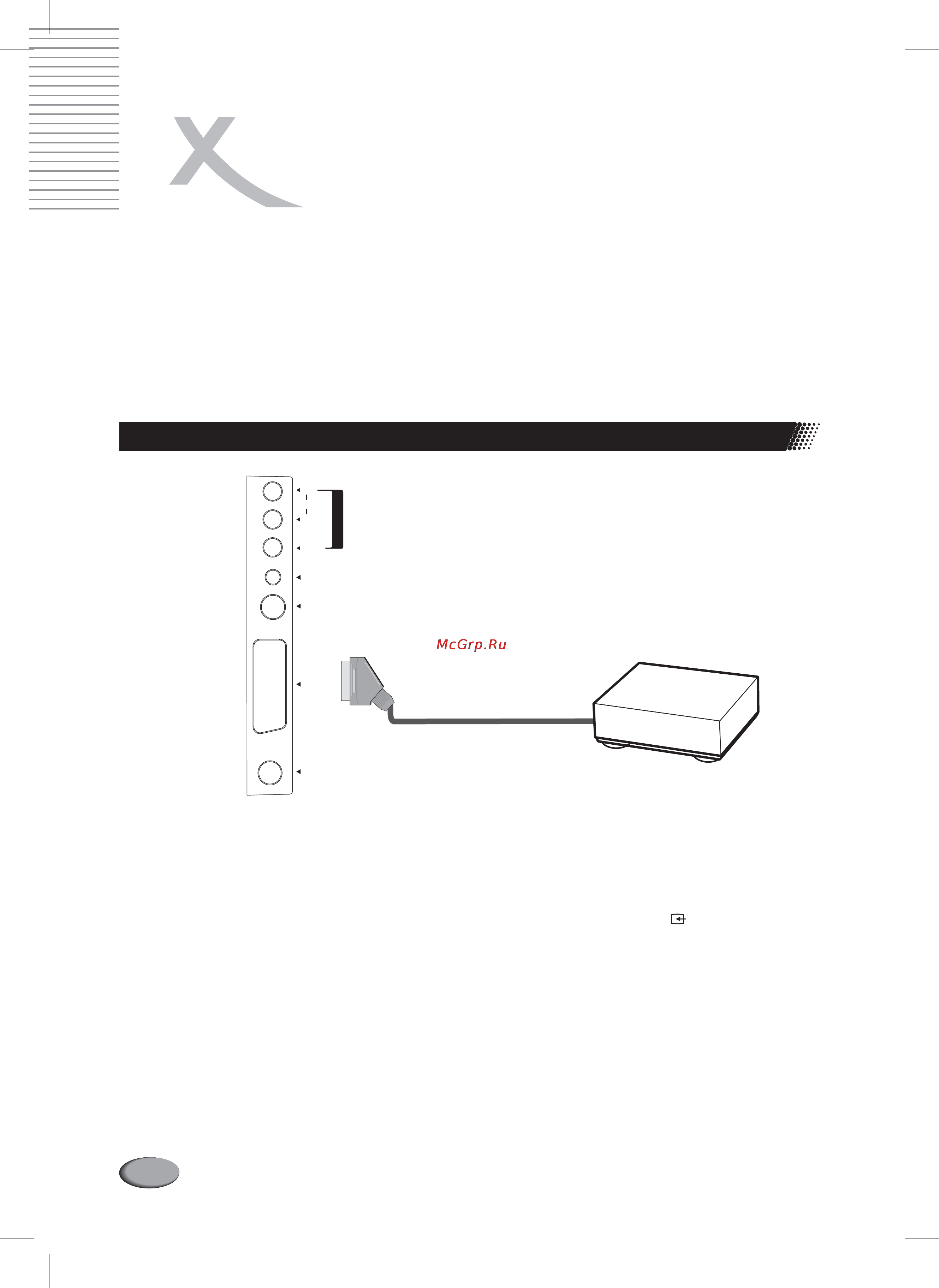

С помощью разъема SCART
Подключение
Воспроизведение
Соедините SCART кабелем разъем SCART на задней панели внешнего устройства и разъем SCART на телевизоре.
1. Включите телевизор.
2. Последовательно нажимайте кнопку на передней панели телевизора или кнопку на ПДУ телевизора до
тех пор, пока не будет выбран видео вход SCART.
3. Включите внешнее устройство, подключенное к разъему SCART телевизора, и начните воспроизведение.
SOURCE
Внешнее устройство
Коннектор
SCART кабеля
RF
-
SVIDEO
VIDEO
L/MONO
R
AUDIO
AVIN
EARPHONE
SCART
SCART кабель
