Xoro HTL 2012 [14/40] Подключение внешних устройств
![Xoro HTL 2012 [14/40] Подключение внешних устройств](/views2/1049596/page14/bge.png)
54
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
С помощью компонентного YPbPr видео входа
Подключение
Воспроизведение

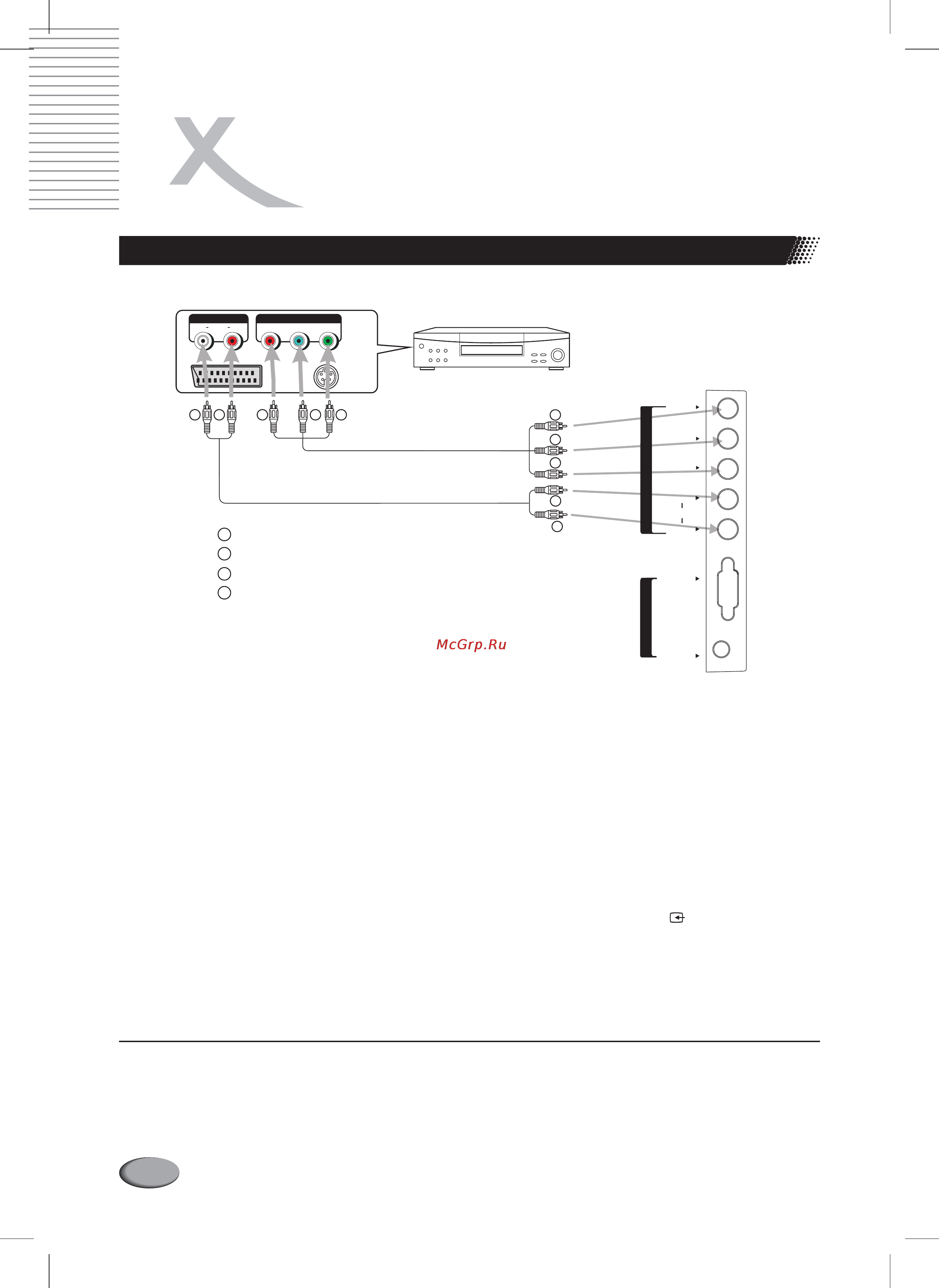

С помощью кабеля компонентного видео сигнала, представляющего собой комбинацию трех видео шнуров с
коннекторами красного, зеленого и синего цвета, соедините разъемы компонентного видео выхода внешнего
устройства (например, DVD проигрывателя) и компонентного видео входа телевизора. С помощью RCA аудио
кабеля, представляющего собой комбинацию двух шнуров с коннекторами белого и красного цвета, соедините аудио
разъемы внешнего устройства и телевизора.
1. Включите телевизор.
2. Последовательно нажимайте кнопку на передней панели телевизора или кнопку на ПДУ телевизора до
тех пор, пока не будет выбран видео вход YPbPr.
3. Включите внешнее устройство, подключенное к разъему компонентного видео входа телевизора, и начните
воспроизведение.
SOURCE
Примечания:
?
?
Компонентный видео выход на внешнем устройстве может маркироваться как Y/CbCr, Y/Pb/Pr, Y/B-Y/R-Y. Для
правильного соединения двух устройств с помощью кабеля компонентного видео сигнала, воспользуйтесь
правилом соответствия цветовой маркировки коннекторов кабеля компонентного видео сигнала, разъемов
компонентного видео выхода внешнего устройства и разъемов компонентного видео входа телевизора.
Обычно, компонентный видео сигнал обеспечивает лучшее качество изображения по сравнению с композитным и S-
VIDEO видео сигналами.
AUDIO COMPONENT
DVD проигрыватель
-
S VIDEO
Задняя панель DVD проигрывателя
LR
AUDIO
Pb
Pr
Y
W
R
G
B
Белый (аудио - левый канал)
Красный (аудио - правый канал, и Pr компонента видео сигнала)
Зеленый (Y компонента видео сигнала)
Синий (Pb компонента видео сигнала)
r
SCART
W
R
Аудио кабель
Видео кабель
R
G
B
R GB
W
R
AUDIO
D-SubIN
R
L
AUDIO
Y
YPbPr
P
b
P
r
