8



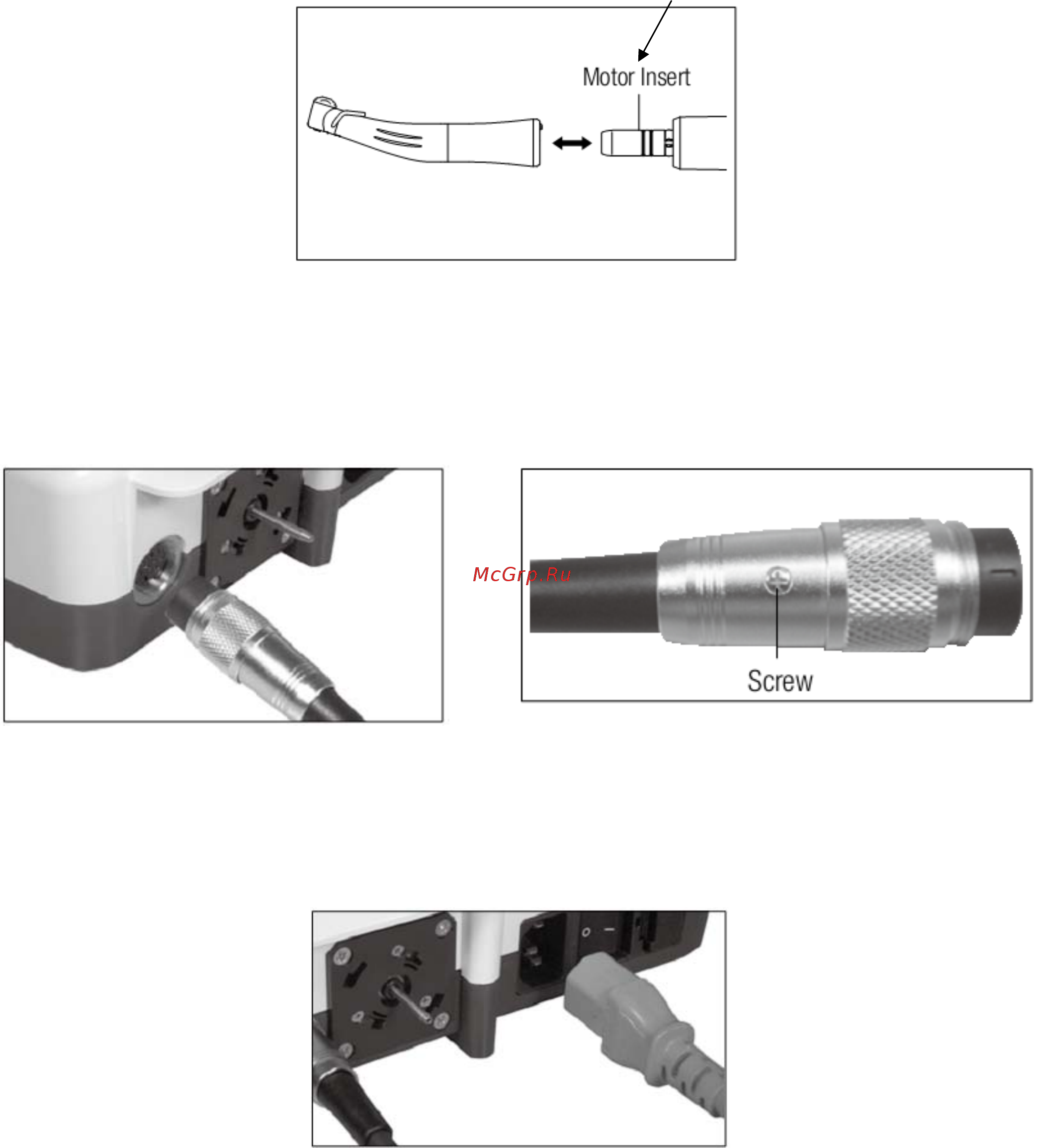

4-2 Подсоединение наконечника

• Устанавливайте наконечник на мотор до упора и, нажимая на него в направлении мотора,

поверните до характерного щелчка (Рис. 3).

• Чтобы отсоединить, возьмите мотор и наконечник, а затем потяните их в разные стороны.

Втулка мотора

Рис. 3

4.3 Подсоединение педали управления

При присоединении штекера педали в разъем на блоке управления следите за тем, чтобы болт на

штекере шнура педали был направлен вниз. Закрепите штекер, затянув фиксирующую гайку. См.

Рис. 4 и 5.

Болт

Рис. 4 Рис. 5

4.4 Подсоединение шнура питания

Выровняйте разъемы, а затем вставьте шнур питания в разъем шнура питания на задней панели

блока управления (Рис. 6).

Рис. 6
