9



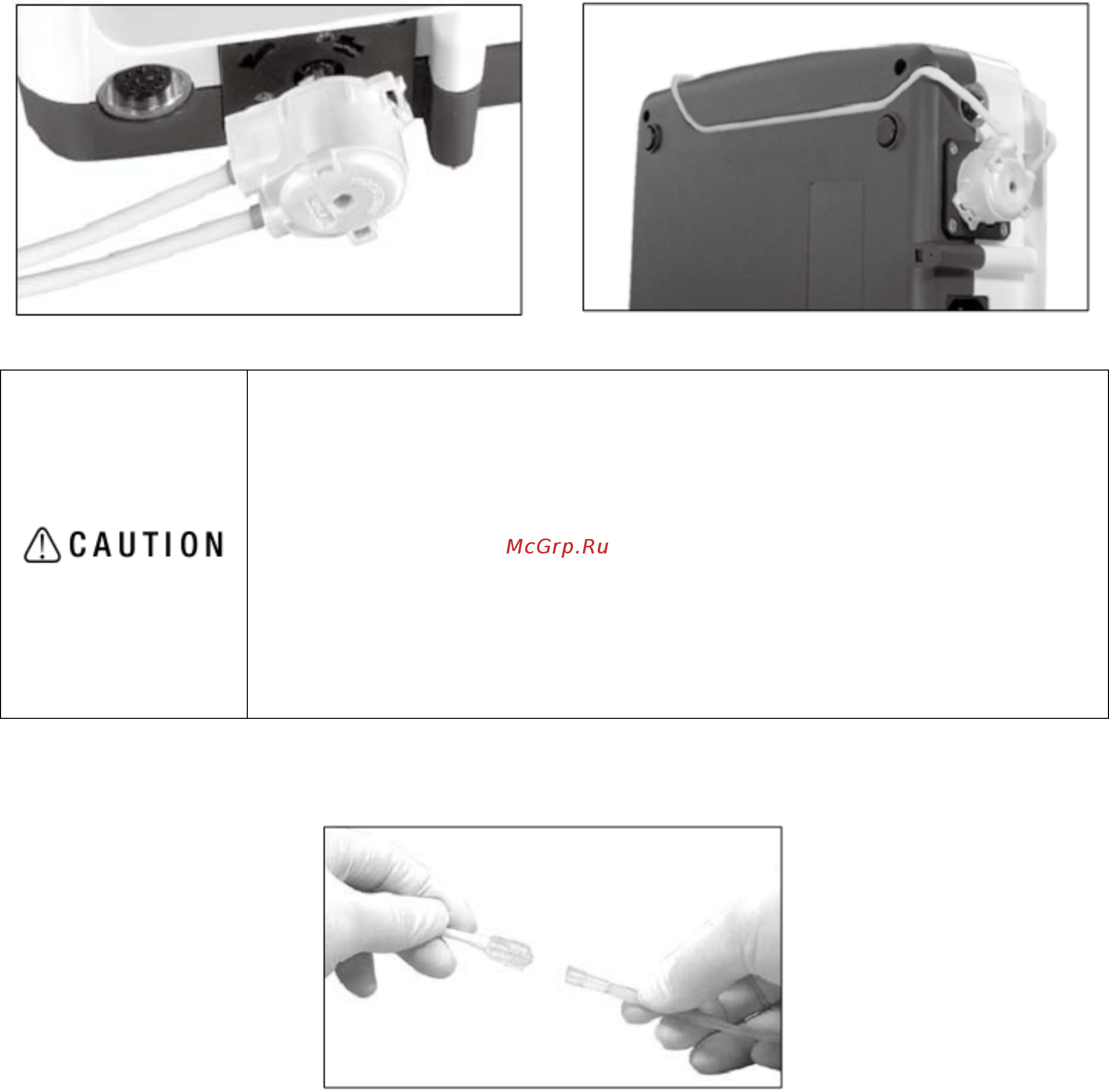

4-5 Подсоединение ирригационной помпы и ирригационного шланга

1) Соедините отверстие ирригационной помпы с ведущим валом блока управления (Рис. 7).

2) Установите упор ирригационной помпы в крепежное отверстие и затяните его по часовой

стрелке до упора.

3) Вставьте ирригационный шланг в паз, расположенный на обратной стороне блока управления,

с зазором между помпой и

пазом (Рис. 8).

• Чтобы отсоединить, поверните ирригационный насос против часовой стрелки до щелчка.

Рис. 7 Рис. 8

• Перед заменой ирригационного насоса протрите насос и ведущий

вал от выходящей воды. Мокрый ведущий вал и ролики могут быть

скользкими, что приведет к неправильной работе прибора.

• При установке ирригационной помпы протрите от грязи и

посторонних элементов вращательную ось блока управления при

помощи хлопчатобумажной ткани или ватного тампона, смоченных

спирте.

• Вставляйте новую ирригационную помпу в ведущий вал прямо

(медленно, не спеша), чтобы не повредить вращающиеся цилиндры в

помпе.

• Перед установкой ирригационного шланга к новой помпе запустите

новую ирригационную помпу примерно на 10 секунд при

максимальных настройках объема подачи воды.

4) Подсоедините разъем ирригационного шланга к месту ирригационной помпы,

подсоединенному к пазу другого разъема ирригационного шланга, и затяните его до упора.

Рис. 9

4-6 Установка емкости с охлаждающей жидкостью

Вставьте штатив для охлаждающей жидкости в держатель на блоке управления. Установите

емкость, как показано в Рис. 10.
