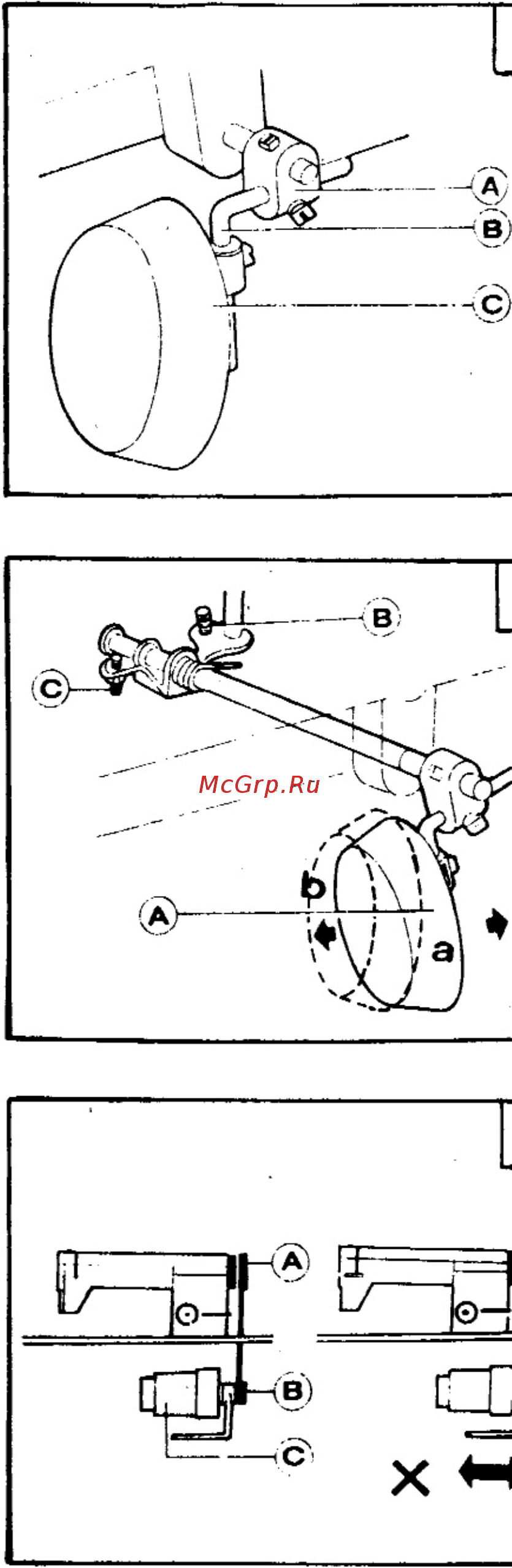

3 1 4 Установка коленчатого механизма управления подъемником прижимной лапки Рис 3 а Установка Последовательность соединительный узел А коленчатый рычаг В и подушку коленоподъёмника С как это показано на рис З б Регулировка рис 4 Проделайте следующее 1 Когда прижимная лапка находится в самом нижнем положении оставьте рычаг в положении обозначенном на рис значком Ь поверните регулировочный винт коленчатого механизма С так чтобы он коснулся емкости для масла и затяните гайку винта С 2 При работе коленчатым механизмом уровень подъема прижимной лапки устанавливается винтом В Опустите рычаг прижимной лапки поставьте колокольчик в положение обозначенное на рисунке значком а поднимите прижимную лапку на 13 мм добейтесь того чтобы регулировочный винт коснулся емкости для масла после чего затяните гайку винта В 3 1 5 Установка мотора рис 5 Поворачивая мотор С влево или вправо выровняйте паз для ремня балансировочного колеса машины А с пазом на шкиве приводного ремня мотора В Убедитесь что ремень не касается стола
