JPA-120DPT/240DPT/360DPT/480DPT Усилитель мощности

СРЕДСТВА УПРАВЛЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ

• Переключатель включения модуля FD-20 (ON - ВКЛЮЧЕНО, OFF - ВЫКЛЮЧЕНО). По умолчанию переключатель

установлен в положение ON.

10. РАЗЪЕМ +24 В

Используется для подключения внешнего реле или другого оборудования. Не превышайте максимальный ток 500 мА.

Проверьте, пожалуйста, полярность (+/-) при подключении к разъему.

11. ВХОД СИГНАЛА PRIORITY

Гнездо для подключения симметричного входного сигнала PRIORITY (для аварийных и дистанционных сообщений).

Входной уровень

составляет 0 дБ (0,775 В) 66 кОм симметричный.

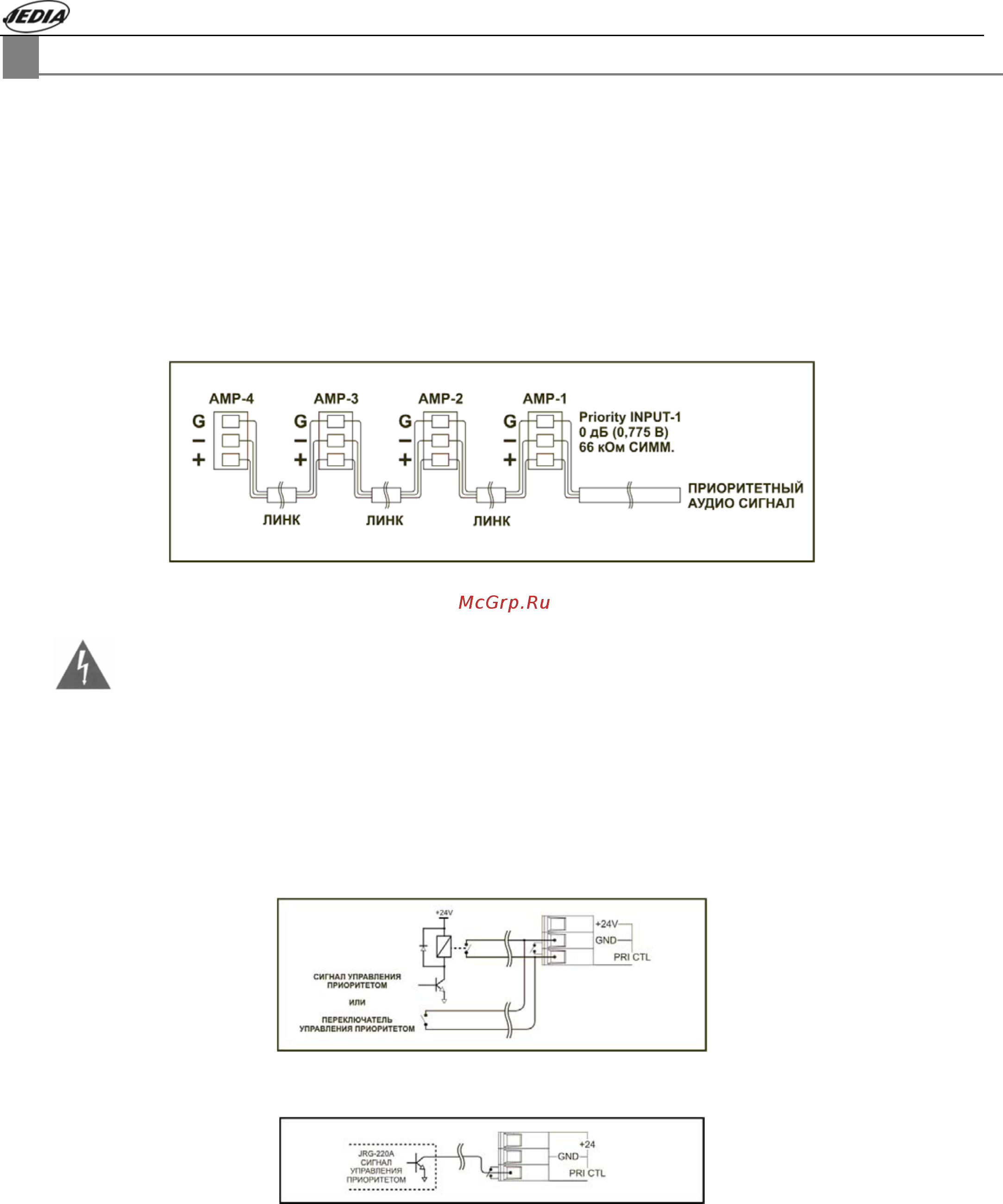

При последовательном подключении усилителей используйте приведенную ниже схему.

12. УРОВЕНЬ ГРОМКОСТИ СИГНАЛА PRIORITY

Это регулятор выходного уровня усилителя, который позволяет управлять уровнем громкости сигнала PRIORITY.

Важное замечание: При последовательном соединении усилителей установите регуляторы в одинаковое

положение на всех усилителях, что предотвратит возможность неравномерной нагрузки.

13. УРОВЕНЬ ПОДАВЛЕНИЯ СИГНАЛА PROGRAM

При передачи приоритетного сигнала обычная трансляция PROGRAM приглушается. Этот регулятор позволяет

установить уровень

подавления в диапазоне -8~-20 dB.

14. ВХОДНОЙ РАЗЪЕМ ДЛЯ УПРАВЛЕНИЯ СИГНАЛОМ PRIORITY

• ДЛЯ ВНЕШНЕГО ПЕРЕКЛЮЧАТЕЛЯ ИЛИ РЕЛЕ

При управлении приоритетом с помощью внешнего ключа или внешнего реле используйте этот разъем.

• ДЛЯ JRG-220A

Подключите к разъему AMP PRIORITY CONTROL OUT на панели JRG-220A.

15. КОНТАКТЫ РЕЛЕ PRIORITY

Реле изменяет свое состояние при включении приоритетного сигнала. Вы можете использовать 3-х проводное или 4-х

проводное подключение для аварийных сообщений.

16. КОНТАКТЫ РЕЛЕ К НЕИСПРАВНОСТЕЙ

• НЕИСПРАВНОСТЬ ВЕНТИЛЯТОРА (FAN FAULT)
