Macro-Tech MA-3600VZ Усилитель мощности

PIP. Смотрите раздел 5.3.4 для получения дополнительной информации.

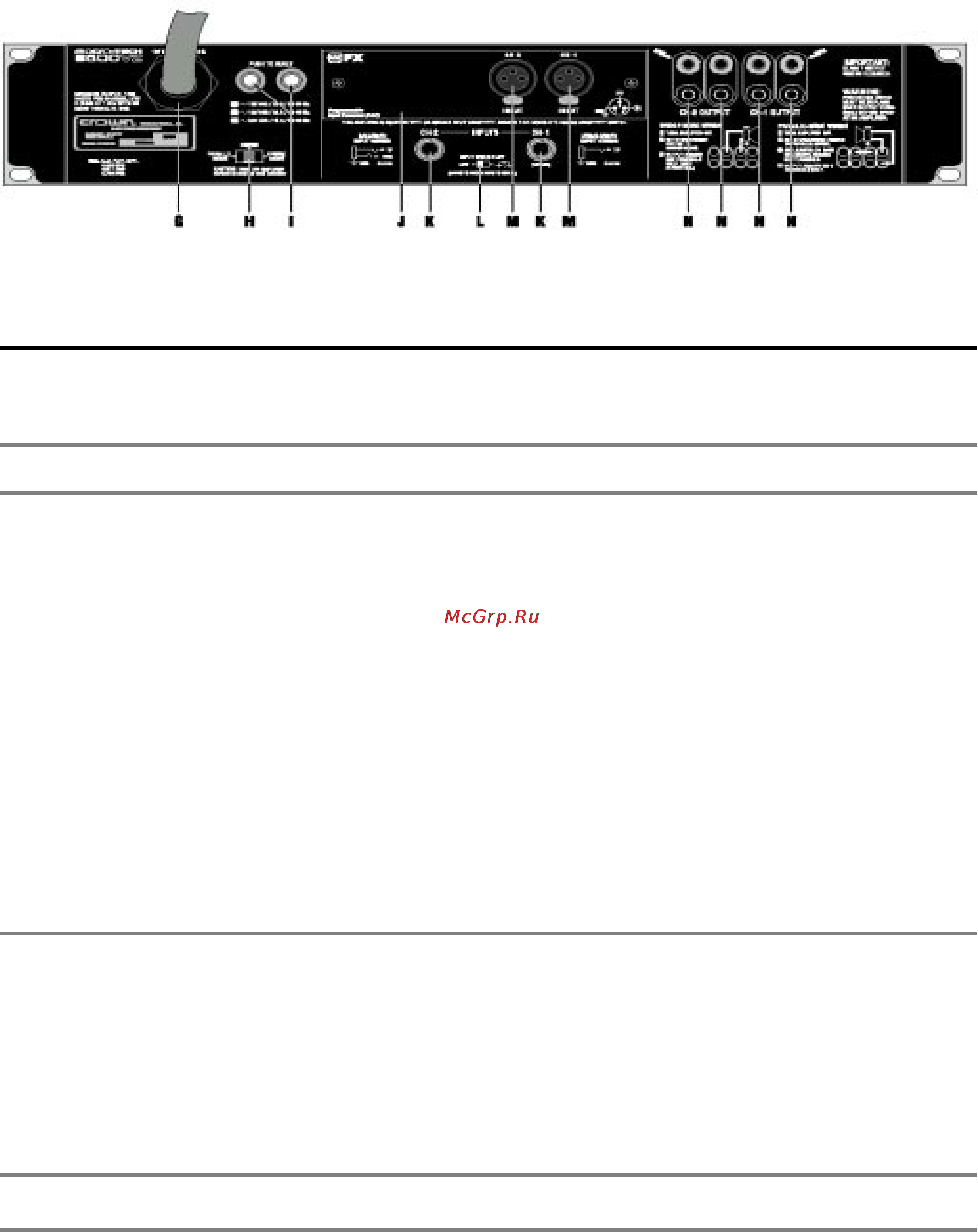

Рисунок 4.2 регуляторы и подключения задней панели.

5. Дополнительные функции и Опции

Примечание: для получения подробной информации о функциях этого усилителя, обращайтесь на сайт

www.crownaudio.com.

5.1 Система защиты

Ваш Усилитель Crown обеспечивает исчерпывающие возможности защиты и диагностики, включая ODEP и IOC.

5.1.1. Защита выходного устройства (ODEP)

Crown создал ODEP для решения двух основных проблем в конструкции усилителя. Для предупреждения выключения

усилителя во время требуемых операций и для увеличения эффективности схемы выхода.

Для того, чтобы сделать это, Crown принял строгую программу для измерения области безопасной работы (SOA)

каждого выходного транзистора перед его установкой в усилитель. Crown также разработал интеллектуальную схему

для моделирования мгновенных рабочих условий этих выходных транзисторов. Его наименование дает понятие о том,

что он делает: защита выходного устройства или ODEP. Он не только моделирует работу выходных транзисторов, но

также сравнивает их работу с известными SOA. Если ODEP видит,что на выходное устройство подается больше

мощности чем они могут принять при существующих условиях, ODEP немедленно ограничивает уровень передачи до

тех пор, пока она упадет до пределов SOA. Ограничение пропорционально и удерживается до абсолютного минимума

- это все что требуется для предупреждения возможности повреждения выходного транзистора.

Этот уровень защиты позволяет Crown увеличивать использование выходного транзистора при значительном увели-

чении надежности усилителя.

И наконец, эта информация платы просматривается двумя способами. Вначале, индикаторы передней панели ODEP

показывают правильность работы усилителя или ограничение ODEP уровня передачи.

Во-вторых, данные ODEP подаются на разъем PIP, расположенный сзади усилителя таким образом, что для

регулировки усилителем могут быть использованы дополнительные модули PIP, такие как IQ-PIP-USP2

(IQ-PIP-USP2 может быть использован с Macro-tech 3600VZ с адаптером USP2). С помощью ODEP вы получите

максимальную мощность при максимальной защите.

5.1.2. IOC (Компаратор входа выхода)

Схема IOC сравнивает выходной сигнал усилителя с входным сигналом. При наличии любой разницы, отличной от

коэффициента усиления, которая может рассматриваться как искажение, загорается индикатор. Индикатор включает

всякий раз при наличии искажения от0.05% и больше. Условия IOC могут быть также считаны модулем IQ PIP,

инсталлированным в PIP - совместимых усилителя.

IOC предназначен для информирования о любой форме искажения. IOC не только проверяет форму волны для

искажения, но также сообщает перегрузку входа и даже выполняет защитное действие по приглушению усилителя. С

помощью этих функций IOC просматривает весь усилитель в целом. При выключенном индикаторе IOC, усилитель

работает правильно и без искажений. IOC обеспечивает оперативную проверхку характеристики.

5.2. Схемное решение

5.2.1 Grounded Bridge (Заземленный мост)

Заземленный мост - это название уникальной топологии четырех квадратного усилителя Crown. Топология Заземлен-

ного Моста берет полностью преимущество источников питания дающих двойную амплитуду напряжений на нагрузку,

которая является вдвое большей напряжения показываемого выходными устройствам и вдвое больше напряжения,

генерируемого источниками питания.

Выпрямитель моста источника питания не заземлен, и вторичный трансформатор не имеет отводку в средней точке.

Это позволяет источнику питания подавать +VCC и -VCC от одинакового выпрямителя моста и фильтра как общую
