Macro-Tech MA-3600VZ Усилитель мощности

компрессоры входа, мультирежимные лимитеры выхода, сообщение об ошибках и мониторинг нагрузки.

5.3.3 Переключатель чувствительности входа.

Переключатель чувствительности расположенный внутри задней части усилителя (рисунок 5.1). Заводская установка

сделана на 0.775 вольт для расчетного выхода на 8 Ом. Он может быть также переключен на чувствительность 1.4

вольта или на фиксированный коэффициент усиления напряжения 26дБ (4.8 вольта для расчетного выхода).

Как изменить чувствительность входа.

1. Выключите усилитель и отключите кабель питания от сети.

2. Удалите модуль PIP (два винта).

3. Найдите отверстие доступа к переключателю чувствительности, внутри шасси, открытому как показано на рисунке

5.1. Он расположен как раз над входами телефонного разъема.

4. Установите переключатель в нужную позицию помеченную на этикетке отверстия доступа. Позиция вперед к пере-

дней панели устанавливает чувствительность на 1.4 вольта для расчетного выхода, средняя позиция устанавливает

коэффициент усиления напряжения на 26дБ, и позиция в сторону задней панели устанавливает чувствительность

на 0.775 вольт для расчетного выхода.

5. Установите модуль PIP на место и подключите питание.

5.3.4. Переключатель заземления входа

Переключатель заземления входа расположен на задней панели (рисунок 5.1) и может обеспечить изоляцию между

землей входного сигнала и землей переменного тока. Он оказывает воздействие только на входы телефонного разъе-

ма и не оказывает воздействия на разъемы входа на модуле PIP. Смещение переключателя налево изолирует или

«поднимает» землю путем размещения импеданса между экраном каждого телефонного разъема и землей схемы.

При подключении к усилителю модуля PIP, только линии неинвертированного и инвертированного сигнала подключают-

ся параллельно с соответствующими линиями разъема телефонного входа. Земли сигнала не параллельны. Наприм-

ре, контакты 2 и 3 разъема XLR подключены параллельно с наконечником и кольцоа соответствующего телефонного

разъема. ОДнако контакт 1 разъема XLR не подключен параллельно с экраном телефонного разъема

Отверстие доступа к внутреннему переключателю чувствительности.

(1) Заметьте, что IQ-PIP0LITE не может принимать или передавать CobraNet аудио

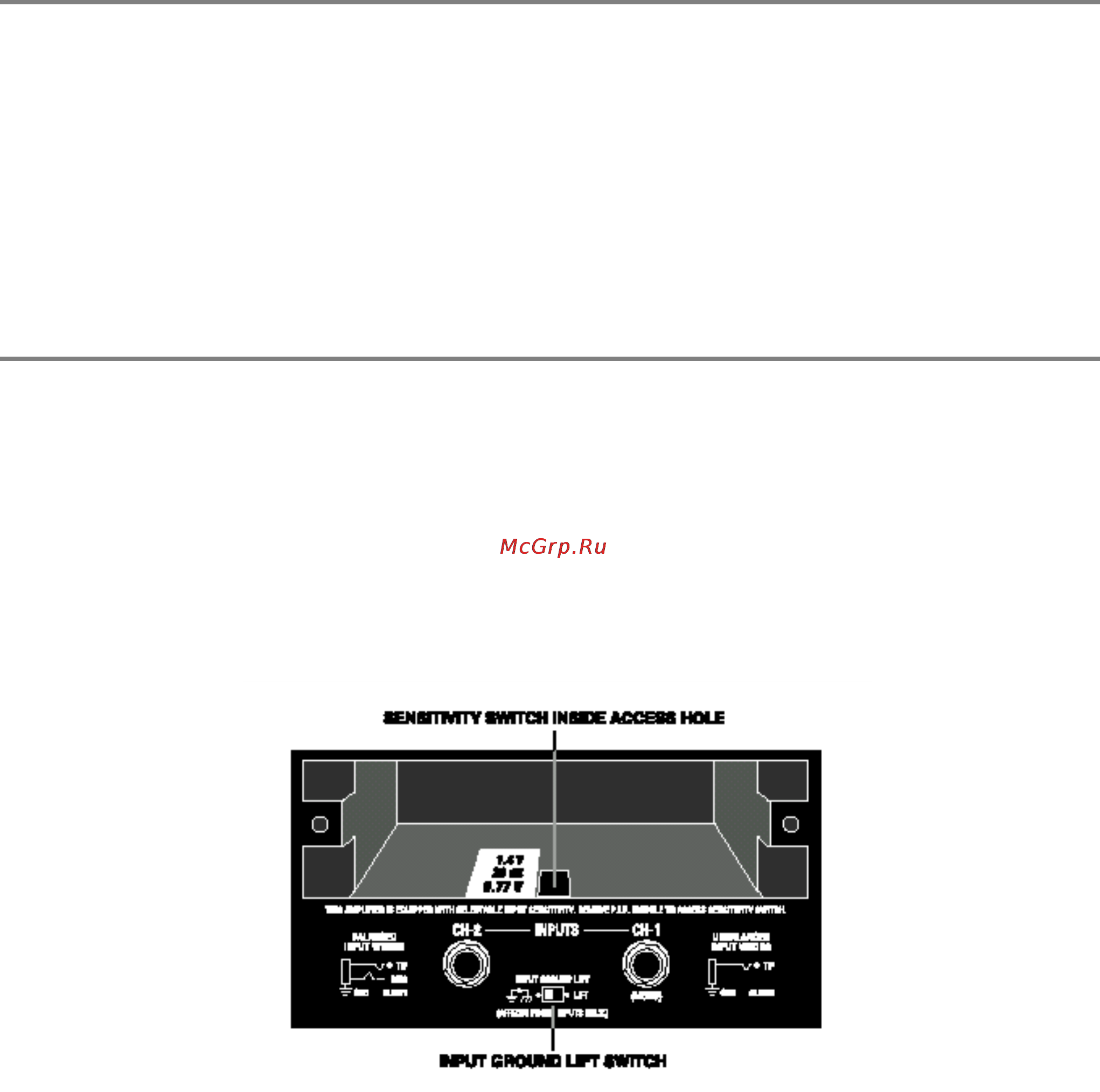

Рисунок 5.1 переключатели заземления и чувствительности входа.
