ELCO VECTRON G 2 VG2.140 KN d3/4" - Rp3/4" [25/35] Монтаж горелки
05/2011 - Art. Nr. 4200 1037 0200A8
Охлаждение смотрового стекла
Корпус горелки может быть оснащен
присоединительным отверстием R1/
8" для присоединения трубопровода,
предназначенного для охлаждения
смотрового стекла котла.
• Для этого просверлите бобышку 6 и
нарежьте в отверстии резьбу 1/8".
В качестве резьбовой муфты и
присоединительного шланга
используйте принадлежности Арт.
№ 12 056 459.
Для котлов с глухой камерой сгорания
при выборе минимальной глубины
A
сопла горелки необходимо
руководствоваться указаниями
производителя котла.

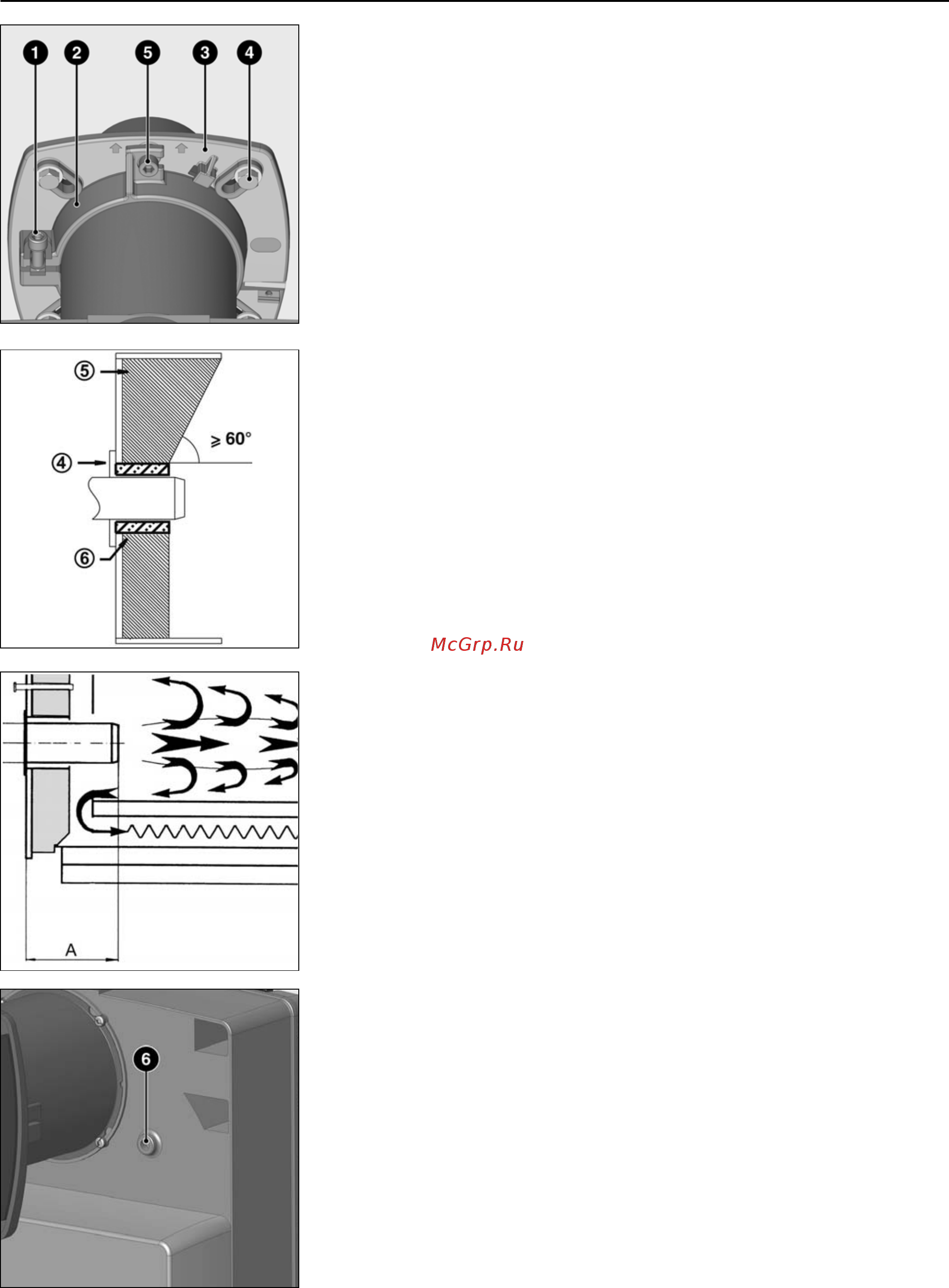

Монтаж горелки
Фланец горелки 3 имеет
продолговатые отверстия и может
использоваться для установки на
отверстии диаметром от 150 до
184 мм. Эти размеры соответствуют
стандарту EN 226.
Путем перемещения держателя
трубы 2 на сопле форсунки можно
приспособить глубину ввода узла
горения к геометрическим
параметрам топочной камеры.
Глубина
ввода остается неизменной
при установке или при снятии
горелки. Посредством держателя
трубы 2 горелка крепится к
соединительному фланцу и, таким
образом, - к котлу. Поэтому топочная
камера оказывается герметично
закрытой.
Установка:
• Закрепите соединительный фланец
3 на котле болтами 4.
• Установите держатель трубы 2 на
сопло горелки и закрепите его
болтом
1. Затяните болт 1
моментом не более 6 Н·м.
• Слегка поверните горелку, вставьте
ее во фланец и закрепите болтом 5.
Снятие:
• Ослабьте затяжку болта 5.
• Повернув горелку, извлеките ее из
байонетного затвора, а затем из
фланца.
Монтаж
Монтаж горелки
Глубина установки сопла горелки и
огнеупорное уплотнение
Для котлов без охлаждения передней
стенки и при отсутствии других указаний
со стороны производителя котла,
необходимо выполнить огнеупорную
вставку или теплоизоляцию 5, как
показано на рисунке слева. Огнеупорная
вставка не должна заходить за передний
край сопла горелки, а угол ее конического
скоса не должен
превышать 60°.
Воздушный промежуток 6 должен быть
заполнен эластичным и
невоспламеняемым теплоизоляционным
материалом.
При установке горелки в обратном
(перевернутом) положении
необходимо также обратить
индикацию.
Для этого, когда горелка находится
под напряжением, удерживайте
нажатыми кнопки BP1 и BP2 до
изменения положения.
Эта операция возможна только
когда горелка остановлена!
Система отвода продуктов горения
Для
предотвращения неприятного шума
не рекомендуется применять для
соединения котла с дымоходом
соединительные детали с проходным
каналом, изогнутым под прямым углом.
