ELCO VECTRON G 4 Duo VG4.460 D KN d1"1/2 - Rp2" [11/49] 2011 art nr 4200 1032 6500a 12
04/2011 - Art. Nr. 4200 1032 6500A12

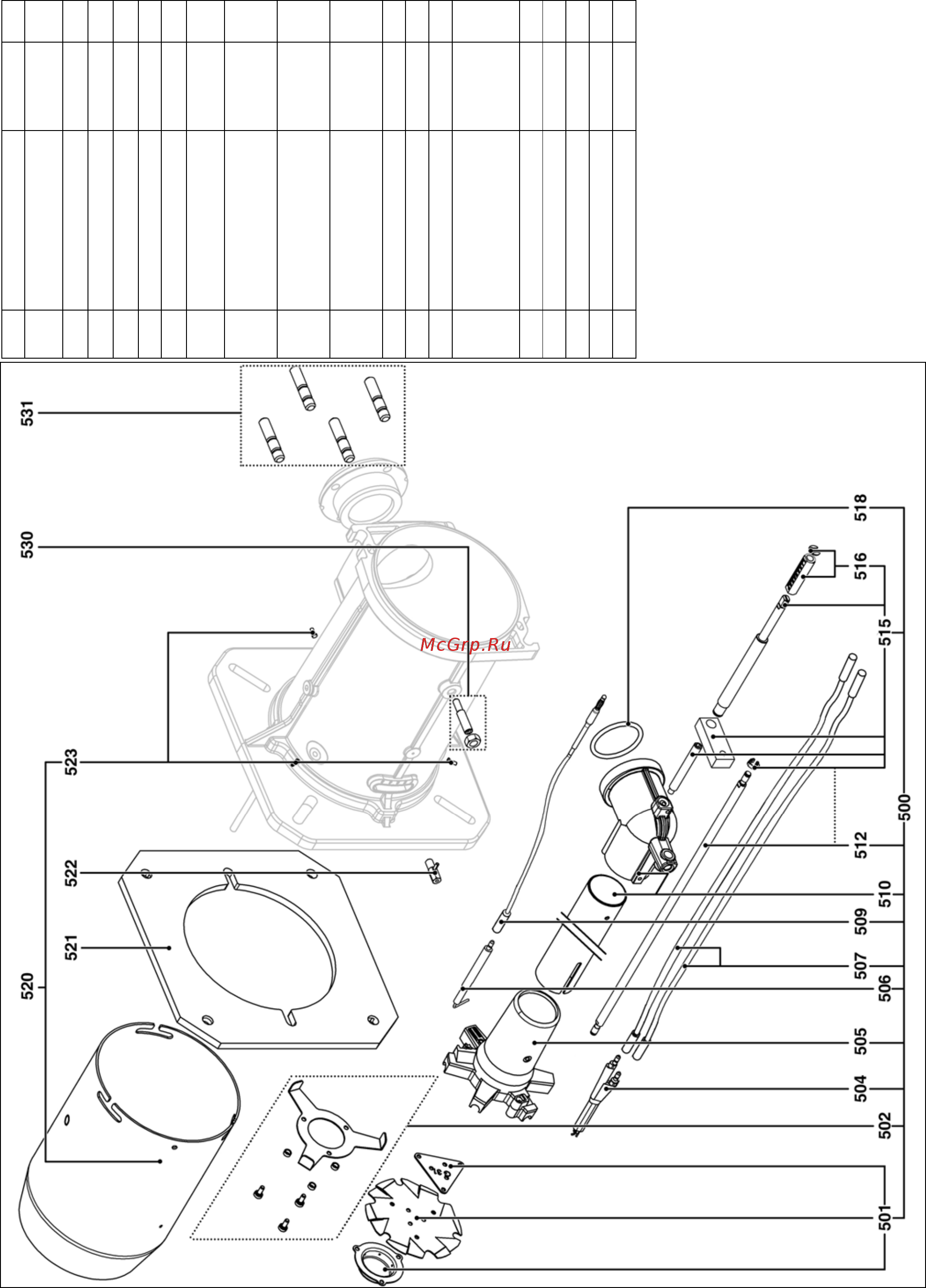

Pos. Art. Nr.
500 VG4.460 KN
VG4.460 KL
65 300 815*
65 300 816*
501 VG4.460 13 006 684
502 VG4.460/610 65 300 835
504 VG4.460 65 300 738
505 VG4.460 13 007 798
506 VG4.460 13 010 529
507 VG4.460
Lg 850 KN/KL 13 020 808
509 VG4.460
KN
KL
13 015 121
13 020 809
510 VG4.460
KN
KL
65 300 817
65 300 818
512 VG4.460
KN
KL
65 300 819
65 300 820
515 VG4.460 65 300 821
516 VG4.460 65 300 554
518 VG4.460 13 022 908
520 VG4.460
Ø150/125/100
x 277 KN
x 417 KL
65 300 822
65 300 823
521 VG4.460 13 007 803
522 VG4.460 13 007 802
523 VG4.460 13 007 804
530 VG4.460 65 300 557
531 VG4.460 13 016 814
