Работа
Блок управления и безопасности TCG 5xx

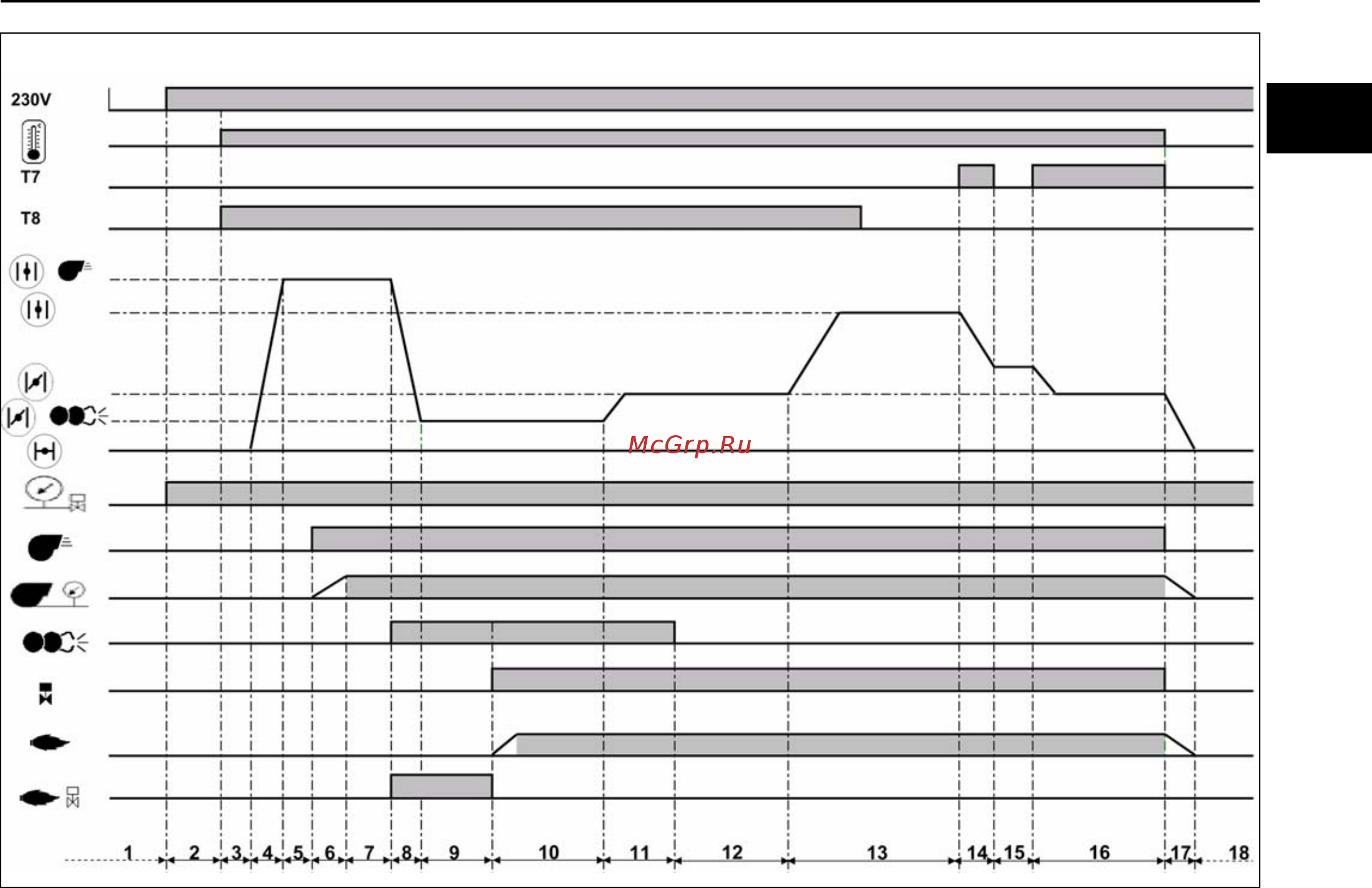

Фазы рабочего цикла:
1: Отсутствие напряжения
2: Подача напряжения, отсутствие
запроса на нагрев
3: Запрос на подогрев
4: Открытие воздушной заслонки, ее
переход в положение
предварительной вентиляции
5: Проверка состояния покоя реле
давления воздуха
6: Предварительная вентиляция:
подача напряжения на
электродвигатель, проверка
давления воздуха
7: Предварительная продувка
8: Закрытие воздушной заслонки до
положения розжига
9: Подача напряжения на устройство
розжига, отслеживание
паразитного пламени
10:Открытие электромагнитного
клапана, формирование пламени,
время безопасности не более 3 с.
11:Время стабилизации пламени и
послерозжиговое время
12:Ожидание разрешения на
регулирование
13:Открытие воздушной заслонки до
положения, соответствующего
максимальной мощности
14:Закрытие воздушной заслонки до
положения минимального уровня
регулирования
15:Работа на мощности,
соответствующей промежуточному
уровню регулирования
16:Работа на мощности,
соответствующей минимальному
уровню регулирования
17:Остановка регулирования,
закрытие воздушной заслонки
18:Ожидание нового запроса на
выработку тепла
