Работа

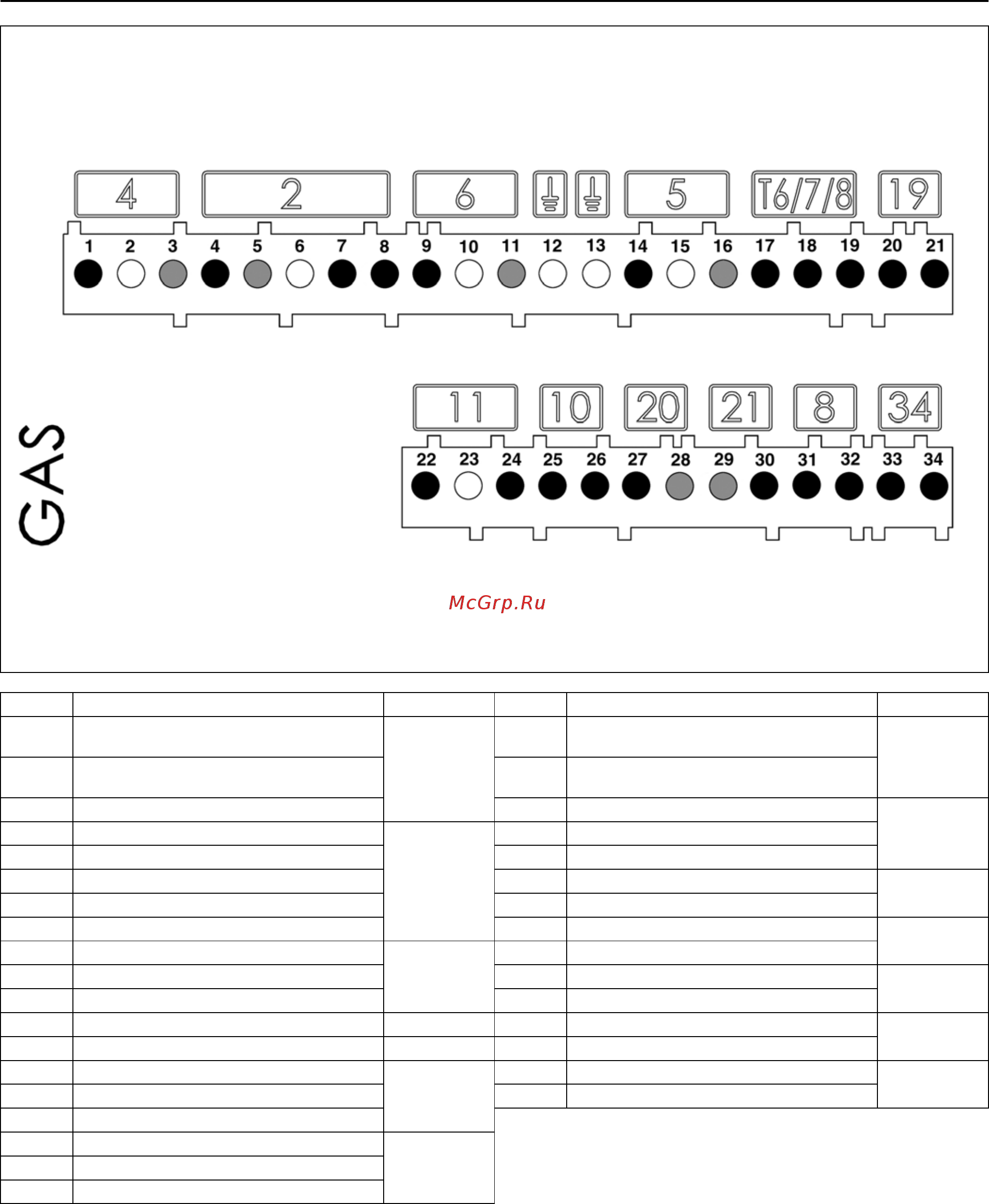

Схема назначения контактов
Подключения 230 вольт
Земля
Контроль
пламени
Индикация
неисправности
Реле давления
воздуха
Устройство
розжига
Двигатель горелки
Разъем
Вывод
Вывод
Разъем
Дистанционная
разблокировка
Электропитание L1
Электроклапан
Термостат
системы
регулирования
Запрос на
подогрев
Земля
Реле
давления газа
Вывод Назначение Разъем Вывод Назначение Разъем
1 Фаза электродвигателя горелки
4
20 Фаза термостата минимальной
мощности (T1)
19
2 Земля 21 Сигнал запроса на выработку тепла
(опция Т2)
3 Нейтраль 22 Сигнал контроля пламени
11
4 Фаза электромагнитного клапана
2
23 Земля
5 Нейтраль 24 Фаза
6 Земля 25 Сигнал реле давления воздуха
10
7 Фаза электромагнитного клапана 26 Фаза
8 Фаза 27 Фаза
20
9 Фаза L1
6
28 Сигнал дистанционной разблокировки
10 Земля 29 Нейтраль
21
11 Нейтраль 30 Фаза сигнала неисправности
12 Земля 31 Фаза
8
13 Земля 32 Фаза
14 Фаза устройства розжига
5
33 Не используется
34
15 Земля 34 Не используется
16 Нейтраль
17 Фаза термостата системы регулирования
T6/7/8
18 Сигнал T7
19 Сигнал T8
