ELCO VECTRON G 4 Duo Plus VG4.460 DP KL d1"1/4 - Rp1"1/4 [42/48] Обслуживание
02/2011 - Art. Nr. 4200 1032 7400A
23
ru
Обслуживание
Техническое обслуживание
Перечень работ, рекомендуемых к
проведению в рамках годового
технического обслуживания горелки:
- Испытание горелки, измерения на
входе в котел
- Очистка узлов горения, замена, при
необходимости, неисправных деталей
- очистка турбины и вентилятора
- Очистка газового фильтра; при
необходимости, его замена
- Визуальный контроль состояния
электрооборудования горелки; при
необходимости, устранение
неисправностей
- Проверка цикла запуска горелки
- Проверка герметичности
- Проверка работы устройств
безопасности горелки (реле давления
воздуха/газа)
- Проверка работы детектора пламени и
блока управления и безопасности
- запуск горелки
- Проверка расхода газа
- Коррекция, при необходимости,
регулировочных значений
- Составление протокола измерений
Общие проверки
- проверка работы кнопки аварийной
остановки
- визуальный контроль
топливопроводов в котельной

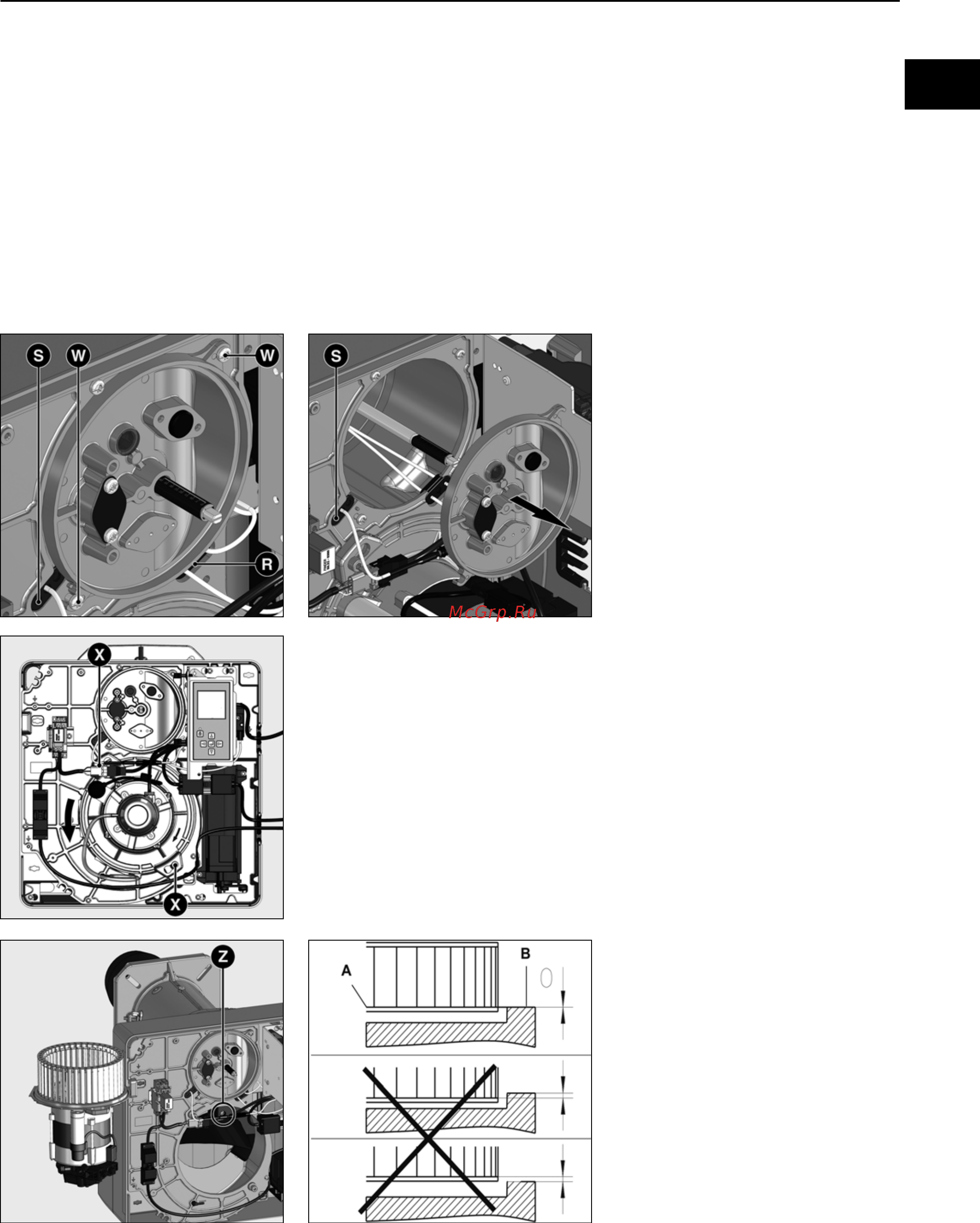

Проверка узлов горения
• Снимите кожух горелки.
• Ослабьте два винта W крышки.
• Выньте устройства горения
• Проверьте запальные электроды и
провода; замените в случае
необходимости
• Очистите дефлектор.
• После обратной установки
проверьте регулировки.
Снятие панели
• Для этого отверните, не снимая, 2
винта
X
крепления панели
электродвигателя.
• Поверните пластину (байонетная
система), осторожно извлеките ее и
подвесьте в положении для
технического обслуживания (см.
рисунок).
• Очистите корпус, улитку и
рециркулятор и убедитесь, что они
не повреждены.
• При необходимости, на время
очистки снимите рециркулятор
воздуха; для этого снимите винт Z и
освободите защелки.
• Очистите турбину вентилятора и
проверьте отсутствие ее
по
вреждений.
Установка рабочего колеса
вентилятора
При замене электродвигателя или
рабочего колеса, сверяйтесь с
приведенной напротив схемой
установки. Внутренняя сторона A
фланца рабочего колеса должна
быть на одном уровне с панелью B.
Вставьте линейку между лопатками
рабочего колеса и приведите
элементы A и B к одному уровню.
Затяните заостренный винт на
рабоче
м колесе.
Работы по техническому обслуживанию
котла и горелки должны производиться
только квалифицированным
специально обученным техником по
тепловому оборудованию. Для
обеспечения регулярного выполнения
работ по обслуживанию рекомендуется
заключить договор на проведение
технического обслуживания. В
зависимости от типа установки могут
быть необходимы более короткие
интервалы технического обслуживания.
• Перед выполнением любых работ по
техническому обслуживанию и очи
стке,
отключите все источники
электропитания (7-полюсный разъем
+ отдельное электропитание
электродвигателя).
• Используйте только оригинальные
запасные части.
