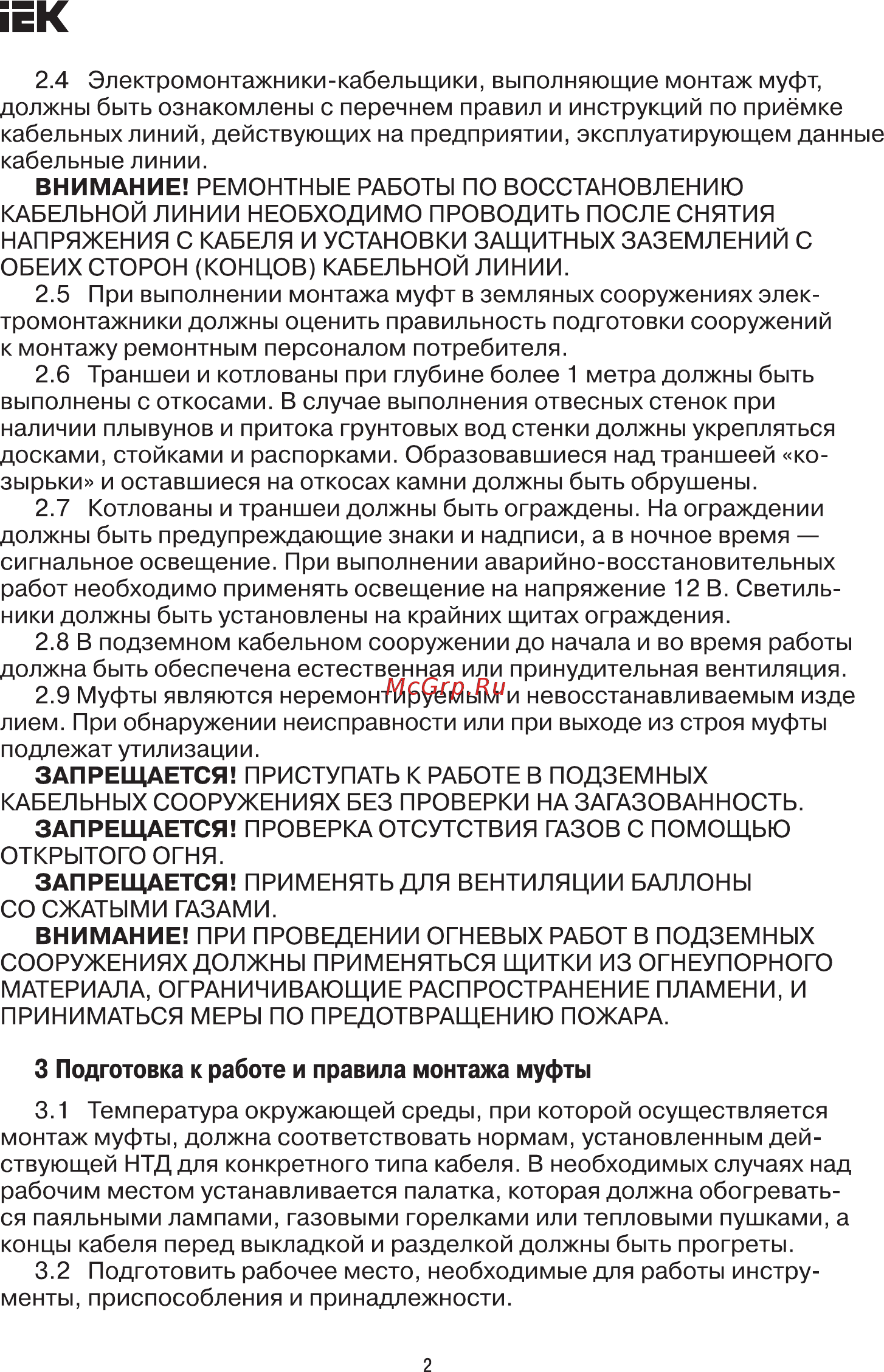

ЕК 2 4 Электромонтажники кабельщики выполняющие монтаж муфт должны быть ознакомлены с перечнем правил и инструкций по приёмке кабельных линий действующих на предприятии эксплуатирующем данные кабельные линии ВНИМАНИЕ РЕМОНТНЫЕ РАБОТЫ ПО ВОССТАНОВЛЕНИЮ КАБЕЛЬНОЙ ЛИНИИ НЕОБХОДИМО ПРОВОДИТЬ ПОСЛЕ СНЯТИЯ НАПРЯЖЕНИЯ С КАБЕЛЯ И УСТАНОВКИ ЗАЩИТНЫХ ЗАЗЕМЛЕНИЙ С ОБЕИХ СТОРОН КОНЦОВ КАБЕЛЬНОЙ ЛИНИИ 2 5 При выполнении монтажа муфт в земляных сооружениях элек тромонтажники должны оценить правильность подготовки сооружений к монтажу ремонтным персоналом потребителя 2 6 Траншеи и котлованы при глубине более 1 метра должны быть выполнены с откосами В случае выполнения отвесных стенок при наличии плывунов и притока грунтовых вод стенки должны укрепляться досками стойками и распорками Образовавшиеся над траншеей ко зырьки и оставшиеся на откосах камни должны быть обрушены 2 7 Котлованы и траншеи должны быть ограждены На ограждении должны быть предупреждающие знаки и надписи а в ночное время сигнальное освещение При выполнении аварийно восстановительных работ необходимо применять освещение на напряжение 12 В Светиль ники должны быть установлены на крайних щитах ограждения 2 8 В подземном кабельном сооружении до начала и во время работы должна быть обеспечена естественная или принудительная вентиляция 2 9 Муфты являются неремонтируемым и невосстанавливаемым изде лием При обнаружении неисправности или при выходе из строя муфты подлежат утилизации ЗАПРЕЩАЕТСЯ ПРИСТУПАТЬ К РАБОТЕ В ПОДЗЕМНЫХ КАБЕЛЬНЫХ СООРУЖЕНИЯХ БЕЗ ПРОВЕРКИ НА ЗАГАЗОВАННОСТЬ ЗАПРЕЩАЕТСЯ ПРОВЕРКА ОТСУТСТВИЯ ГАЗОВ С ПОМОЩЬЮ ОТКРЫТОГО ОГНЯ ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ДЛЯ ВЕНТИЛЯЦИИ БАЛЛОНЫ СО СЖАТЫМИ ГАЗАМИ ВНИМАНИЕ ПРИ ПРОВЕДЕНИИ ОГНЕВЫХ РАБОТ В ПОДЗЕМНЫХ СООРУЖЕНИЯХ ДОЛЖНЫ ПРИМЕНЯТЬСЯ ЩИТКИ ИЗ ОГНЕУПОРНОГО МАТЕРИАЛА ОГРАНИЧИВАЮЩИЕ РАСПРОСТРАНЕНИЕ ПЛАМЕНИ И ПРИНИМАТЬСЯ МЕРЫ ПО ПРЕДОТВРАЩЕНИЮ ПОЖАРА 3 Подготовка к работе и правила монтажа муфты 3 1 Температура окружающей среды при которой осуществляется монтаж муфты должна соответствовать нормам установленным дей ствующей НТД для конкретного типа кабеля В необходимых случаях над рабочим местом устанавливается палатка которая должна обогревать ся паяльными лампами газовыми горелками или тепловыми пушками а концы кабеля перед выкладкой и разделкой должны быть прогреты 3 2 Подготовить рабочее место необходимые для работы инстру менты приспособления и принадлежности 2
