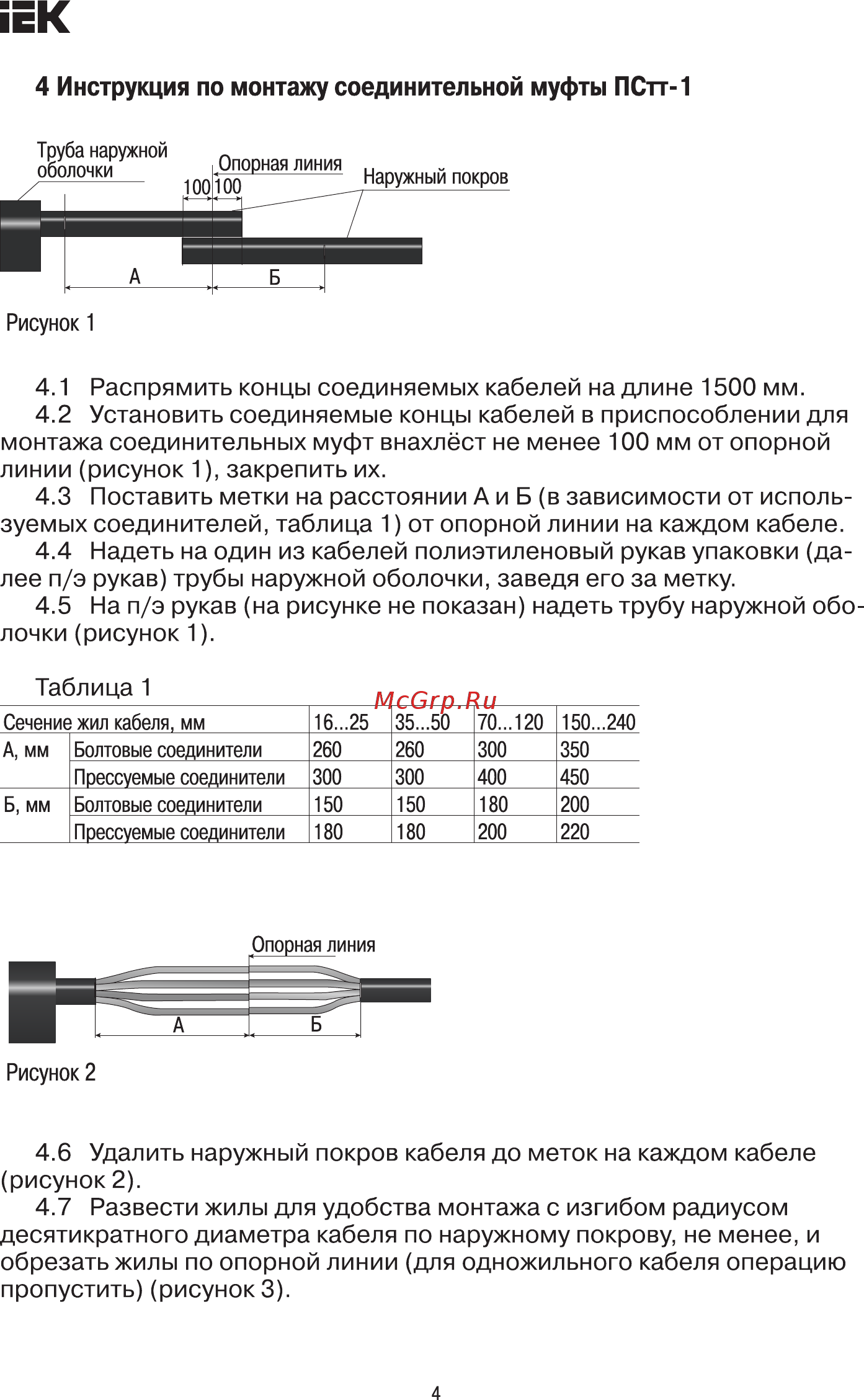

ЕК 4 Инструкция по монтажу соединительной муфты ПСтт 1 4 1 Распрямить концы соединяемых кабелей надлине 1500 мм 4 2 Установить соединяемые концы кабелей в приспособлении для монтажа соединительных муфт внахлёст не менее 100 мм от опорной линии рисунок 1 закрепить их 4 3 Поставить метки на расстоянии А и Б в зависимости от исполь зуемых соединителей таблица 1 от опорной линии на каждом кабеле 4 4 Надеть на один из кабелей полиэтиленовый рукав упаковки да лее п э рукав трубы наружной оболочки заведя его за метку 4 5 На п э рукав на рисунке не показан надеть трубу наружной обо лочки рисунок 1 Таблица 1 Сечение жил кабеля мм 16 25 35 50 70 120 150 240 А мм Болтовые соединители 260 260 300 350 Прессуемые соединители 300 300 400 450 Болтовые соединители 150 150 180 200 Прессуемые соединители 180 180 200 220 Б мм Рисунок 2 4 6 Удалить наружный покров кабеля до меток на каждом кабеле рисунок 2 4 7 Развести жилы для удобства монтажа с изгибом радиусом десятикратного диаметра кабеля по наружному покрову не менее и обрезать жилы по опорной линии для одножильного кабеля операцию пропустить рисунок 3 4
