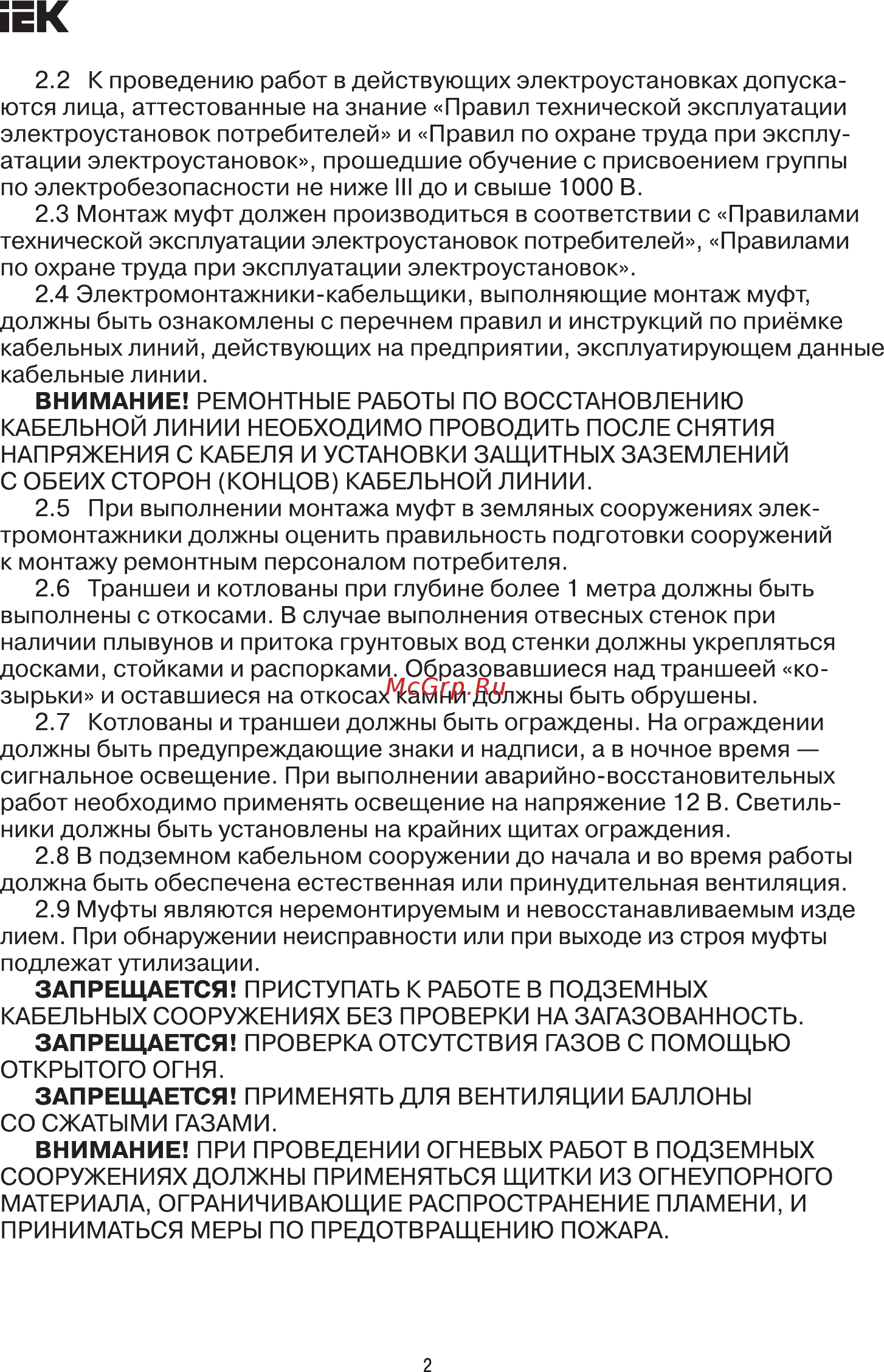

iEK 2 2 К проведению работ в действующих электроустановках допуска ются лица аттестованные на знание Правил технической эксплуатации электроустановок потребителей и Правил по охране труда при эксплу атации электроустановок прошедшие обучение с присвоением группы по электробезопасности не ниже III до и свыше 1000 В 2 3 Монтаж муфт должен производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей Правилами по охране труда при эксплуатации электроустановок 2 4 Электромонтажники кабельщики выполняющие монтаж муфт должны быть ознакомлены с перечнем правил и инструкций по приёмке кабельных линий действующих на предприятии эксплуатирующем данные кабельные линии ВНИМАНИЕ РЕМОНТНЫЕ РАБОТЫ ПО ВОССТАНОВЛЕНИЮ КАБЕЛЬНОЙ ЛИНИИ НЕОБХОДИМО ПРОВОДИТЬ ПОСЛЕ СНЯТИЯ НАПРЯЖЕНИЯ С КАБЕЛЯ И УСТАНОВКИ ЗАЩИТНЫХ ЗАЗЕМЛЕНИЙ С ОБЕИХ СТОРОН КОНЦОВ КАБЕЛЬНОЙ ЛИНИИ 2 5 При выполнении монтажа муфт в земляных сооружениях элек тромонтажники должны оценить правильность подготовки сооружений к монтажу ремонтным персоналом потребителя 2 6 Траншеи и котлованы при глубине более 1 метра должны быть выполнены с откосами В случае выполнения отвесных стенок при наличии плывунов и притока грунтовых вод стенки должны укрепляться досками стойками и распорками Образовавшиеся над траншеей ко зырьки и оставшиеся на откосах камни должны быть обрушены 2 7 Котлованы и траншеи должны быть ограждены На ограждении должны быть предупреждающие знаки и надписи а в ночное время сигнальное освещение При выполнении аварийно восстановительных работ необходимо применять освещение на напряжение 12 В Светиль ники должны быть установлены на крайних щитах ограждения 2 8 В подземном кабельном сооружении до начала и во время работы должна быть обеспечена естественная или принудительная вентиляция 2 9 Муфты являются неремонтируемым и невосстанавливаемым изде лием При обнаружении неисправности или при выходе из строя муфты подлежат утилизации ЗАПРЕЩАЕТСЯ ПРИСТУПАТЬ К РАБОТЕ В ПОДЗЕМНЫХ КАБЕЛЬНЫХ СООРУЖЕНИЯХ БЕЗ ПРОВЕРКИ НА ЗАГАЗОВАННОСТЬ ЗАПРЕЩАЕТСЯ ПРОВЕРКА ОТСУТСТВИЯ ГАЗОВ С ПОМОЩЬЮ ОТКРЫТОГО ОГНЯ ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ДЛЯ ВЕНТИЛЯЦИИ БАЛЛОНЫ СО СЖАТЫМИ ГАЗАМИ ВНИМАНИЕ ПРИ ПРОВЕДЕНИИ ОГНЕВЫХ РАБОТ В ПОДЗЕМНЫХ СООРУЖЕНИЯХ ДОЛЖНЫ ПРИМЕНЯТЬСЯ ЩИТКИ ИЗ ОГНЕУПОРНОГО МАТЕРИАЛА ОГРАНИЧИВАЮЩИЕ РАСПРОСТРАНЕНИЕ ПЛАМЕНИ И ПРИНИМАТЬСЯ МЕРЫ ПО ПРЕДОТВРАЩЕНИЮ ПОЖАРА 2
