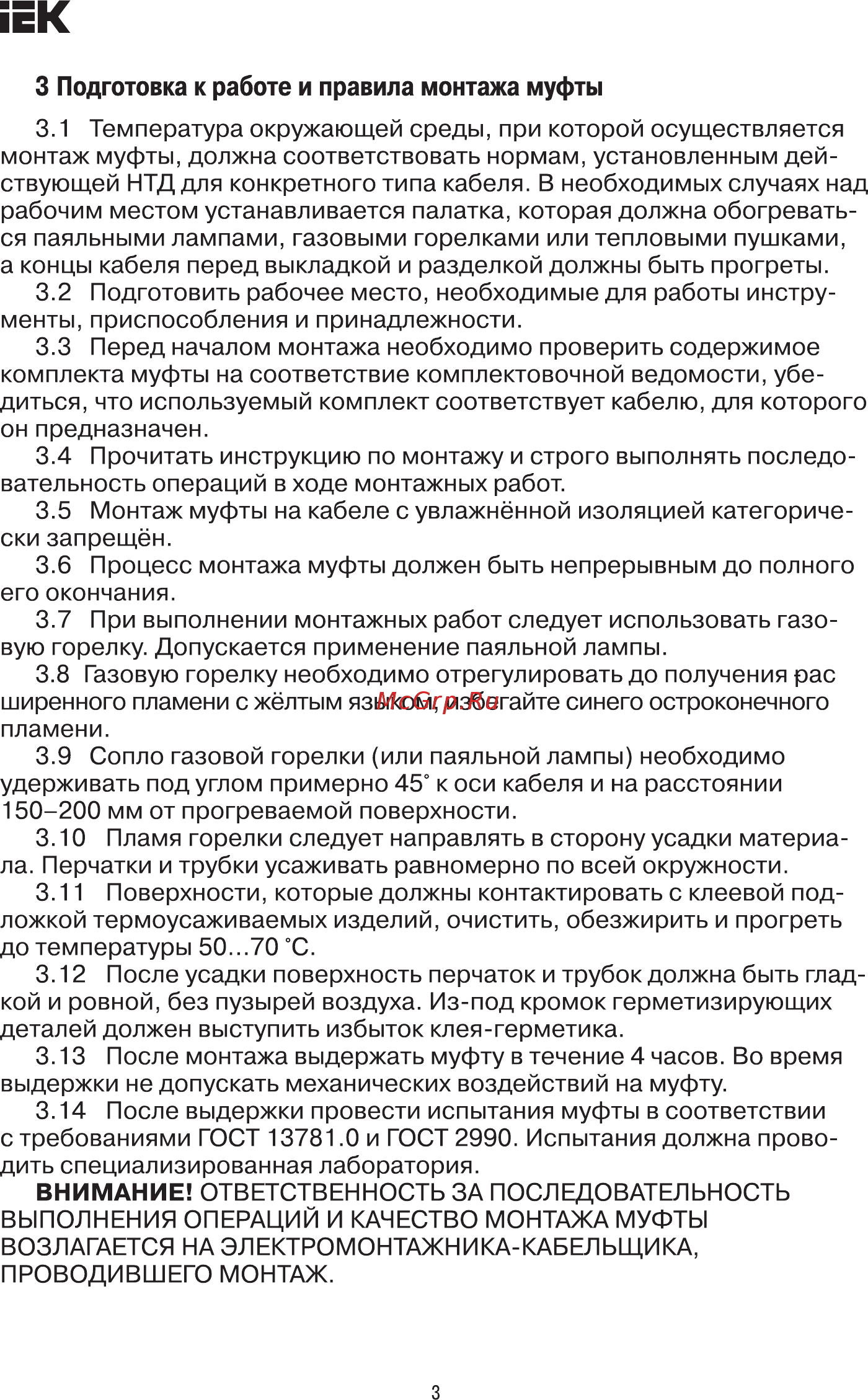

ЕК 3 Подготовка к работе и правила монтажа муфты 3 1 Температура окружающей среды при которой осуществляется монтаж муфты должна соответствовать нормам установленным дей ствующей НТД для конкретного типа кабеля В необходимых случаях над рабочим местом устанавливается палатка которая должна обогревать ся паяльными лампами газовыми горелками или тепловыми пушками а концы кабеля перед выкладкой и разделкой должны быть прогреты 3 2 Подготовить рабочее место необходимые для работы инстру менты приспособления и принадлежности 3 3 Перед началом монтажа необходимо проверить содержимое комплекта муфты на соответствие комплектовочной ведомости убе диться что используемый комплект соответствует кабелю для которого он предназначен 3 4 Прочитать инструкцию по монтажу и строго выполнять последо вательность операций в ходе монтажных работ 3 5 Монтаж муфты на кабеле с увлажнённой изоляцией категориче ски запрещён 3 6 Процесс монтажа муфты должен быть непрерывным до полного его окончания 3 7 При выполнении монтажных работ следует использовать газо вую горелку Допускается применение паяльной лампы 3 8 Газовую горелку необходимо отрегулировать до получения рас ширенного пламени с жёлтым языком избегайте синего остроконечного пламени 3 9 Сопло газовой горелки или паяльной лампы необходимо удерживать под углом примерно 45 к оси кабеля и на расстоянии 150 200 мм от прогреваемой поверхности 3 10 Пламя горелки следует направлять в сторону усадки материа ла Перчатки и трубки усаживать равномерно по всей окружности 3 11 Поверхности которые должны контактировать с клеевой под ложкой термоусаживаемых изделий очистить обезжирить и прогреть до температуры 50 70 С 3 12 После усадки поверхность перчаток и трубок должна быть глад кой и ровной без пузырей воздуха Из под кромок герметизирующих деталей должен выступить избыток клея герметика 3 13 После монтажа выдержать муфту в течение 4 часов Во время выдержки не допускать механических воздействий на муфту 3 14 После выдержки провести испытания муфты в соответствии с требованиями ГОСТ 13781 0 и ГОСТ 2990 Испытания должна прово дить специализированная лаборатория ВНИМАНИЕ ОТВЕТСТВЕННОСТЬ ЗА ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ И КАЧЕСТВО МОНТАЖА МУФТЫ ВОЗЛАГАЕТСЯ НА ЭЛЕКТРОМОНТАЖНИКА КАБЕЛЬЩИКА ПРОВОДИВШЕГО МОНТАЖ з
