Haier AB422AEEAA+AU42NALEAA [87/190] Modèles de cassettes
![Haier AB422AEEAA+AU42NALEAA [87/190] Modèles de cassettes](/views2/1049853/page87/bg57.png)
5
Spécifications des fils
• Spécifications du câble d’alimentation :
Pour les modèles AB122ACEAA - AB122ACERA - AB182ACEAA: H05RN-F 3G 2,5 mm
2
Pour les autres modèles, consulter le manuel technique de l’unité extérieure.
• Spécifications du câble de raccordement UI/UE :
Pour les modèles AB122ACEAA - AB122ACERA - AB182ACEAA :H05RN-F 3G 2,0 mm
2
+ H05RN-F 1x0,75 mm
2
Pour les autres modèles, consulter le manuel technique de l’unité extérieure.

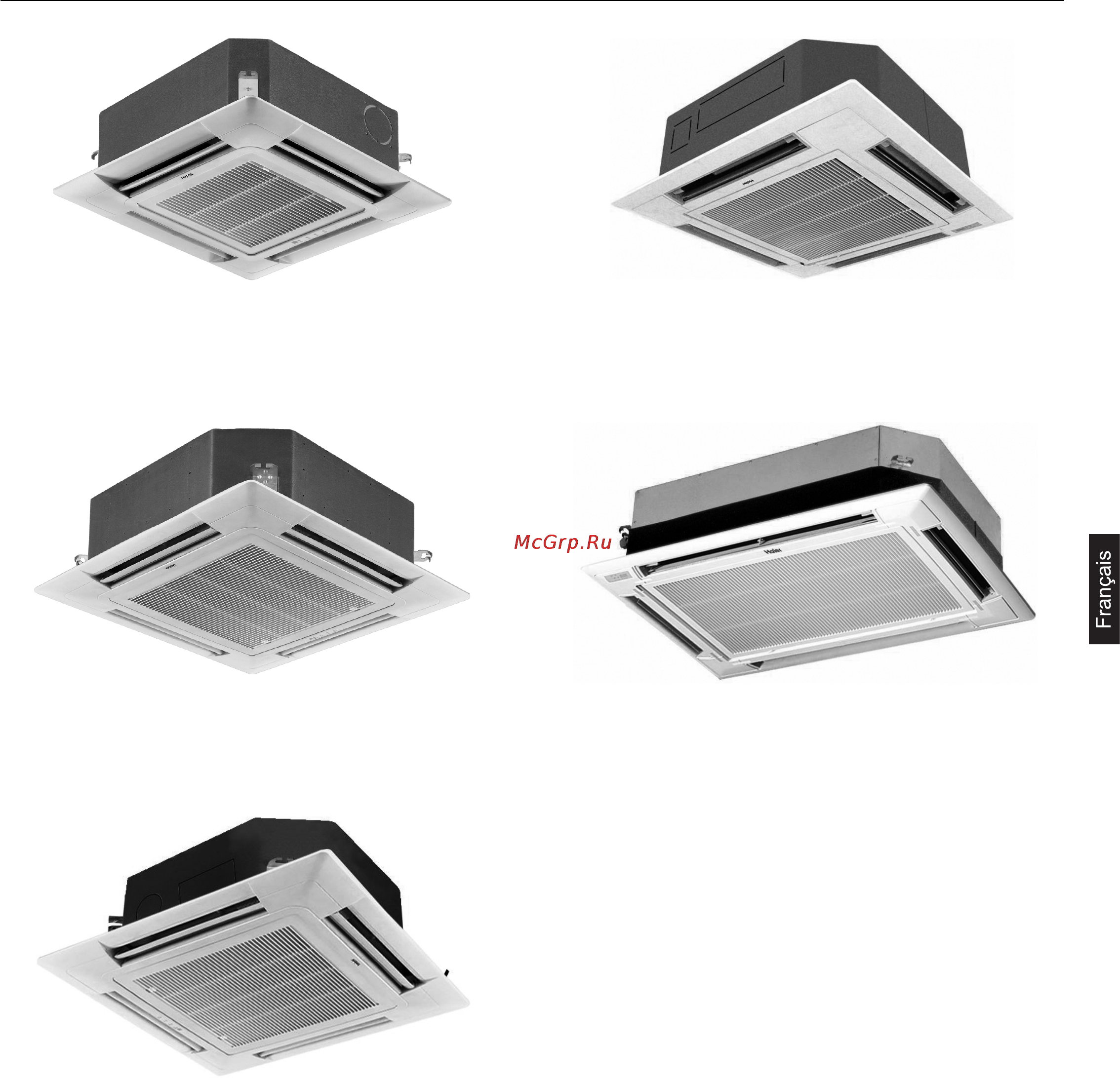

Modèles de cassettes
AB282AEERA - AB362ACEAA - AB362AEERA
AB422AEEAA - AB482AEEAA - AB482AEERA
AB282AEEAA - AB242AEEAA - AB242AEERA
AB362ACERA - AB482ACEAA - AB602ACEAA
AB602ACERA
AB122ACEAA -
AB242ACEAA - AB242ACERA - AB282ACEAA
AB122ACERA - AB182ACEAA
AB182ACERA
