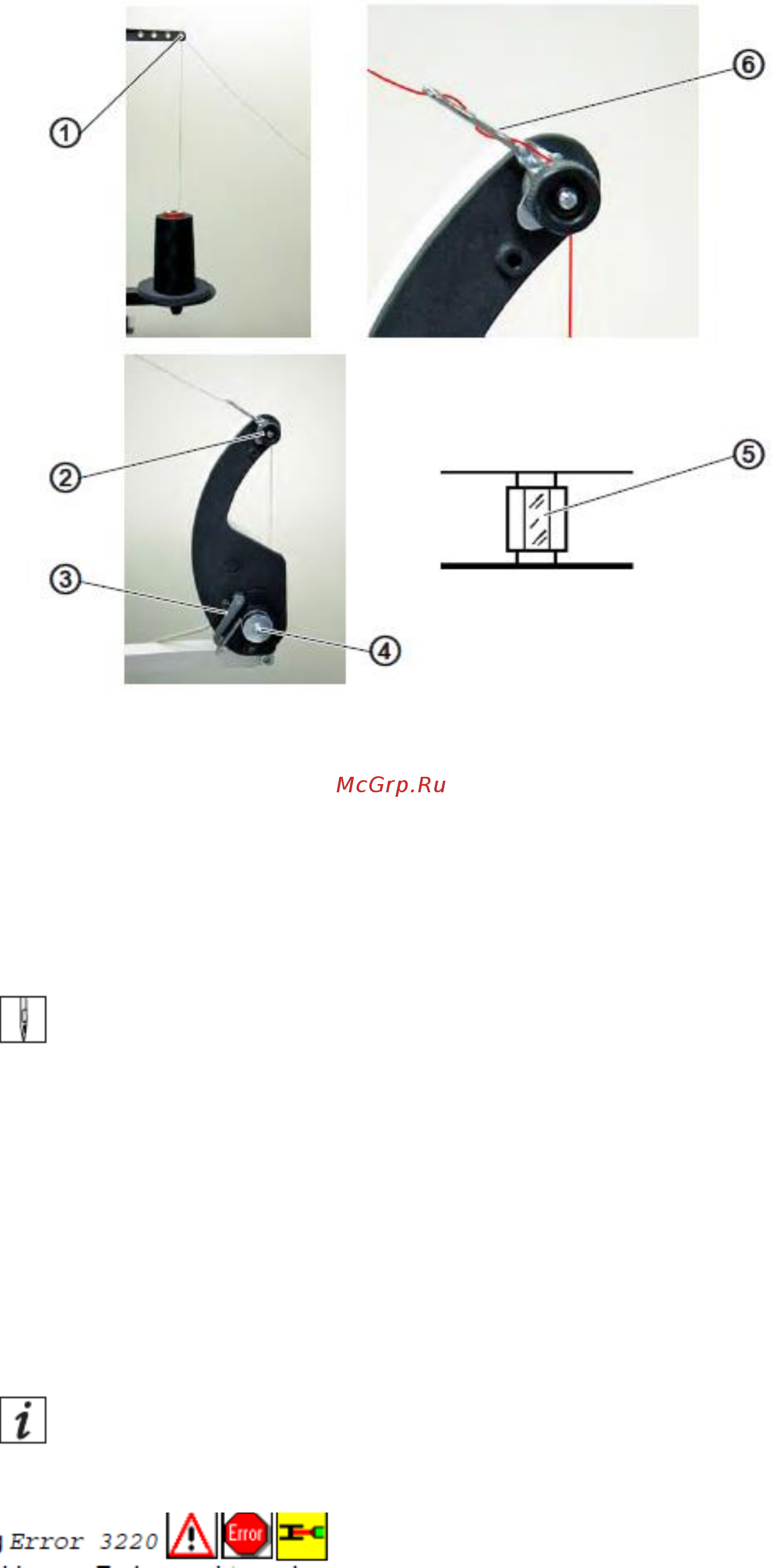

(1) – отверстие
(2) Натяжение нижней нити
(3) Рычаг отключения моталки
(4) Шейка шпули
(5) Отражательная грань
(6) Направляющая
Так вы наматываете нижнюю нить:
1. Снять с шейки шпули перед намоткой находящиеся на ней остатки нити
2. вставить катушку ниток на стойку.
3. Заправить нить через отверстие (1) верхнего нитенправителя.
4. Провести волнообразную нить, как показано выше на рисунке, через направляющую
(6).
5. Провести нить против часовой стрелки через натяжение нижней нити (2).
6. Намотать нить против часовой стрелки в заднюю и переднюю запасную канавку
на шейке шпули (4).
Информация! С находящимся запасом ниток в запасной канавке разрез
кармана прошивается до конца после сообщения
(шпуля пустая)нитенаблюдателя за осатком нити .
