Durkopp Adler 745-35-10 S [51/123] Форменный упор для клапана рис 53 форменный упор для клапана
![Durkopp Adler 745-35-10 S [51/123] Форменный упор для клапана рис 53 форменный упор для клапана](/views2/1498931/page51/bg33.png)

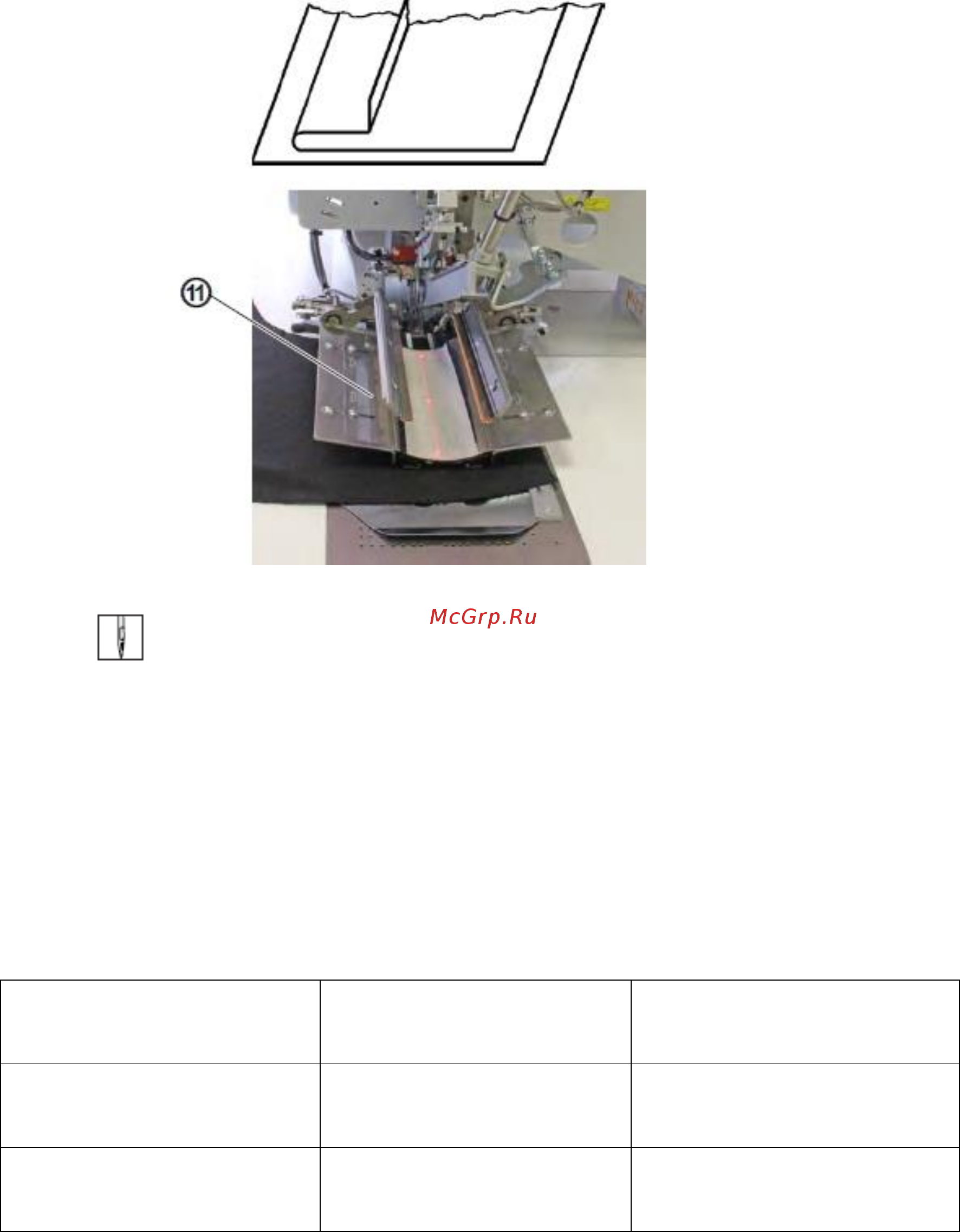

Рис. 52: Простая обтачка слева с обрезанной каймой.
(11)- - упор
Так вы закладываете простую обтачку слева с обрезанной каймой.
1. Вложить окантовочную ленту к упору (11) на левый шаблон для подгиба.
Пошив без клапана
Для одновременного сшивания клапанов или других деталей в зависимости от области
применени янеобходимы следующие допоборудование:
- изготовление брюк: зажим клапанов справа
-Изготовление пиджаков: зажим клапанов слева.
Выбор последовательности закрывания зажимов клапанов
Область применения
Прием
Последовательность
закрывания зажимов клапанов
Изготовление брюк
справа
Сначала закрывается правый
зажим клапана
Изготовление пиджаков
Слева
Сначала закрывается зажим
клапана слева.
Форменный упор для клапана
Рис. 53: Форменный упор для клапана
