Важно! Содержать в чистоте отражающую поверхность (5) шейки шпули (4)
7. Нажать рычаг отключения моталки (3) против шейки шпули (4)
Запускается намотчик.
Информация! После достижения установленного количества нити на шпуле
намотчик выключается самостоятельно. Для настройки заполнения шпули см.
сервисную инструкцию.
4.8 Замена нижней нити- шпули

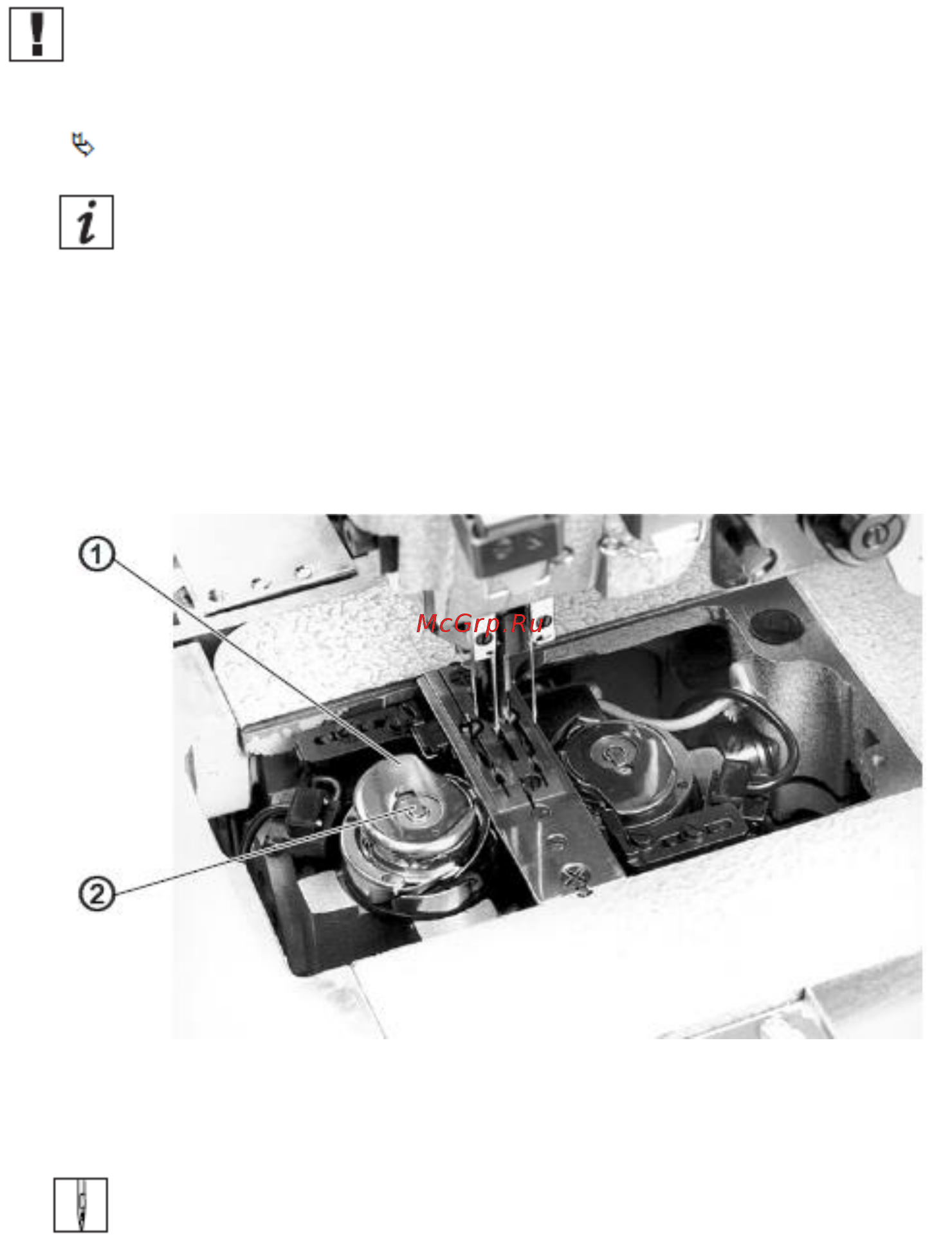

Рис. 13: Замена нижней нити- шпули
(1)- верхняя часть корпуса шпульного колпачка
(2)- защелка щпульного колпачка
Так вы меняете нижнюю нить –шпулю
1. Выключить главный выключатель
2. Повернуть в сторону формовочный узел
3. Поднять пластину передвижения материала и сместить влево
4. Поднять верхнюю часть шпульного колпачка (1). Защелка шпульного колпачка п
этом поднимается тоже (2).
5. Снять вернюю часть шпульного колпачка (1) вместе с пустой шпулей
6. Изъять пустую шпулю из верней части шпульного колпачка (1).
Рис. 14: Замена нижней нити- шпули (2)
