3 Описание прибора.
3.1 Компоненты машины 745-35-10 S

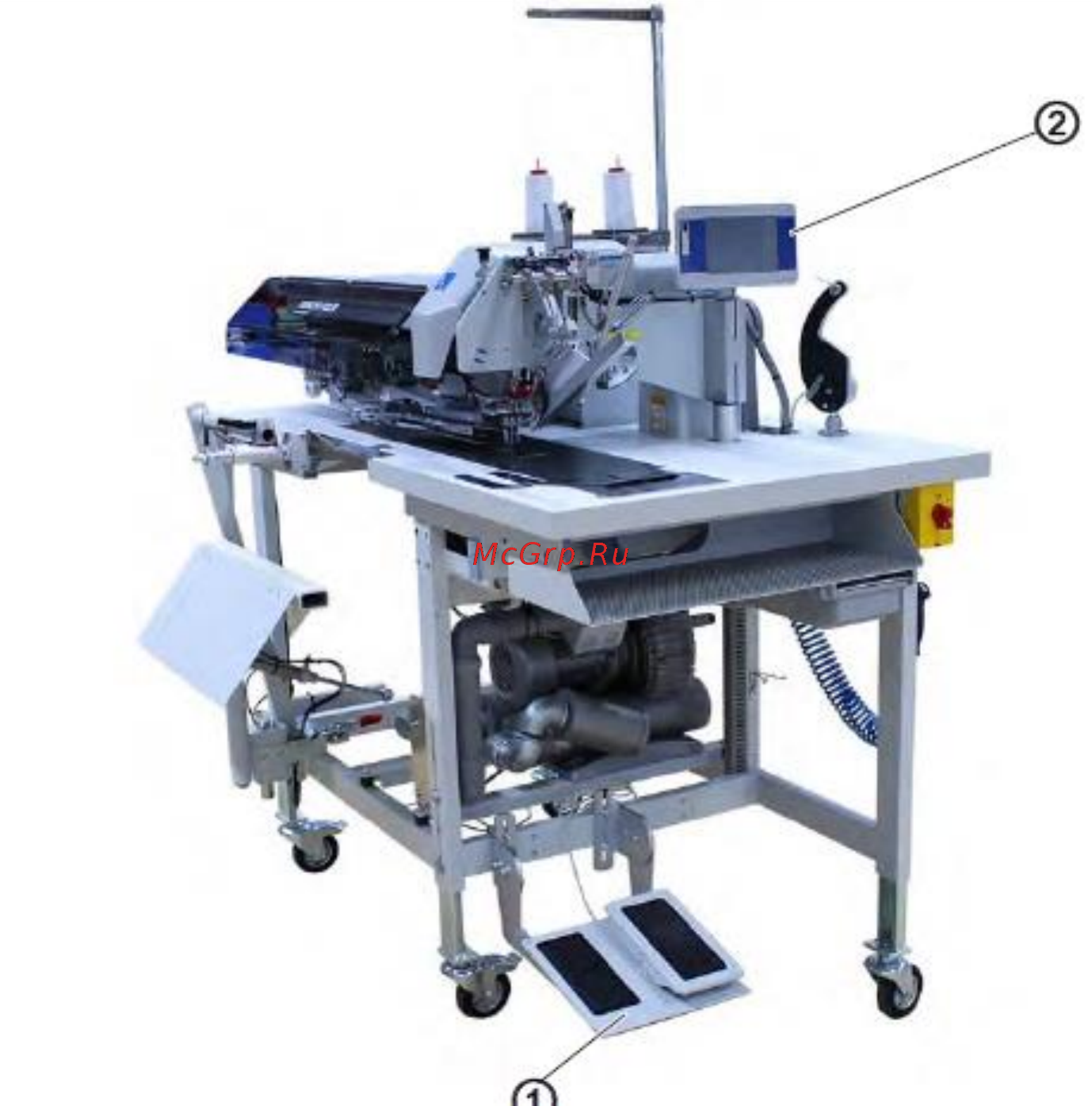

Рис. 1: Компоненты машины 745-35-10 S (1)
(1) – педаль
(2) – панель управления ОР7000
Рис. 2: Компоненты машины 745-35-10 S (2)
