Безопасность
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 11

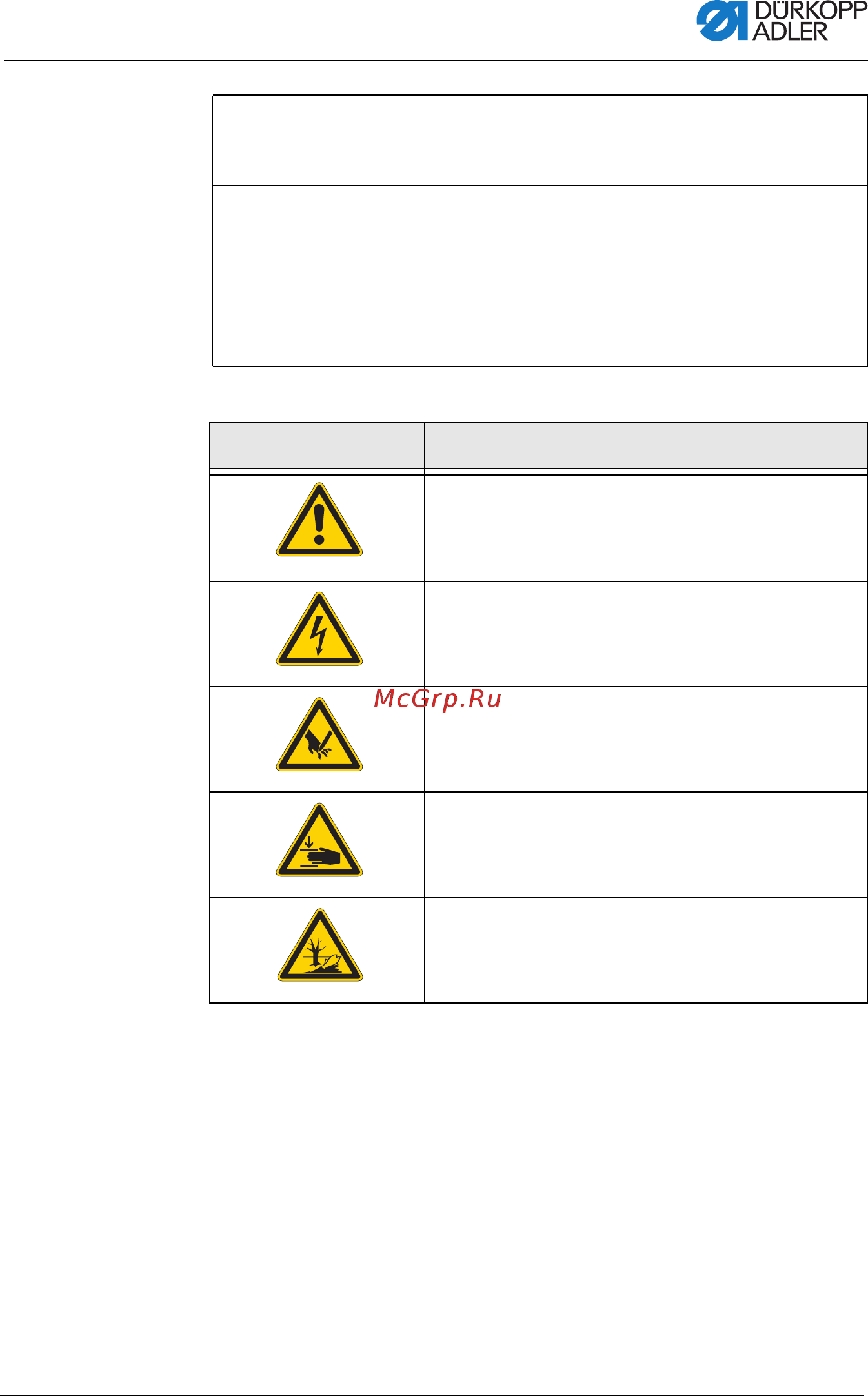

Символы Эти символы отображают тип опасности для людей.
ОСТОРОЖНО (со знаками, предупреждающими об опасности)
Несоблюдение указания может привести к трав-
мам средней или легкой степени.
ВНИМАНИЕ (со знаками, предупреждающими об опасности)
Несоблюдение указания может привести к ущербу
для окружающей среды.
УВЕДОМЛЕНИЕ (без знаков, предупреждающих об опасности)
Несоблюдение указания может привести к матери-
альному ущербу.
Символ Тип опасности
Общая опасность
Поражение электрическим током
Прокол
Сдавливание
Ущерб для окружающей среды
