Управление
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 39

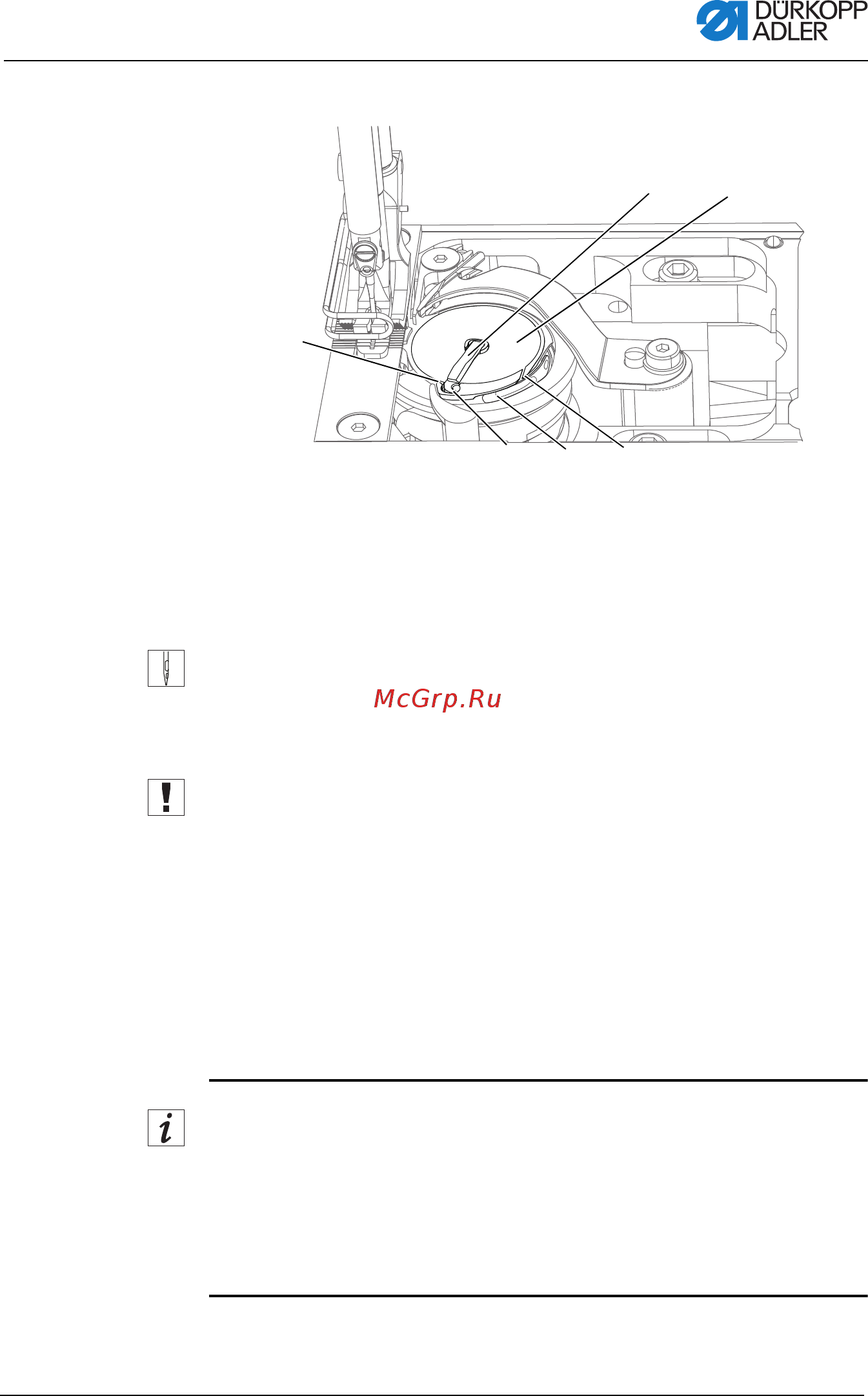

Pис. 19. Замена шпульки
Порядок замены шпульки
1. Поднимите крышку корпуса шпульки (6).
2. Извлеките пустую шпульку.
3. Вставьте полную шпульку.
Важно!
Шпулька вставляется таким образом, чтобы шпулька при
вытягивании нити двигалась навстречу челноку.
4. Проведите челночную нить через паз (4) в корпусе шпульки.
5. Протяните челночную нить под натяжной пружиной (3).
6. Проведите челночную нить через паз (1) и вытяните на
3 см.
7. За
кройте крышку корпуса шпульки (6).
Машины с автоматическим контролем наличия остатка
нити
При необходимости замены нижней нити загораются свето-
диодные индикаторные лампочки (7) на рукаве машины.
Левая лампочка контролирует левый челнок, правая лампоч-
ка контролирует правый челнок.
(1) - Паз
(2) - Направляющая
(3) - Натяжная пружина
(4) - Паз
(5) - Шпулька
(6) - Крышка корпуса шпульки
⑤⑥
①
②③④
