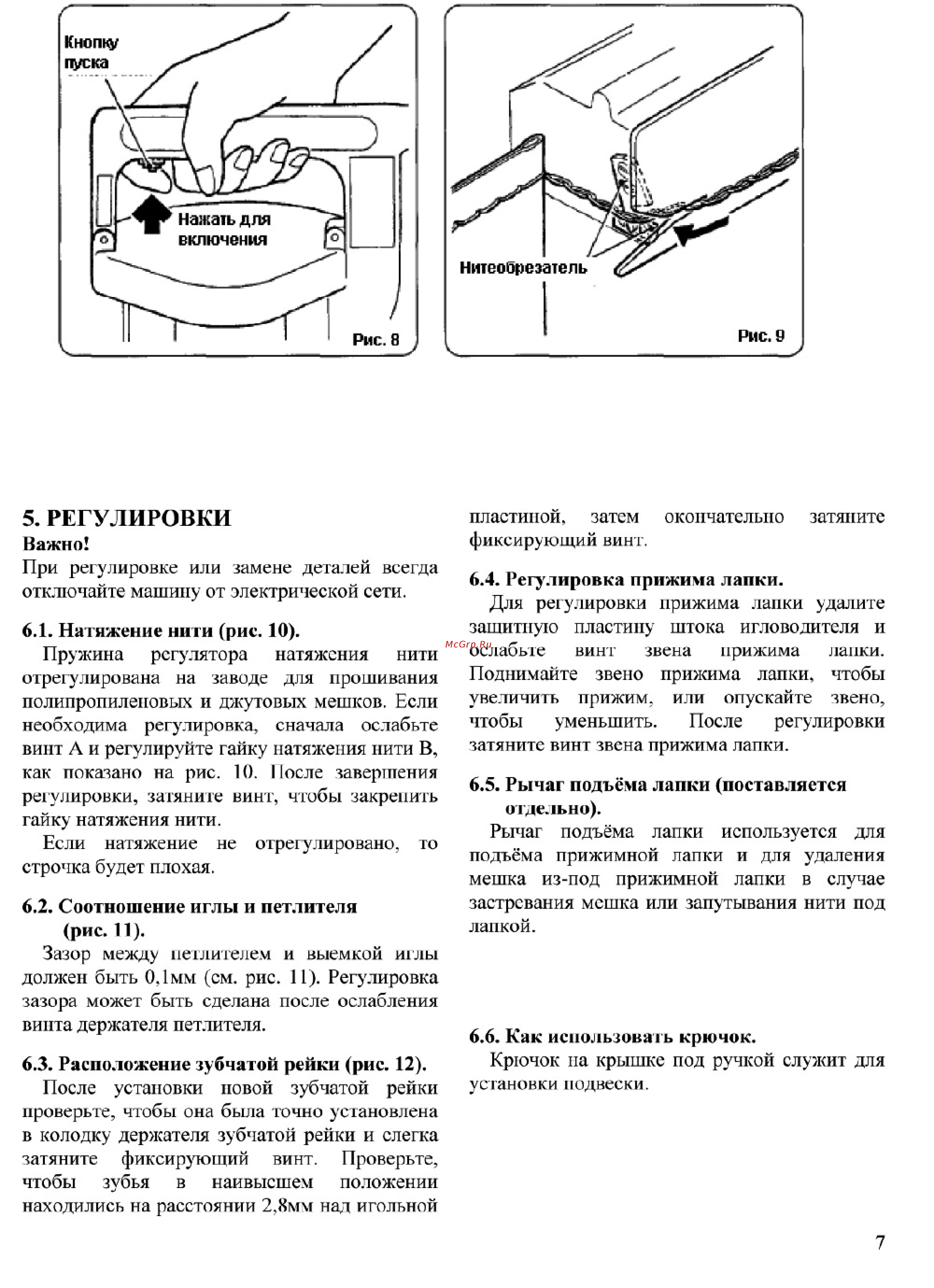

Рис 9 5 РЕГУЛИРОВКИ Важно При регулировке или замене деталей всегда отключайте машину от электрической сети 6 1 Нат яжение нити рис 10 Пружина регулятора натяжения нити отрегулирована на заводе для прошивания полипропиленовых и джутовых мешков Если необходима регулировка сначала ослабьте винт А и регулируйте гайку натяжения нити В как показано на рис 10 После завершения регулировки затяните винг чтобы закрепить гайку натяжения нити Если натяжение не отрегулировано то строчка будет плохая 6 2 Соотношение иглы и петлителя рис 11 Зазор между петлителем и выемкой иглы должен быть 0 1мм см рис 11 Регулировка зазора может быть сделана после ослабления винта держате ля петлителя 6 3 Расположение зубчатой рейки рис 12 После установки повой зубчатой рейки проверьте чтобы она была точно установлена в колодку держателя зубчатой рейки и слегка затяните фиксирующий винт Проверьте чтобы зубья в наивысшем положении находились на расстоянии 2 8мм над игольной пластиной затем фиксирующий вин г окончательно затяните 6 4 Регулировка прижима лапки Для регулировки прижима лапки удалите защитную пластину штока игловодитсля и ослабьте винг звена прижима ланки Поднимайте звено прижима лапки чтобы увеличить прижим или опускайте звено чтобы уменьшить После регулировки затяните винт звена прижима лапки 6 5 Рычаг подъёма лапки поставляется отдельно Рычаг подъёма лапки используется для подъёма прижимной лапки и для удаления мешка из под прижимной лапки в случае застревания мешка или запутывания нити под лапкой 6 6 Как использовать крючок Крючок па крышке под ручкой служит для установки подвески 7
