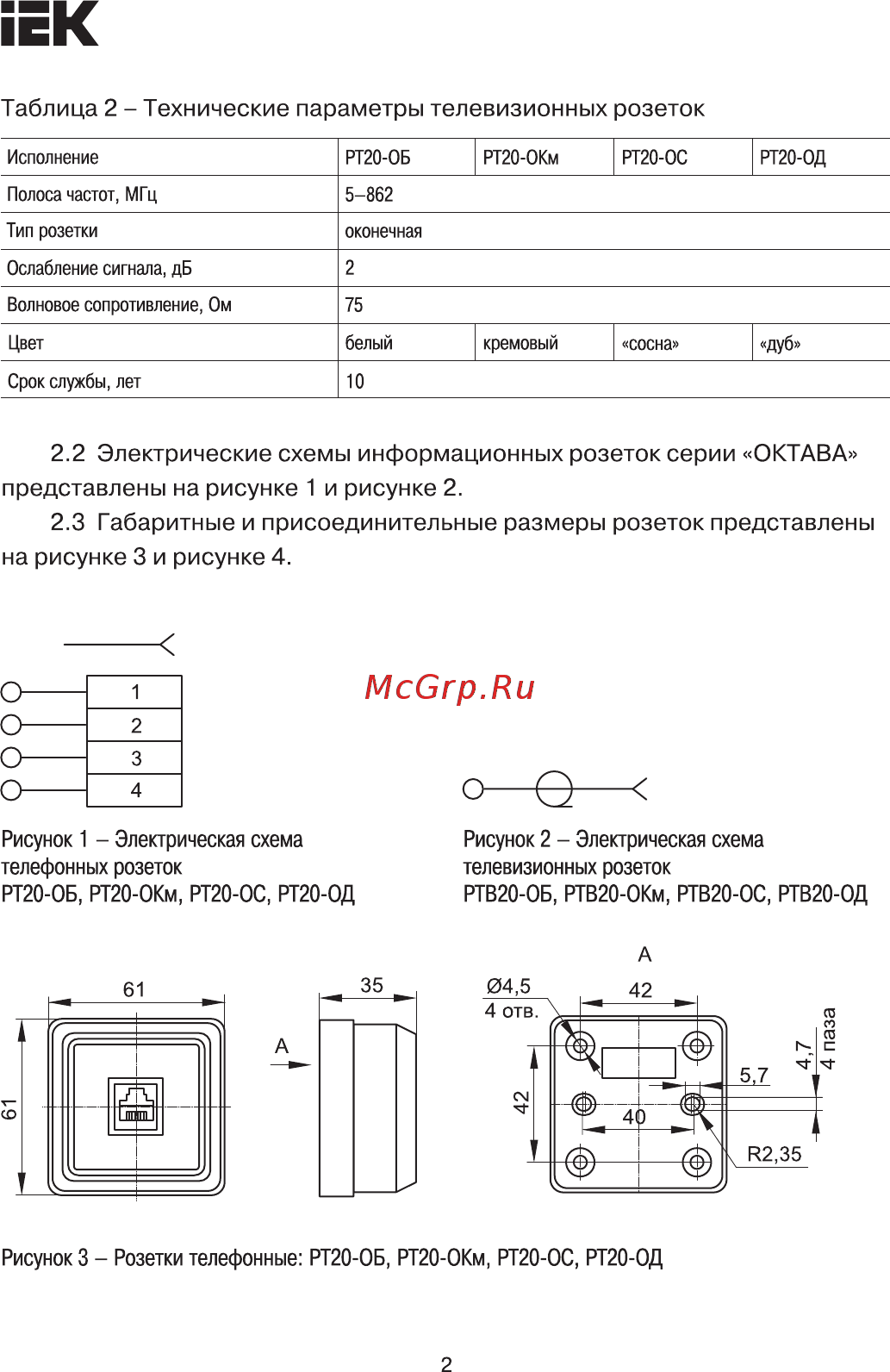

ЕК Таблица 2 Технические параметры телевизионных розеток Исполнение РТ20 ОБ Полоса частот МГц 5 862 Тип розетки оконечная Ослабление сигнала дБ 2 Волновое сопротивление Ом 75 Цвет белый Срок службы лет 10 РТ20 ОКм РТ20 ОС РТ20 ОД кремовый сосна дуб 2 2 Электрические схемы информационных розеток серии ОКТАВА представлены на рисунке 1 и рисунке 2 2 3 Габаритные и присоединительные размеры розеток представлены на рисунке 3 и рисунке 4 Рисунок 1 Электрическая схема Рисунок 2 Электрическая схема телефонных розеток телевизионных розеток РТ20 ОБ РТ20 ОКм РТ20 ОС РТ20 ОД РТВ20 ОБ РТВ20 ОКм РТВ20 ОС РТВ20 ОД Рисунок 3 Розетки телефонные РТ20 ОБ РТ20 ОКМ РТ20 ОС РТ20 ОД 2
