Iek РТВ20-ОС ОКТАВА сосна EAO10-K03-DC [3/5] Страница 3

Содержание

• Инструкция по монтажу 1
• К коаксиальной кабельной сети 1
• Назначение и область применения 1
• Основные технические параметры 1
• Основные технические параметры информационных розеток 1
• Приведены в таблицах 1 и 2 1
• Розетки информационные телефонная телевизионная 1
• Розетки информационные телефонная телевизионная серии октава 1
• Розетки применяют для открытой установки внутри помещений 1 нормальными условиями для эксплуатации розеток является 1
• Серии октава товарного знака 1ек далее розетки предназначены 1
• Страница 1 1
• Таблица 1 технические параметры телефонных розеток 1
• Телевизионная для подключения телевизионных приемников 1
• Телефонная для подключения устройств абонентской телефонной 1
• Температура окружающей среды от минус 25 до плюс 40 с остальные климатические характеристики розеток соответствуют климатическому исполнению уз по гост 15150 1
• Техники устанавливаемых в жилых общественных и промышленных помещениях к линиям телефонной сети 1
• Габаритные и присоединительные размеры розеток представлены 2
• На рисунке 3 и рисунке 4 2
• Представлены на рисунке 1 и рисунке 2 2
• Рисунок 1 электрическая схема 2
• Рисунок 2 электрическая схема 2
• Рисунок 3 розетки телефонные рт20 об рт20 окм рт20 ос рт20 од 2
• Рт20 об рт20 окм рт20 ос рт20 од 2
• Ртв20 об ртв20 окм ртв20 ос ртв20 од 2
• Страница 2 2
• Таблица 2 технические параметры телевизионных розеток 2
• Телевизионных розеток 2
• Телефонных розеток 2
• Электрические схемы информационных розеток серии октава 2
• Страница 3 3
• Страница 4 4
• Страница 5 5

Похожие устройства

• Iek РТВ20-ОС ОКТАВА сосна EAO10-K03-DC Схема подключения
• DKNY NY2234 Инструкция по эксплуатации
• Iek РТ20-ОБ ОКТАВА белый ETO10-K01-DC Габаритный Чертеж
• Iek РТ20-ОБ ОКТАВА белый ETO10-K01-DC Руководство По Монтажу
• Iek РТ20-ОБ ОКТАВА белый ETO10-K01-DC Схема подключения
• DKNY NY2250 Инструкция по эксплуатации
• DKNY NY2251 Инструкция по эксплуатации
• DKNY NY2252 Инструкция по эксплуатации
• Iek РТ20-ОКм ОКТАВА кремовый ETO10-K33-DC Габаритный Чертеж
• Iek РТ20-ОКм ОКТАВА кремовый ETO10-K33-DC Руководство По Монтажу
• Iek РТ20-ОКм ОКТАВА кремовый ETO10-K33-DC Схема подключения
• Iek РТ20-ОС ОКТАВА сосна ETO10-K03-DC Габаритный Чертеж
• Iek РТ20-ОС ОКТАВА сосна ETO10-K03-DC Руководство По Монтажу
• Iek РТ20-ОС ОКТАВА сосна ETO10-K03-DC Схема подключения
• Iek РС22-2-ББ БРИКС белый ERB20-K01-10-DC Габаритный Чертеж
• Iek РС22-2-ББ БРИКС белый ERB20-K01-10-DC Краткое руководство по эксплуатации
• Iek РС22-2-ББ БРИКС белый ERB20-K01-10-DC Схема подключения
• Iek РС22-2-БК БРИКС коричневый ERB20-K30-10-DC Габаритный Чертеж
• Iek РС22-2-БК БРИКС коричневый ERB20-K30-10-DC Краткое руководство по эксплуатации
• Iek РС22-2-БК БРИКС коричневый ERB20-K30-10-DC Схема подключения

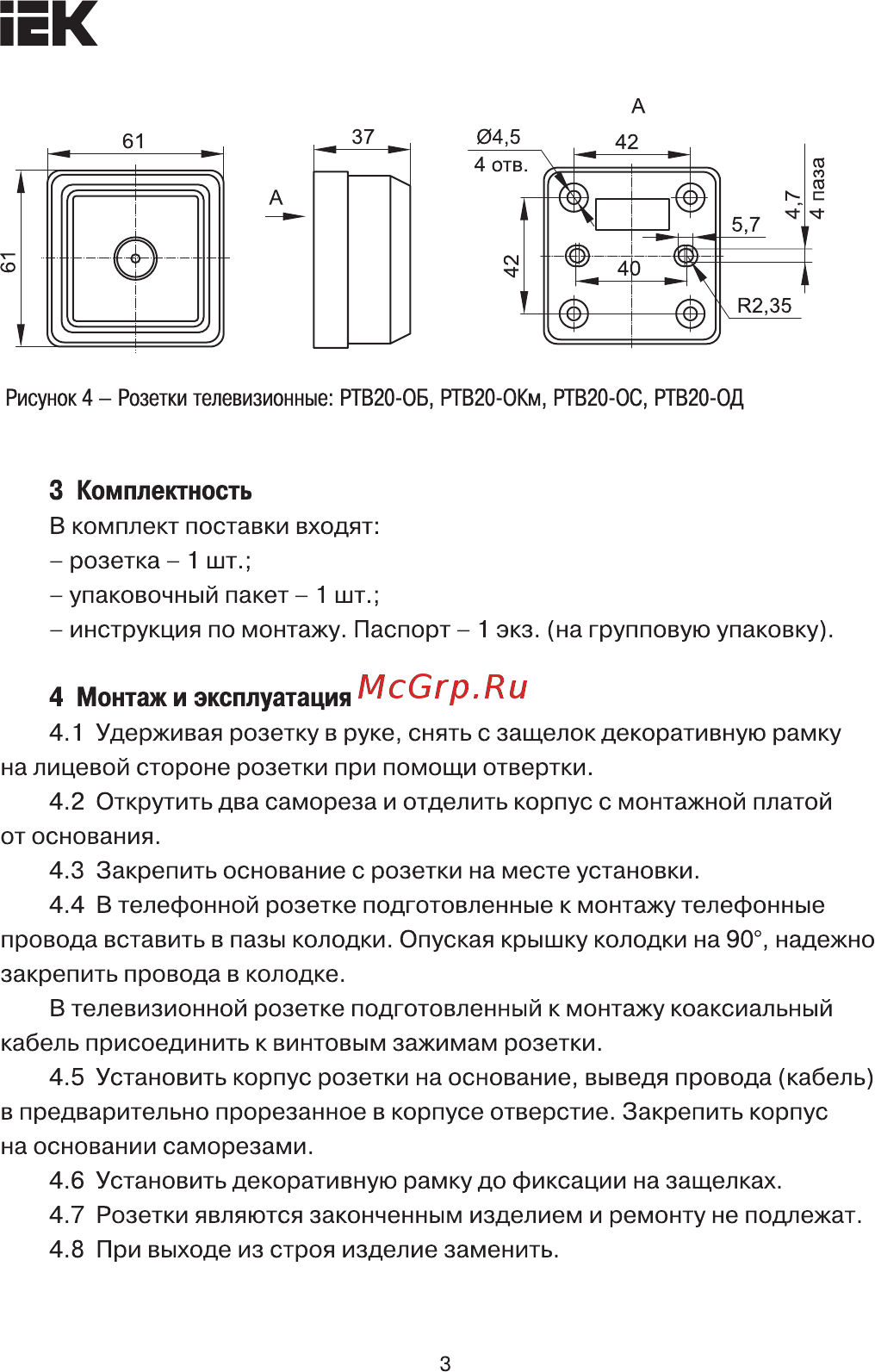

ЕК Рисунок 4 Розетки телевизионные РТВ20 ОБ РТВ20 ОКм РТВ20 ОС РТВ20 ОД 3 Комплектность В комплект поставки входят розетка 1 шт упаковочный пакет 1 шт инструкция по монтажу Паспорт 1 экз на групповую упаковку 4 Монтаж и эксплуатация 4 1 Удерживая розетку в руке снять с защелок декоративную рамку на лицевой стороне розетки при помощи отвертки 4 2 Открутить два самореза и отделить корпус с монтажной платой от основания 4 3 Закрепить основание с розетки на месте установки 4 4 В телефонной розетке подготовленные к монтажу телефонные провода вставить в пазы колодки Опуская крышку колодки на 90 надежно закрепить провода в колодке В телевизионной розетке подготовленный к монтажу коаксиальный кабель присоединить к винтовым зажимам розетки 4 5 Установить корпус розетки на основание выведя провода кабель в предварительно прорезанное в корпусе отверстие Закрепить корпус на основании саморезами 4 6 Установить декоративную рамку до фиксации на защелках 4 7 Розетки являются законченным изделием и ремонту не подлежат 4 8 При выходе из строя изделие заменить 3
