10

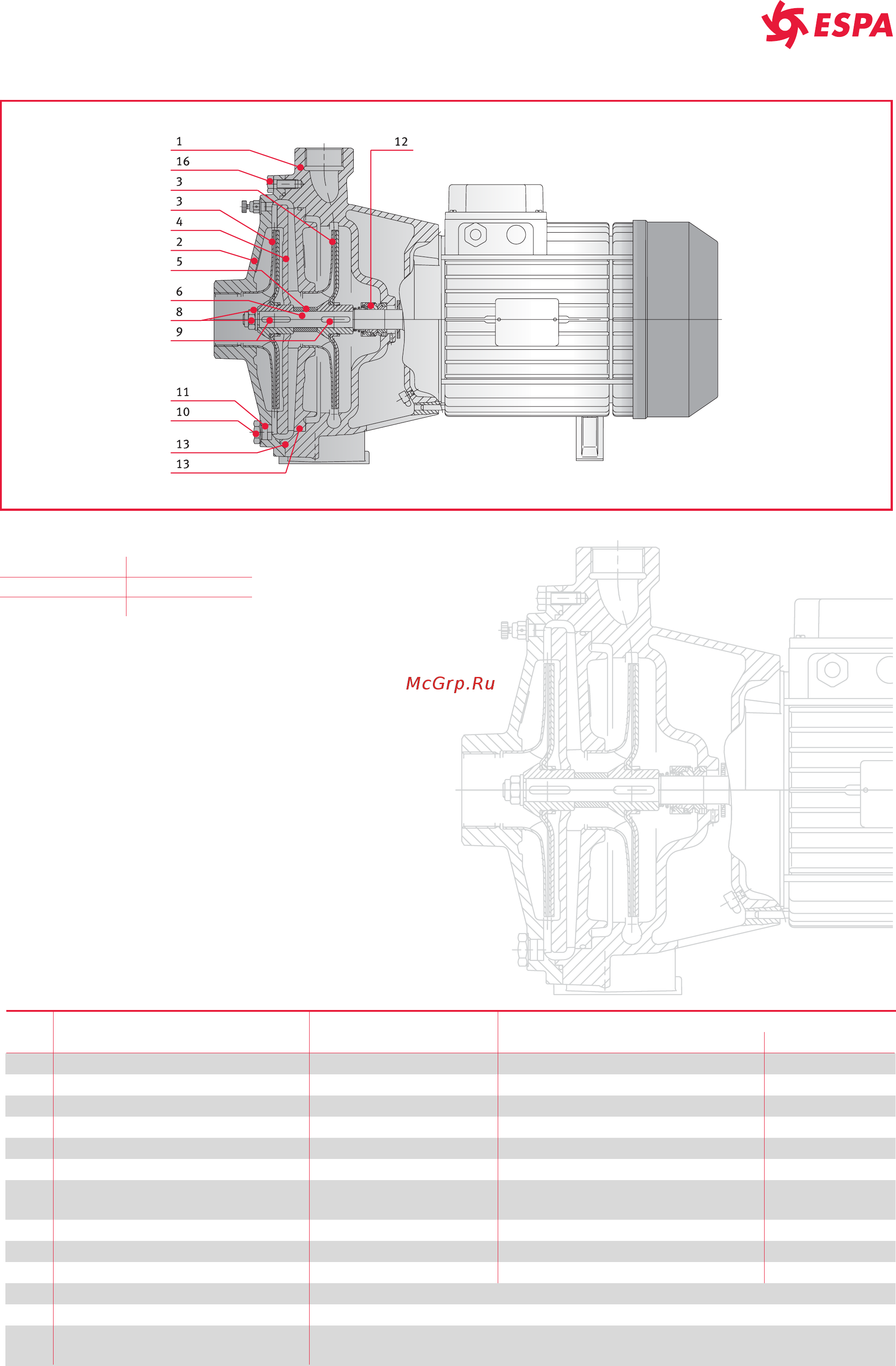

СЕРИЯ 2FN-2FN4
ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ
2Х ПОЛЮСНЫЕ 4Х ПОЛЮСНЫЕ
МОДЕЛИ
№ ДЕТАЛЬ МАТЕРИАЛ ССЫЛКИ НА СТАНДАРТЫ
ЕВРОПА США
ПОЗ.
1
Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
2
Всасывающий фланец Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
3
Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
4
Диффузор Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
5
Втулка рабочего колеса Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
6
Удлиненный вал Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
8
для фиксации рабочего колеса
EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
9
Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
10
EN 12164-CuZn39Pb3 (CW614N) -
11
EN 573-AW-Al99,5 (AW1050A) -
12
13
Уплотнительные кольца
16
корпуса насоса
NBR (в стандартных моделях)
2FN32 250/55 2FN4 32 250/07
2FN32 250/75 2FN4 32 250/11
Установочная гайка и шайба Нержавеющая сталь
Заглушка заливного и сливного отверстий Никелированная медь
Уплотнения заливного и сливного отверстий Алюминий
Болты и винты для крепления Гальванизированная сталь
Торцевое уплотнение Керамика/Графит/NBR (в стандартных моделях)
