Espa FN 50 200/110A [6/120] Конструкция
![Espa FNF4 50 250/30 [6/120] Конструкция](/views2/1501199/page6/bg6.png)

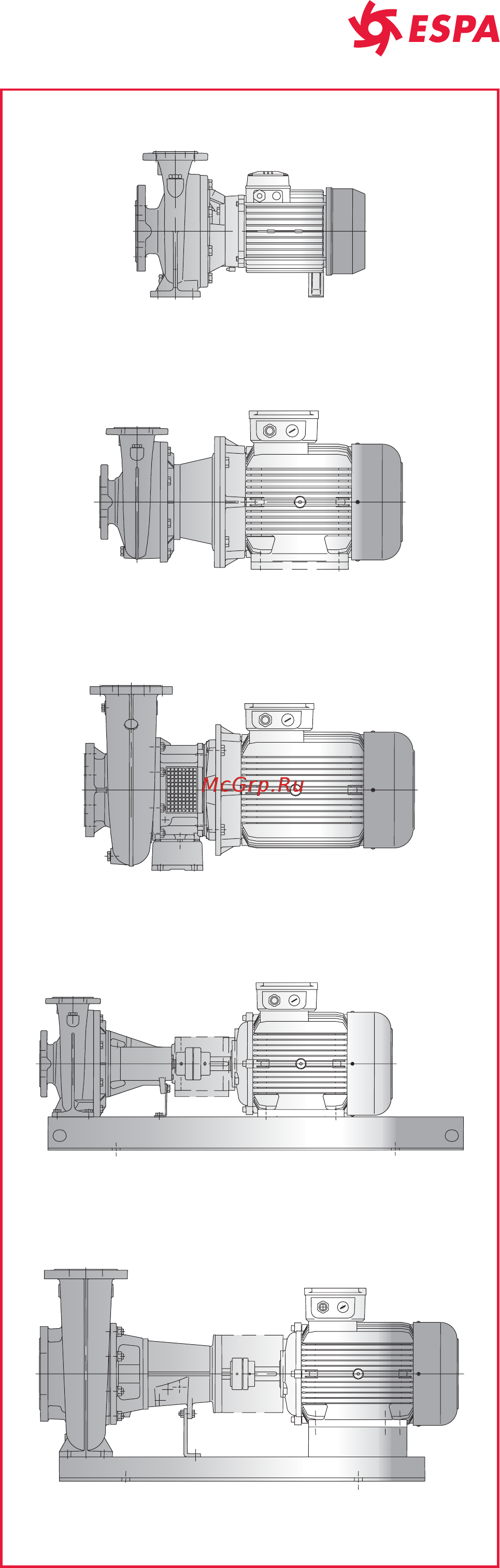

6
FNF4
FNF
FNS4
FNS
FN - FN4
КОНСТРУКЦИЯ
•
Чугунный центробежный насос с осевым
всасывающим и радиальным напорным патрубками.
•
Размеры фланцев и номинальный диаметр (DN)
всасывающего и напорного патрубков в соответствии
с EN 733 (в прошлом DIN 24255).
•
Фланцы в соответствии с EN 1092$2 (в прошлом
UNI 2236) и DIN 2532.
•
Выдвигаемая сзади конструкция (рабочее колесо,
адаптер и двигатель извлекаются без отсоединения
корпуса насоса от трубопровода ).
СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя
с муфтой насоса:
•
FN Моноблочная конструкция. Насос соединен
с двигателем при помощи адаптера, рабочее колесо
крепится непосредственно на удлиненный вал
двигателя.
•
FNS насос соединен с двигателем с помощью
адаптера, крепление вала рабочего колеса
к стандартному удлинению вала двигателя
осуществляется через “глухую” муфту.
•
FNF с адаптером, гибкой муфтой и фиксирующей
станиной основанием.
•
Насос со свободным валом и исполнение с муфтой
с проставком.
ПОКРАСКА
•
Тип краски: эпоксидная катионоактивная эмаль
на основе, пригодна для контактирования
с питьевой водой (BS 6920).
•
Способ покраски: Катафорез, используя погружение
в катафорезную емкость и последующую
полимеризацию в печи при +180°С
•
Толщина слоя краски: 20±2µм (микрон)
ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ
•
Ответные фланцы из нержавеющей стали AISI 316
или оцинкованого железа.
•
Промежуточные фланцы с возможностью
подсоединения манометра.
•
Регулировочные шайбы для насоса и двигателя.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
•
Различные напряжение и частота.
•
Специальные материалы для торцевого и щелевого
уплотнений.
•
Модели с воздушным клапаном.
•
Модели с внешним флюсованием торцевого
уплотнения.
•
Двигатели, адаптированные к жаркой и влажной
окружающей среде.
•
Модели FNF с гибкой и разделительной муфтой.
•
Дизельные приводы.
•
Исполнение с бронзовым рабочим колесом.
