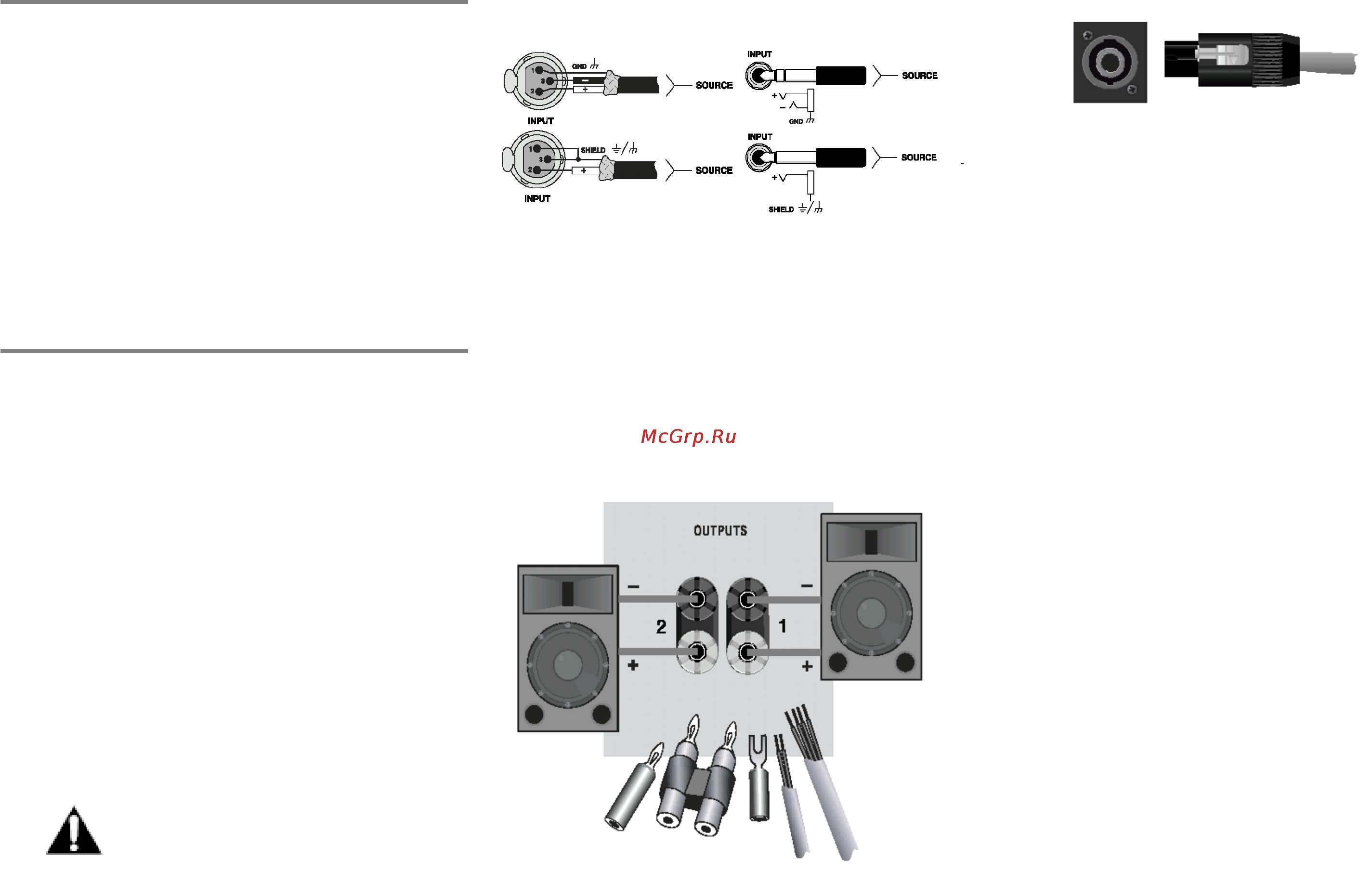

Усилители мощности Серии XTi 2 4 Выбор разъемов и разводки входа Crown рекомендует использовать предварительно встроенную или профессионально разведенную симметричную линию двух жильная экранированная размером 22 24 кабелей и проводников В зависимости от выбранного входа усилителя Вы должны использовать 3 х контактный штепсельный XLR разъем Также может быть использована несимметричная линия но при большой длине кабеля могут возникнуть шумы На рисунке 2 3 показана разводка XLR рисунок 2 5 Слева выходной разъем Зреакоп на задней па нели Справа Разъем кабеля Зреакоп Примечание Заказная разводка должны быть выполнена только квалифицированным специалистом Рисунок 2 3 разводка входного разъема XLR симметричной вверху и несимметричной внизу 2 5 Выбор разъемов и разводки выхода Рисунок 2 3 Разводка входного разъема ХЬИ симметрич ного вверху и несиметричного внизу Crown рекомендует использование предварительновстроенной или профессиональных высококачественных двух или четырех жильных проводов динамика большого номера и разъемов Вы можете использовать однополюсные штепсели или голый провод для разъемов выхода рисунок 2 4 Также Вы можете использовать 4 х полюсный разъем Speakon рисунок 2 5 и таблица 1 Для предупреждения возможности короткого замыкания закройте или изолируйте незащищенные кабели динамика и разъемы Ниже дано руководство по выбору соответствующего размера провода исходя из расстояния от усилителя до динамика Проверьте местную маркировку так как она может отличать ся Расстояние до 25 ft 26 40 ft 41 60 ft 61 100 ft 101 150 ft 151 250 ft размер провода 16 AWG 14 AWG 12 AWG 10 AWG 8 AWG 6 AWG ВНИМАНИЕ никогда не используйте экранированный ка бель для разводки выхода Рисунок 2 4 Разводка выхода винтовой клеммы 7
