Модульные чиллеры Lessar
4
ГЛАВА 1 ОБЩИЕ СВЕДЕНИЯ
1. МАРКИРОВКА МОДУЛЬНЫХ ЧИЛЛЕРОВ

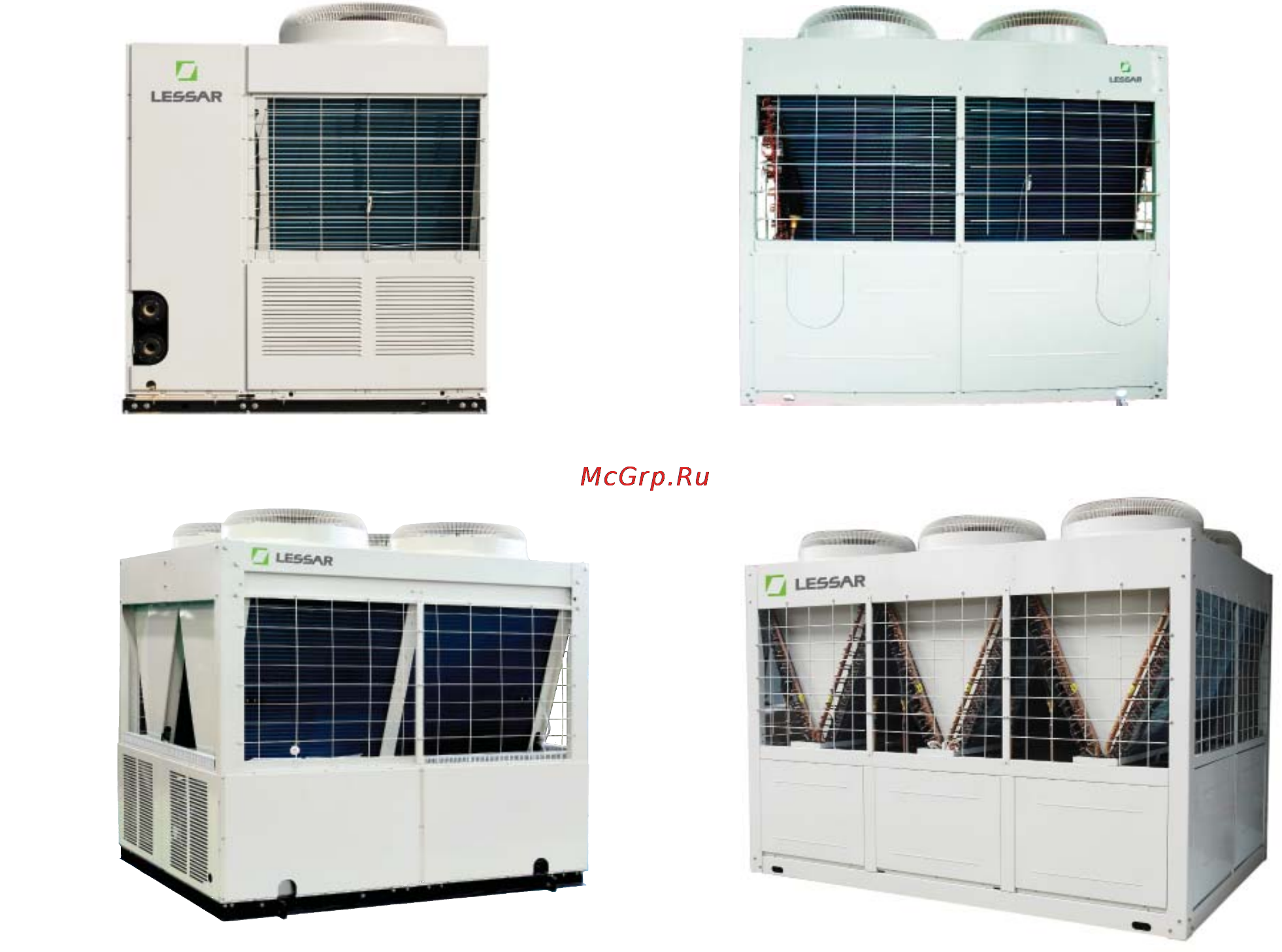

2. ВНЕШНИЙ ВИД
6
5
4
3
2
1
тип фреона
A
– R410A
тип электропитания
С –
3 фазы/380В/50Гц
охлаждение конденсатора
A
– воздушное
холодопроизводительность,
кВт
C
– чиллер
компрессор
D – Digital Scroll
F – спиральный с постоянной
производительностью
тип компрессора
H
– герметичный
U
– наружный блок
L
– торговая марка LESSAR
7
8
9
10
количество компрессоров
A – один компреccор
D – два компрессора
M
– мультикомпрессорный (3)
L U C - D H D A 30 C A
1 2 3 4 5 6 7 8 9 10
30 кВт
65 кВт
130 кВт 185 кВт
