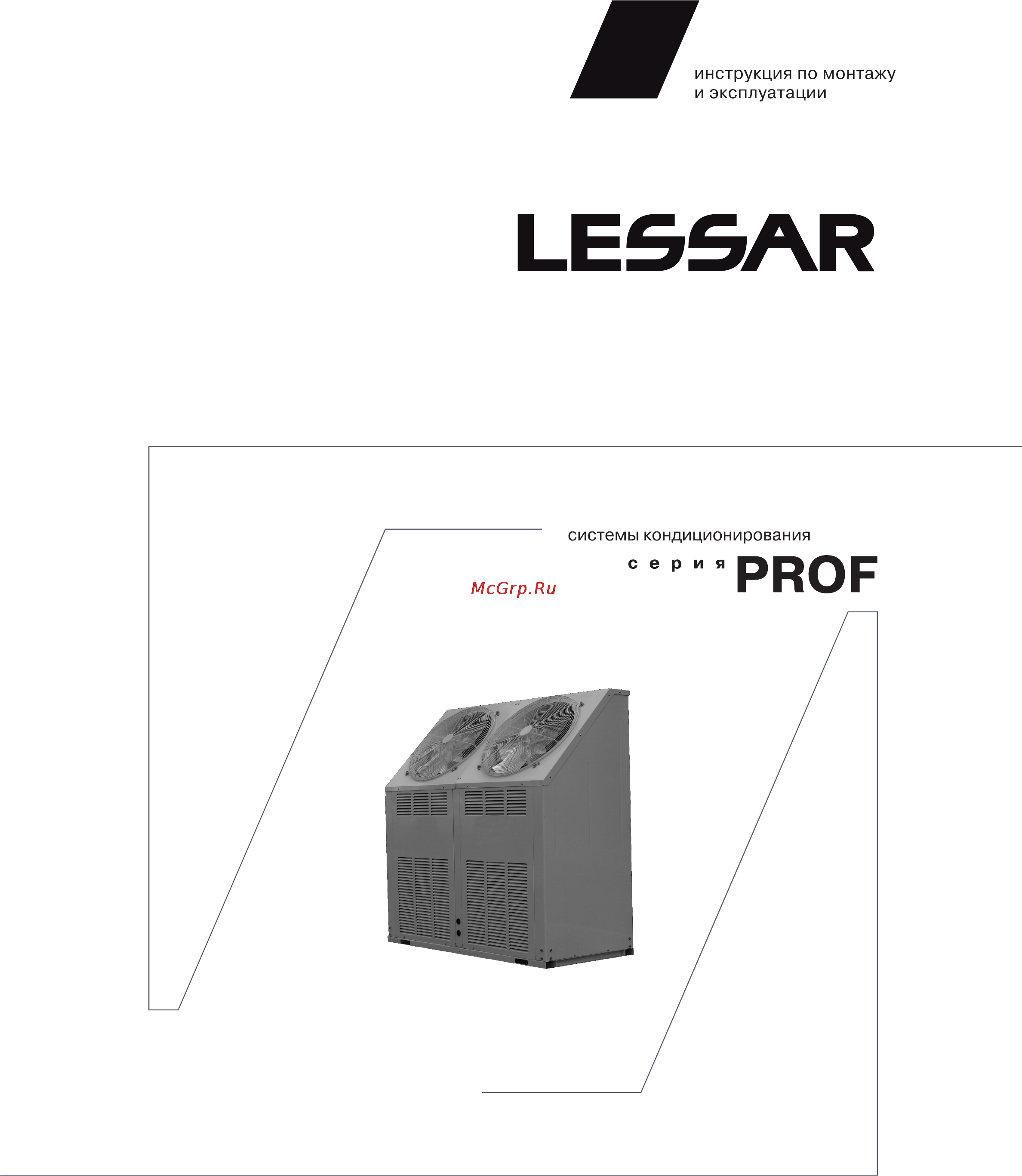

Lessar LUC-FHDA25CA Инструкция по эксплуатации онлайн
Содержание
- Luc fhda 1
- Мини чиллеры lessar 1
- Содержание 3
- L u c f h d a 22 c a 4
- Общие сведения 4
- Примечание 1 холодопроизводительность и теплопроизводительность определены при следующих условиях охлаждение температура воды на входе выходе водяного теплообменника 12 7 с температу ра наружного воздуха 35 c db 24 c wb обогрев температура воды на входе выходе водяного теплообменника 40 45 с температура наружного воздуха 7 с db 6 с wb 2 коэффициент загрязнения 0 86 5
- С квт 5
- Спецификация 5
- Техническая информация 5
- Гидравлическая схема мини чиллера 6
- Диапазон эксплуатации мини чиллера 6
- Режим работы температура наружного воздуха 6
- С охлаждение 16 48 нагрев 15 28 6
- Внешний вид и описание кнопок управления проводного пульта управления 7
- Проводной пульт управления lz cepw5 3 диапазон эксплуатации проводного пульта управления температура окружающего воздуха от 0 до 50 7
- С относительная влажность воздуха от 5 до 95 7
- Система управления мини чиллером 7
- Описание дисплея проводного пульта управления 8
- Выбор места для монтажа 9
- Монтаж проводного пульта управления 9
- Габаритные размеры пульта управления представлены на рис 4 10
- Главная плата модульного чиллера 10
- Подключение проводного пульта управления к мини чиллеру 10
- Проводной пульт управления lz cepw5 10
- Рис подключение проводного пульта к мини чиллеру 10
- Стена 2 задняя крышка 3 винт m4x10 4 передняя панель 10
- Четырехжильный сигнальный кабель 10
- Выбор места для установки мини чиллера 11
- Монтаж мини чиллера 11
- При выборе места для установки мини чиллера руководствуйтейсь следующим чистое и хорошо проветриваемое место такое как крыша терраса или внутренний двор вдали от источников сажи строительной и производственной пыли пара или тепла легковоспламе няющихся жидкостей взрыво и пажароопасных газов в местах где удобно монтировать трубопроводы и дренаж воды с минимальным влиянием окру жающей среды холодным или теплым ветром в местах с минимальным влиянием шума от работающего чиллера на окружающих близко к источнику электропитания после транспортировки мини чиллера внимательно осмотрите упаковку и оборудование в случае обнаружения повреждений оборудования при траспортировке немедленно свяжитесь с постав щиком оборудования выгрузку оборудования проводите осторожно не допуская повреждения оборудования застропите мини чиллер стальными тросами тросы должны выдерживать 3 массы модуля подложите под корпус деревянный брус или фанеру чтобы защитить корпус модуля от повреждения тросом 11
- Габаритные размеры мини чиллеров 12
- Подключение электропитания 12
- Предварительные мероприятия перед пуском чиллера 13
- Пусковая настройка и эксплуатация 13
- Устройство контура хладоносителя 13
- Mrc максимальный рабочий ток lra ток заблокированного ротора nrc номинальный рабочий ток 14
- Включите чиллер посредством пульта управления если отобразился код ошибки устраните при чину удостоверьтесь что больше ошибок нет после 30 минут работы когда температура воды стабилизируется отрегулируйте расход воды в во дяном теплообменнике для обеспечения нормальной работы чиллера во время работы чиллера проверьте правильность чередования фаз напряжение электропитания измерьте перекос фаз и рабочие токи компрессоров вентиляторов и насоса измеренные значения указанных выше величин должны соответствовать требованиям завода к параметрам электросети значения рабочих токов компрессоров вентилятор насоса приведены для справки в таблице измерьте давление воды расход воды температуры воды на входе выходе из водяного теплооб менника а также разность температур воды на входе выходе из водяного теплообменника проверьте правильность направления вращения вентиляторов и крыльчатки насоса проверьте правильность срабатывания реле протока установленного в чиллере 14
- Включите электропитание за 12 часов до запуска чиллера чтобы прогреть масло в картере компрес сора если этого не сделать компрессор может выйти из строя перед запуском проверьте напряжение электросети и правильность соединения силовых и сигналь ных проводов проверьте целостность компонентов системы отсутствие деформаций и повреждений 14
- Если в качестве хладоносителя используется вода то необходимо использовать подготовленную воду в соответствии с требованиями завода к качеству воды запрещается использовать в качестве хладоноси теля загрязненную воду в которой содержится песок ил окалина и др загрязняющие вещества 14
- После остановки чиллера повторный запуск возможен через 3 мин 14
- Предупреждение для безопасной работы чиллера объемный расход хладоносителя через кожухотрубный испаритель должен составлять не менее 70 и не более 120 от номинального расхода хладоносителя 14
- Предупреждение не включайте чиллер если слита вся вода из водяного контура при частом использовании чиллера не выключайте электропитание при останове в против ном случае картер компрессора не подогревается что может привести к выходу компрессора из строя при запуске после длительного простоя без электропитания запитайте установку на 12 часов перед са мим запуском для прогрева картера компрессора 14
- Пробный пуск и наладка 14
- Следующие значения токов приведены для справки для номинального режима работы чиллера температура воды на входе выходе водяного теплообменника 12 7 с температура наружного воздуха 35 c db 24 c wb 14
- После нажатия кнопки on вкл водяной насос чиллера запустится первым если температура наруж ного воздуха выше 16 15
- После нажатия кнопки on вкл водяной насос чиллера запустится первым если температура наруж ного воздуха ниже 28 15
- Последовательность пуска мини чиллера 5 режим охлаждения 15
- Режим нагрева 15
- С спустя 30 секунд произойдет пуск вентиляторов если температура воды на выходе чиллера находится в разрешенном пределе для пуска запуск компрессоров произойдет через 15 секунд во время работы чиллера в режиме нагрева происходит отключение чиллера при достиже 15
- С спустя 30 секунд произойдет пуск вентиляторов если температура воды на выходе чиллера находится в разрешенном пределе для пуска запуск компрессоров произойдет через 15 секунд во время работы чиллера в режиме охлаждения происходит отключение чиллера при до стижении температуры охлажденной воды на выходе заданной температурной уставке вентиляторы чиллера выключатся через 15 секунд после останова компрессоров если температура наружного воздуха ниже 16 15
- С то произойдет останов всех компрессоров и вентиляторов чиллера кроме водяного насоса 15
- Check if flow switch is ok 16
- Для избежания обмерзания воздушного теплообменника при работе чиллера в режиме нагрева авто матически происходит периодическая оттайка воздушного теплообменника чиллер переходит в режим оттайки если сумарное время работы компрессоров превышает интервал времени включения режима оттайки уставка на 45 минут и температура оттайки меньше уставки минус 4 16
- Нии температуры нагретой воды на выходе из чиллера заданной температурной уставке вентиляторы чиллера выключатся через 15 секунд после останова компрессоров если температура наружного воздуха выше 28 16
- Режим оттайки 16
- С по завершению режима оттайки четы рехходовой вентиль открывается и запускаются вентиляторы 16
- С при которой активи руется режим оттайки воздушного теплообменника в режиме оттайки четырехходовой вентиль закрыва ется и вентиляторы выключаются через 2 сек после перехода чиллера в режим оттайки оттайка воздушного теплообменника происходит в течение 8 минут окончание режима оттайки проис ходит при достижении температуры конца оттайки равной 20 16
- С то произойдет останов всех компрессоров и вентиляторов чиллера кроме водяного насоса 16
- Коды неисправностей и защиты 17
- 4 54 53 18
- Ac n cn2 cn3 cn4 18
- Ap2 a1 18
- Ap2 a2 18
- Ap2 b1 18
- Ap2 b2 18
- Cn1 cn5 ptfb ptfa 18
- Eh1 eh2 18
- Fl hp1 lp12 hp2 lp22 lp11 lp21 18
- Km3 km4 km5 18
- Km6 km7 18
- Km7 a2 km3 a2 18
- L1 l2 l3 18
- L1 l2 l3 l1 l2 l3 18
- Ovc1 h lpp1 ovc2 h lpp2 c lpp1 c lpp2 sw 18
- X6 x4 j1 x17 x16 ac l ac n 18
- X9 x10 x12 x13 x14 x15 18
- Xt3 xt5 xt7 18
- Xt4 xt6 18
- Венти лятор1 18
- Венти лятор2 18
- К проводному пульту управления чиллером ap1 ac l fa модуль 18
- Компр 18
- Нагреватель1 насос компр компр вентилятор1 4v1 4v2 x2 18
- Насос 18
- Питание 380 в 3ф 50 гц 18
- Плата электронная 18
- Реле контроля фаз 18
- Схема электрических соединений 18
- Электрическая схема соединений luc fhda22ca luc fhda25ca 18
- Ovc1 h lpp1 ovc2 h lpp2 c lpp1 c lpp2 sw 19
- Плата электронная 19
- Электрическая схема соединений luc fhda35ca luc fhda45ca 19
- Неисправности и методы их устранения 20
- Для заметок 25
