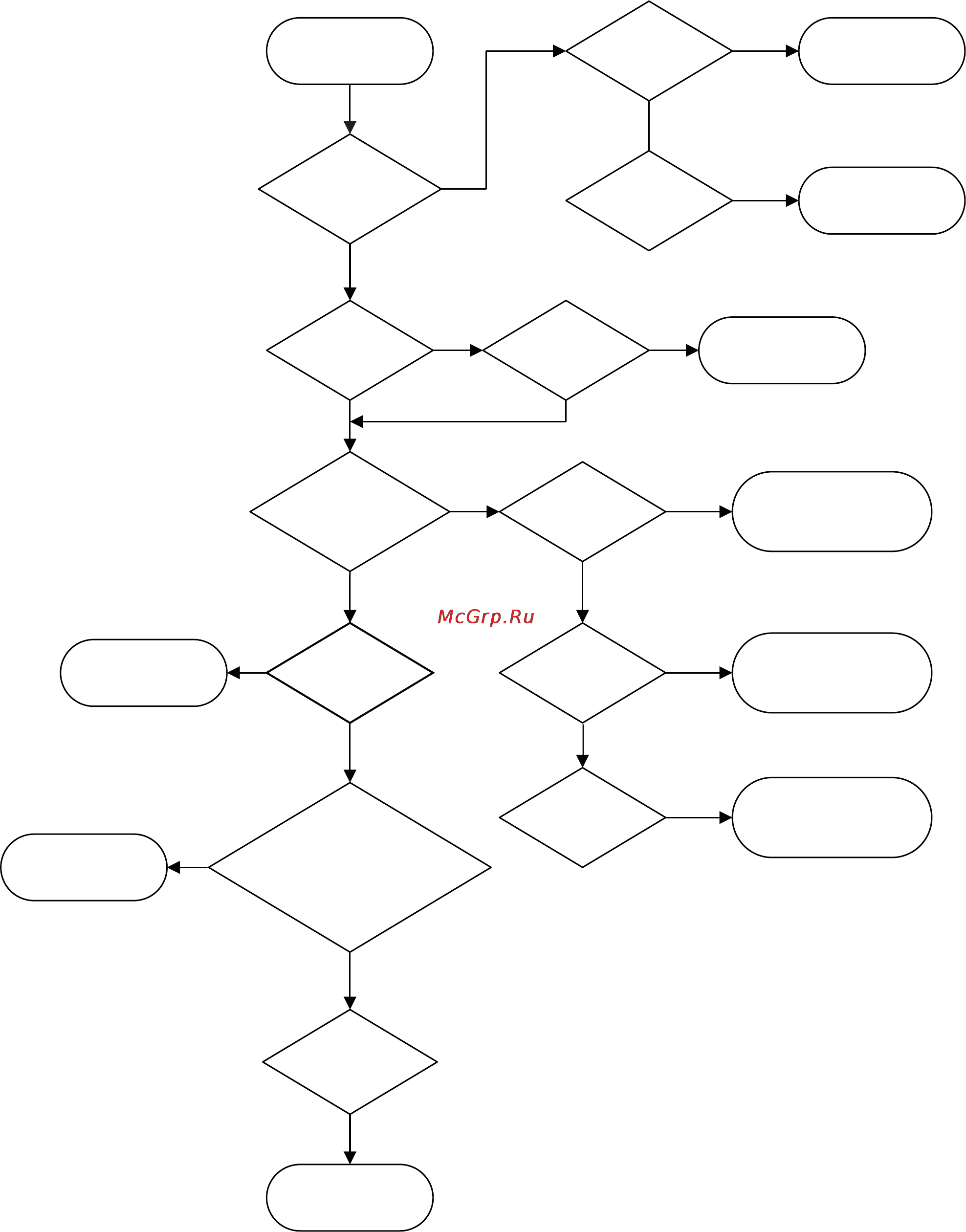

7. НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Чиллер
не запускается
Электро&
питание
в норме
Да
Нет
Электро&
питание
выкл.
Да
Выключите
и включите
повторно
Нет
Предохра&
нители
сгорели
Да
Замените
предохрани&
тели
Электро&
питание трех&
фазное?
Да
Нет
Непра&
вильное чредо&
фаз
Да
Измените после&
довательность
фаз
Нет
Электро&
питание главной
платы неверно
Нет
Да
Поломка
главной
платы
Да
Замените
главную плату
Нет
Потеря связи
между платой дисплея
и главной платой
Да
Проверьте
сигнальный
кабель
Нет
Неисправна
плата дисплея?
Замените
плату дисплея
Силовой
кабель не&
исправен
Да
Нет
Нет
Да
Да
Предохра&
нители
сгорели
Замените
предохранители
Замените
трансформатор
Трансфор&
матор
сгорел
Выключите питание,
замените силовой
кабель
