Включите чиллер посредством пульта управления если отобразился код ошибки устраните при чину удостоверьтесь что больше ошибок нет после 30 минут работы когда температура воды стабилизируется отрегулируйте расход воды в во дяном теплообменнике для обеспечения нормальной работы чиллера во время работы чиллера проверьте правильность чередования фаз напряжение электропитания измерьте перекос фаз и рабочие токи компрессоров вентиляторов и насоса измеренные значения указанных выше величин должны соответствовать требованиям завода к параметрам электросети значения рабочих токов компрессоров вентилятор насоса приведены для справки в таблице измерьте давление воды расход воды температуры воды на входе выходе из водяного теплооб менника а также разность температур воды на входе выходе из водяного теплообменника проверьте правильность направления вращения вентиляторов и крыльчатки насоса проверьте правильность срабатывания реле протока установленного в чиллере 14

Включите электропитание за 12 часов до запуска чиллера чтобы прогреть масло в картере компрес сора если этого не сделать компрессор может выйти из строя перед запуском проверьте напряжение электросети и правильность соединения силовых и сигналь ных проводов проверьте целостность компонентов системы отсутствие деформаций и повреждений 14

Если в качестве хладоносителя используется вода то необходимо использовать подготовленную воду в соответствии с требованиями завода к качеству воды запрещается использовать в качестве хладоноси теля загрязненную воду в которой содержится песок ил окалина и др загрязняющие вещества 14

После остановки чиллера повторный запуск возможен через 3 мин 14

Предупреждение для безопасной работы чиллера объемный расход хладоносителя через кожухотрубный испаритель должен составлять не менее 70 и не более 120 от номинального расхода хладоносителя 14

Предупреждение не включайте чиллер если слита вся вода из водяного контура при частом использовании чиллера не выключайте электропитание при останове в против ном случае картер компрессора не подогревается что может привести к выходу компрессора из строя при запуске после длительного простоя без электропитания запитайте установку на 12 часов перед са мим запуском для прогрева картера компрессора 14

Пробный пуск и наладка 14

Следующие значения токов приведены для справки для номинального режима работы чиллера температура воды на входе выходе водяного теплообменника 12 7 с температура наружного воздуха 35 c db 24 c wb 14

После нажатия кнопки on вкл водяной насос чиллера запустится первым если температура наруж ного воздуха выше 16 15

После нажатия кнопки on вкл водяной насос чиллера запустится первым если температура наруж ного воздуха ниже 28 15

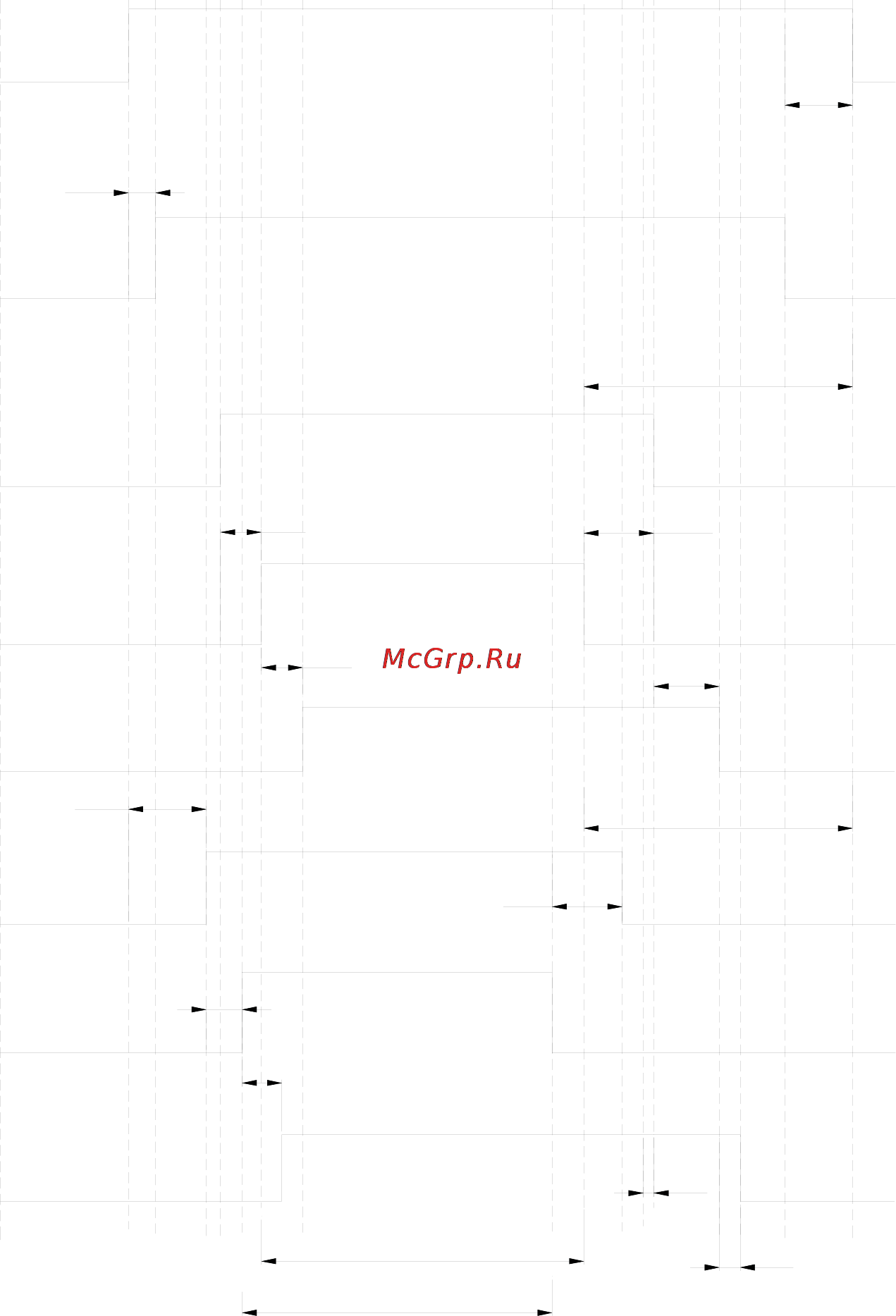

Последовательность пуска мини чиллера 5 режим охлаждения 15

Режим нагрева 15

С спустя 30 секунд произойдет пуск вентиляторов если температура воды на выходе чиллера находится в разрешенном пределе для пуска запуск компрессоров произойдет через 15 секунд во время работы чиллера в режиме нагрева происходит отключение чиллера при достиже 15

С спустя 30 секунд произойдет пуск вентиляторов если температура воды на выходе чиллера находится в разрешенном пределе для пуска запуск компрессоров произойдет через 15 секунд во время работы чиллера в режиме охлаждения происходит отключение чиллера при до стижении температуры охлажденной воды на выходе заданной температурной уставке вентиляторы чиллера выключатся через 15 секунд после останова компрессоров если температура наружного воздуха ниже 16 15

С то произойдет останов всех компрессоров и вентиляторов чиллера кроме водяного насоса 15

Check if flow switch is ok 16

Для избежания обмерзания воздушного теплообменника при работе чиллера в режиме нагрева авто матически происходит периодическая оттайка воздушного теплообменника чиллер переходит в режим оттайки если сумарное время работы компрессоров превышает интервал времени включения режима оттайки уставка на 45 минут и температура оттайки меньше уставки минус 4 16

Нии температуры нагретой воды на выходе из чиллера заданной температурной уставке вентиляторы чиллера выключатся через 15 секунд после останова компрессоров если температура наружного воздуха выше 28 16

Режим оттайки 16

С по завершению режима оттайки четы рехходовой вентиль открывается и запускаются вентиляторы 16

С при которой активи руется режим оттайки воздушного теплообменника в режиме оттайки четырехходовой вентиль закрыва ется и вентиляторы выключаются через 2 сек после перехода чиллера в режим оттайки оттайка воздушного теплообменника происходит в течение 8 минут окончание режима оттайки проис ходит при достижении температуры конца оттайки равной 20 16

С то произойдет останов всех компрессоров и вентиляторов чиллера кроме водяного насоса 16
