10
1. Стена;
2. Задняя крышка;
3. Винт M4x10;
4. Передняя панель.

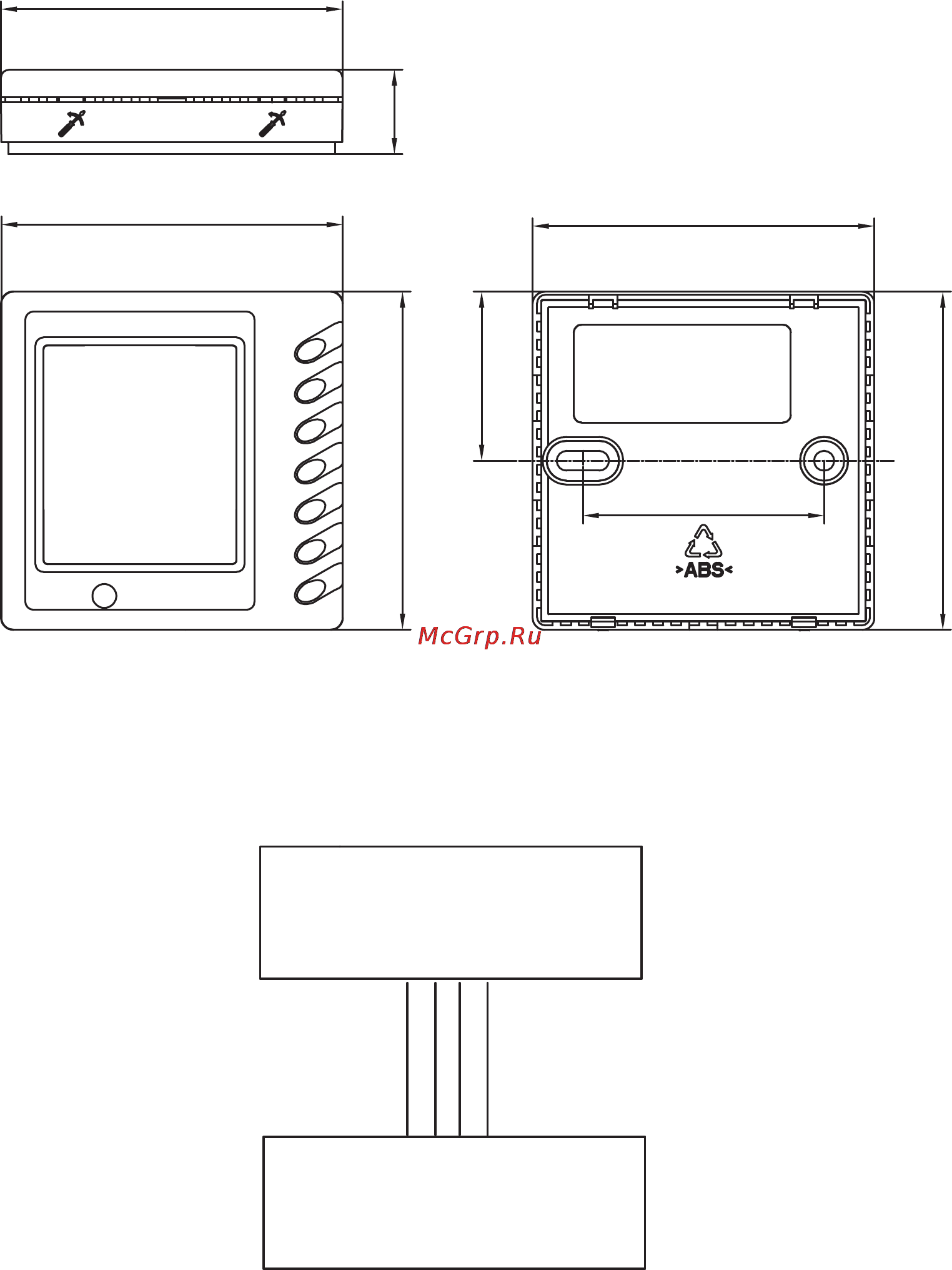

Габаритные размеры пульта управления представлены на рис. 4
85
85
85
85
85
42.5
60
21.2
Ɲƴƽ(.žƬƭƬƼƴƾƹLJƱƼƬƳƸƱƼLJƻƼƺƮƺưƹƺƯƺƻƿƷLjƾƬ
3.2.2 Подключение проводного пульта управления к мини-чиллеру
Для подключения проводного пульта управления к мини-чиллеру используйте четырех жильный сигнальный
кабель.
J1
X17
Рис.5 Подключение проводного пульта к мини&чиллеру
Проводной пульт
управления LZ&CEPW5
Главная плата
модульного чиллера
Четырехжильный
сигнальный кабель
Внимание! Не используйте удлинители или промежуточные соединения в сигнальном кабеле.
Максимальная длина сигнального кабеля для соединения проводного пульта управления с мини-чиллером
составляет 20 м.
