Lessar LUC-FHDA25CA [4/26] Общие сведения
![Lessar LUC-FHDA25CA [4/26] Общие сведения](/views2/1050270/page4/bg4.png)
4
1. ОБЩИЕ СВЕДЕНИЯ
1.1 Маркировка мини-чиллеров
1.2

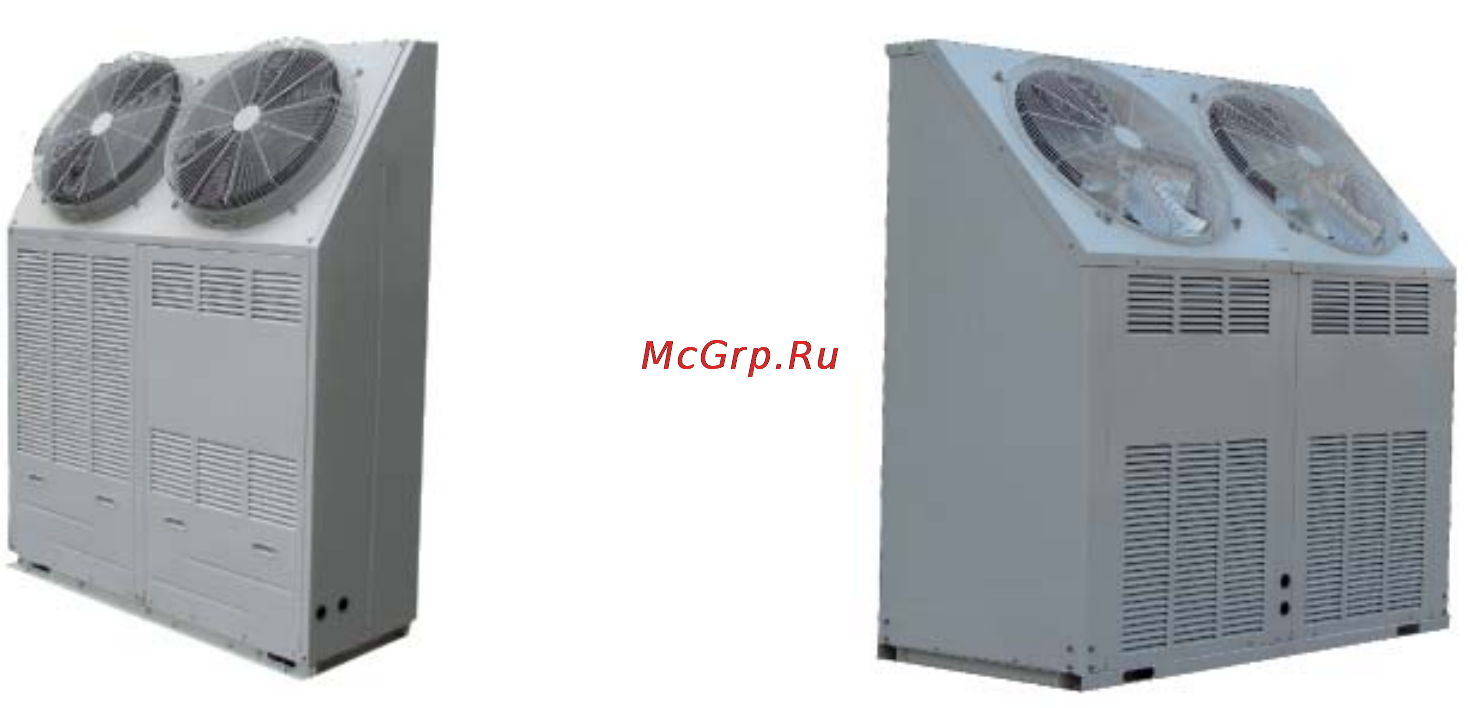

Внешний вид
6
5
4
3
2
1
тип фреона
A
– R410A
тип электропитания
С –
3 фазы/380В/50Гц
охлаждение конденсатора
A
– воздушное
холодопроизводительность,
кВт
C
– чиллер
компрессор
F – спиральный с постоянной
производительностью
тип компрессора
H
– герметичный
U
– наружный блок
L
– торговая марка LESSAR
7
8
9
10
количество компрессоров
D – два компрессора
L U C - F H D A 22 C A
1 2 3 4 5 6 7 8 9 10
LUC-FHDA22CA
LUC-FHDA25CA
LUC-FHDA35CA
LUC-FHDA45CA
