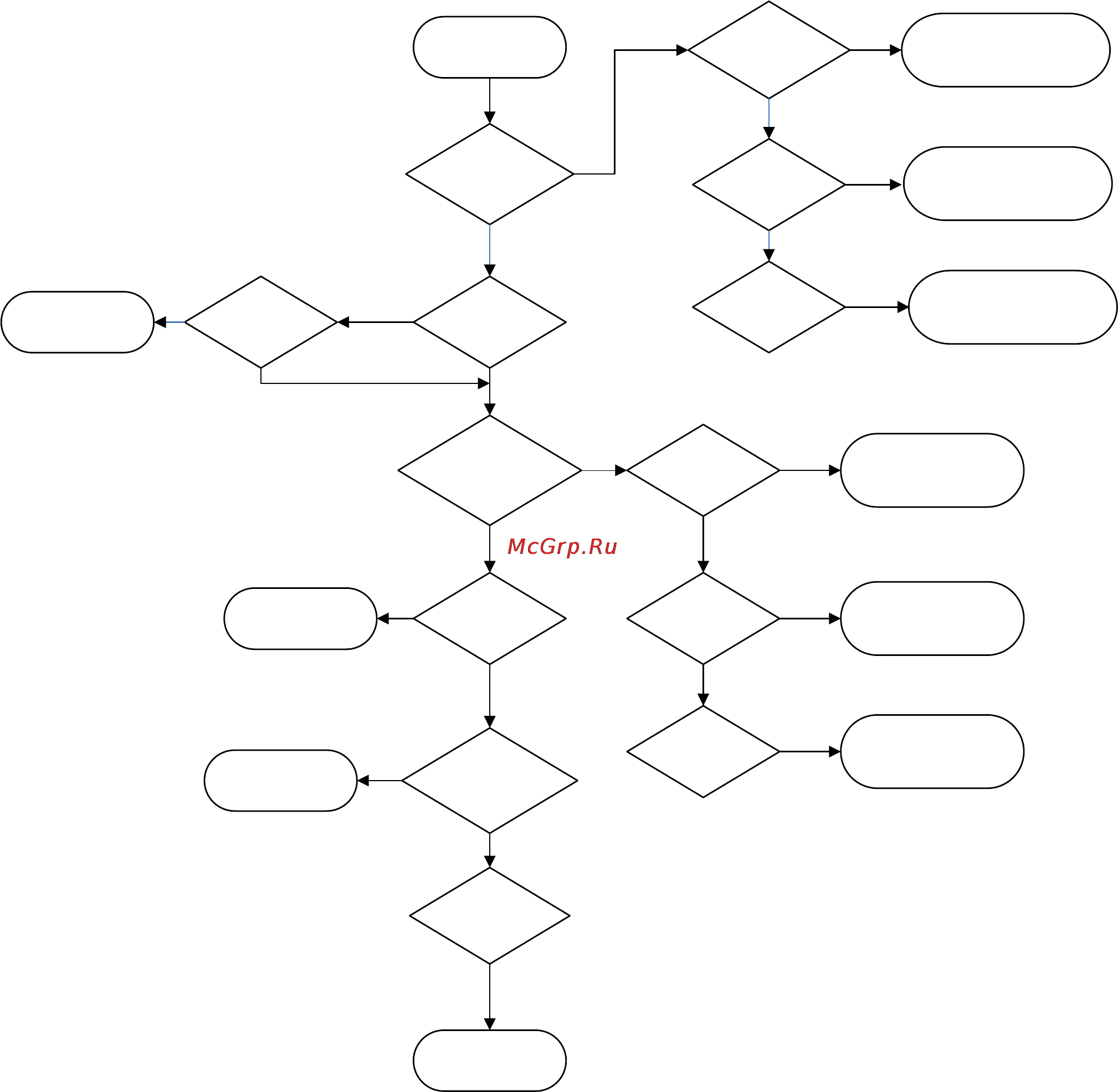

Ошибка Е7
Отсутствие
протока воды
Включен
ли насос?
Электро&
питание трех&
фазное?
Да
Нет
Да
Не&
правильное
чредование
фаз
Да
Нет
Измените после&
довательность
фаз
Нет
Неисправность
реле протока
воды
Да
Нет
Фильтр
загрязнен
Очистите
фильтр
Да
Нет
Обрыв
электроцепи
реле протока
Да
Отключите
питание, устраните
обрыв в цепи реле
протока
Нет
Да
Да
Нет
Доста&
точно ли воды
в контуре?
Полностью
заполните контур
водой
Да
Нет
Да
Вентиль
открыт слишком
мало
Настройте
открытие
вентиля
Про&
верьте исп&
равность реле
протока
Настройте реле
протока воды
Реле
протока воды
неисправно
Замените реле
протока воды
Силовой
кабель не&
исправен
Выключите питание,
замените силовой
кабель
Да
Да
Да
Нет
Нет
не&
исправен
контактор
насоса
не&
исправен
насос
Выключите питание,
замените контактор
Выключите питание,
замените насос
